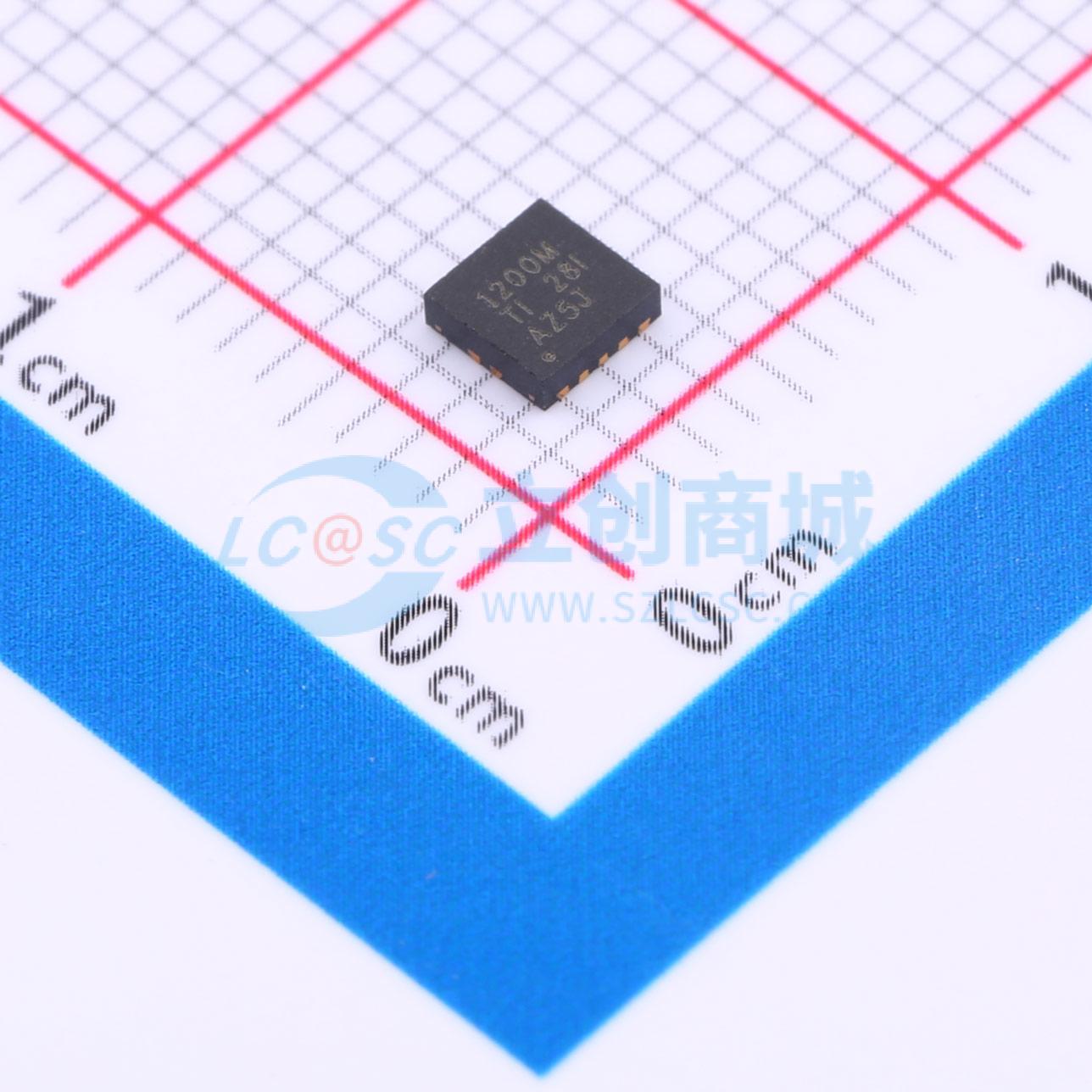

温馨提醒：图片仅供参考，商品以实物为准

TPS51200MDRCTEP

DDR终端稳压器

描述: TPS51200-EP 灌电流/拉电流 DDR 终端稳压器
品牌名称: TI(德州仪器)
商品型号: TPS51200MDRCTEP
商品编号: C2650348
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TPS51200-EP 器件是一款灌电流和拉电流双倍数据速率(DDR) 终端稳压器，专用于空间问题是重要考量因素的低输入电压、低成本、低噪声系统。 TPS51200-EP 能够保持快速瞬态响应，最低仅需 20μF 输出电容。TPS51200-EP 支持远程感测功能并且可满足 DDR、DDR2、DDR3、低功耗 DDR3 和 DDR4 VTT 总线的所有电源要求。此外，TPS51200-EP 还提供一个开漏 PGOOD 信号监测输出稳压，提供一个 EN 信号在 S3（挂起至 RA4M）期间针对 DDR 进行 VTT 放电。 TPS51200-EP 采用带散热焊盘的高效散热型 10 引脚超薄小外形尺寸无引线(VSON) 封装，无铅且绿色环保。其额定工作温度范围为 -55℃ 至 +125℃。

商品特性

输入电压：支持 2.5V 和 3.3V 电源轨
VLDOIN 电压范围：1.1V 至 3.5V
具有压降补偿功能的灌电流和拉电流终端稳压器所需最小输出电容为 20μF（通常为 3×10μF MLCC），用于存储器终端应用(DDR)
用于监视输出稳压的 PGOOD
EN 输入
REFIN 输入允许直接或通过电阻分压器灵活进行输入跟踪
远程感测(VOSNS) ±10mA 缓冲基准(REFOUT)
内置软启动，欠压锁定(UVLO) 和过流限制(OCL)
热关断
符合 DDR 和 DDR2 JEDEC 规范
支持 DDR3、低功耗 DDR3 和 DDR4 VTT 应用
带有散热焊盘的 10 引脚超薄小外形尺寸无引线(VSON) 封装
延长的产品使用寿命周期
延长的产品变更通知
产品可追溯性

应用领域

用于 DDR、DDR2、DDR3、低功耗 DDR3 和 DDR4 的存储器终端稳压器
笔记本、台式机和服务器
电信和数据通信
基站
液晶(LCD) 电视和等离子(PDP) 电视
复印机和打印机
机顶盒

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 20 个)

个

起订量：20 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	3.5V
	输出电压	500mV~1.8V
	静态电流(Iq)	700uA

	属性	参数值
	特性	软启动；PG脚；过流保护；带使能；热关断
	工作温度	-55℃~+125℃
	输出极性	正极
	输出通道数	1
