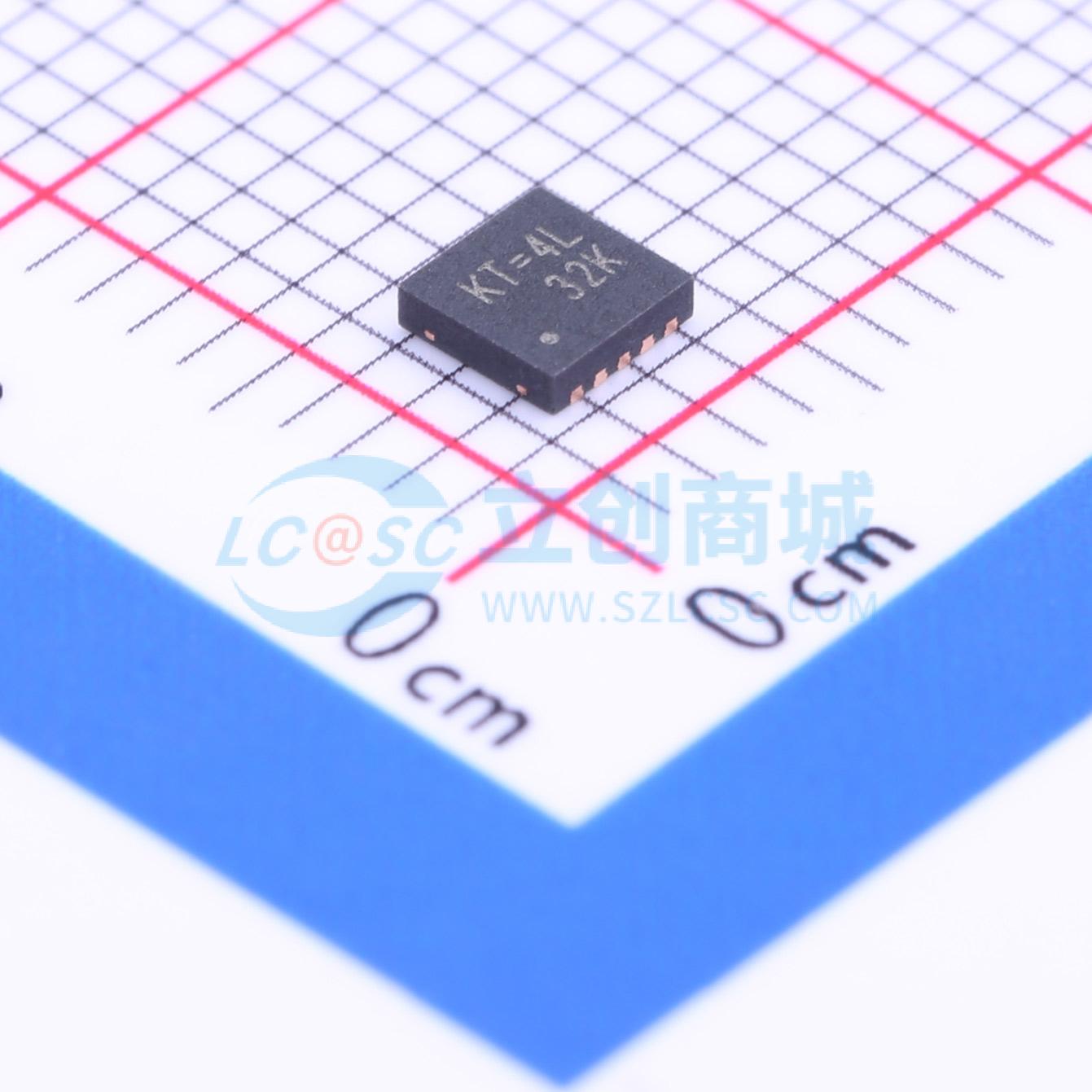

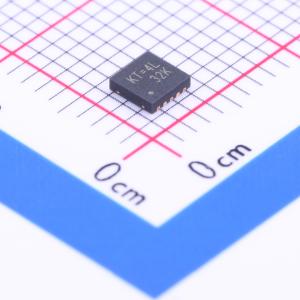

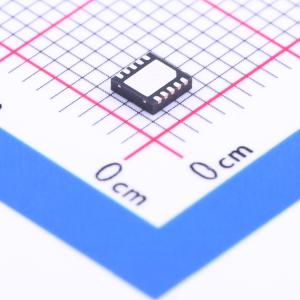

温馨提醒：图片仅供参考，商品以实物为准
RT8131BGQW
降压型 5.5V~26.5V
- 描述
- RT8131B 是一款高效的单相同步降压控制器,支持5V供电电压,具有高驱动能力的MOSFET栅极驱动器,300kHz固定频率内部振荡器,88%最大PWM占空比,过流保护等功能。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8131BGQW
- 商品编号
- C246400
- 商品封装
- WDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.082克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~26.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
RT8131B是一款高效的单相同步降压DC-DC控制器，供电电压为5V。 RT8131B内置具有高驱动能力的MOSFET栅极驱动器，支持最高5V的驱动电压。该器件采用无损低端MOSFET导通电阻（RDS(ON)）电流检测技术进行过流保护，阈值可通过LGATE引脚（LGOCS）进行调节。其他特性包括电源正常指示、使能/禁用控制和内部软启动。RT8131B还提供故障保护功能，以保护功率级输出。凭借上述功能，该IC为客户提供了一种高效功率转换的高性价比解决方案。RT8131B采用WDFN10L 3x3封装。
商品特性
- 高光负载效率
- 单5V驱动电压
- 集成高驱动能力N-MOSFET栅极驱动器
- 300kHz固定频率内部振荡器
- 最大88%的PWM占空比
- 电源正常指示器
- 使能/禁用控制
- 内部软启动
- 用于过流故障监测的无损低端MOSFET导通电阻（RDS(ON)）电流检测
- LGATE过流设置（LGOCS）
- 过流保护（OCP）、欠压保护（UVP）、过压保护（OVP）、过温保护（OTP）、欠压锁定（UVLO）
应用领域
- 主板、内存/芯片组电源
- 显卡、GPU/内存核心电源
- 低电压、高电流DC-DC稳压器
