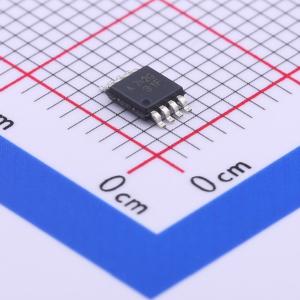

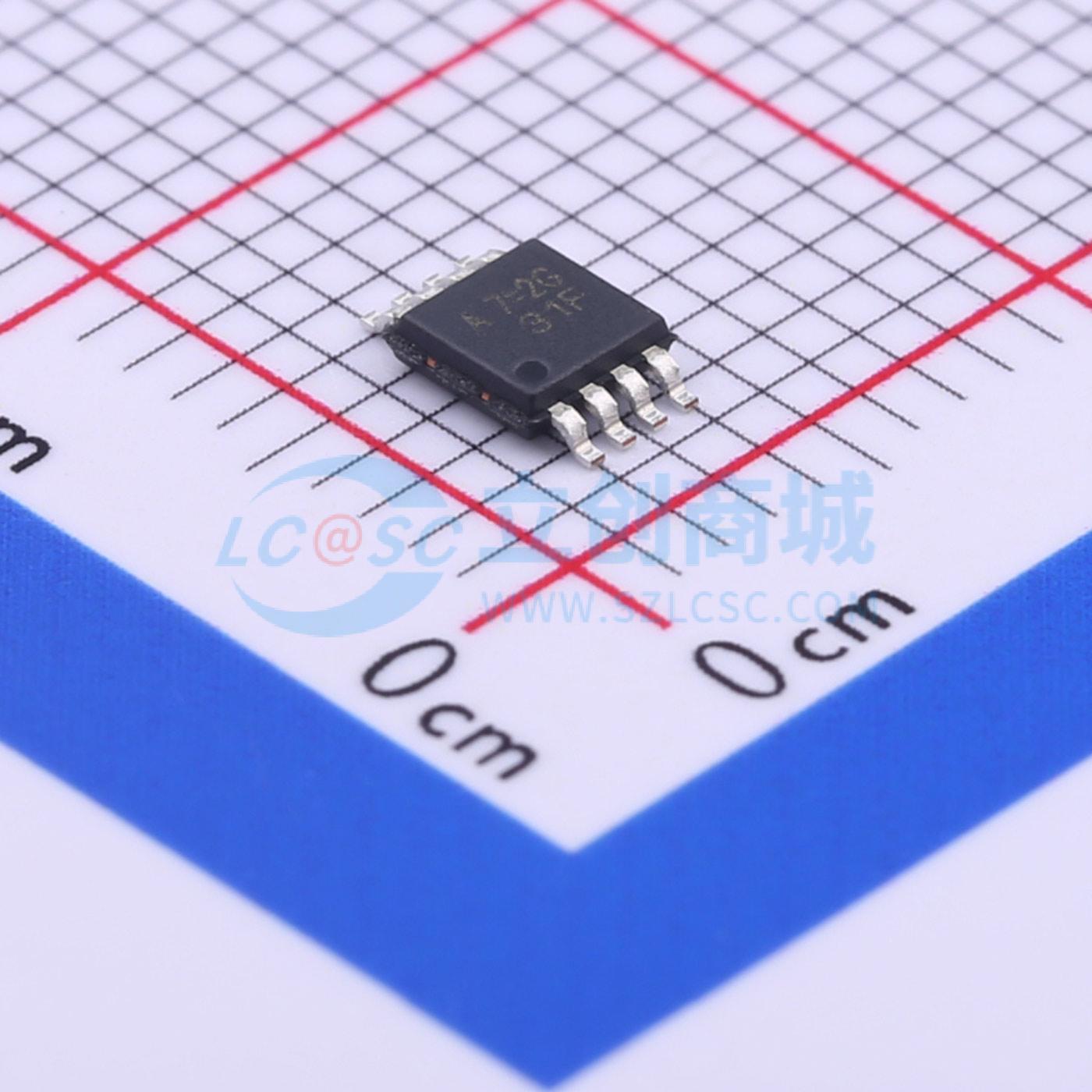

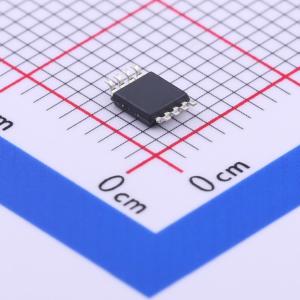

RT9277BGF

高效率低噪声升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT9277A/B是一款高效率、低噪声的固定频率升压DC-DC转换器。输入电压范围为2.5V至5.5V,输出电压最高可达16V。内部集成1.6A、0.2Ω、16V的功率MOSFET,支持外部补偿网络,具有软启动功能,提供640kHz和1.2MHz两种操作频率选项。轻载条件下自动切换到脉冲跳跃模式,提高效率。提供全面的保护功能,包括UVLO、OCP和OTP。
品牌名称: RICHTEK(立锜)
商品型号: RT9277BGF
商品编号: C250539
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.059克(g)

商品参数

商品概述

RT9277A/B是一款高性能、低噪声、固定频率的升压型DC-DC转换器。该转换器可将2.5V至5.5V的输入电压转换为最高16V的输出电压。采用外部补偿网络的电流模式控制，便于系统稳定并保持最大灵活性。软启动功能可最大程度减少对输入电源系统的影响。内部功率MOSFET的RDS(ON)极低，可实现高效率。在轻载条件下，RT9277A/B会自动从PWM模式转换为PSM（脉冲跳跃模式），进一步提高效率。640kHz和1.2MHz两种工作频率可选，可灵活选择最小的输出电感尺寸、实现最高效率并降低物料清单成本。RT9277A/B还具备完善的保护功能，如欠压锁定（UVLO）、过流保护（OCP）和过温保护（OTP）。

商品特性

效率达90%
工作范围：2.5V至5.5V
内置1.6A、0.2Ω、16V功率MOSFET
工作频率为640kHz和1.2MHz
外部补偿网络
内部/外部可编程软启动功能
小型MSOP8封装
具备过流保护（OCP）和过温保护（OTP）功能
符合RoHS标准，100%无铅

应用领域

TFT液晶面板
OLED显示屏
PCMCIA卡
便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1.6A
	开关频率	640kHz~1.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	250uA
	开关管(内置/外置)	内置
	输出类型	-
