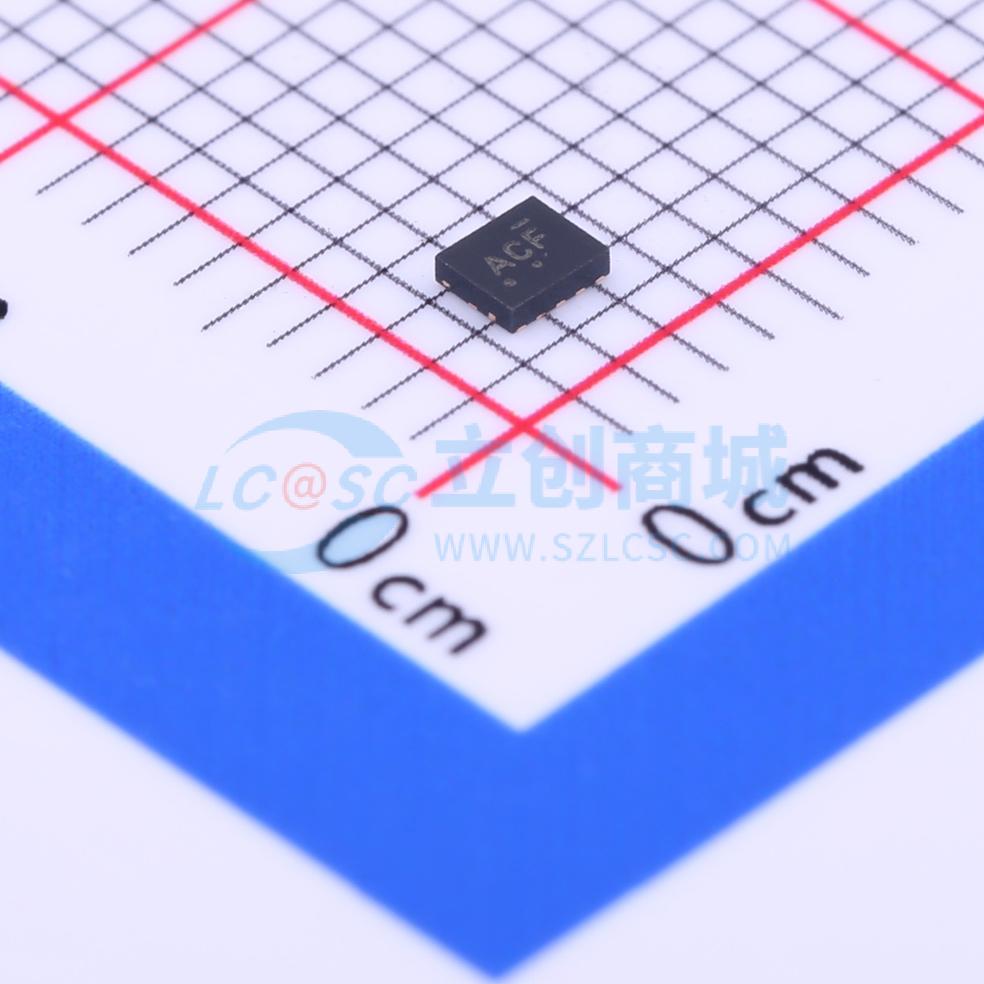

温馨提醒：图片仅供参考，商品以实物为准
NCN1154MUTAG
NCN1154 USB 2.0高速、UART和音频负信号能力开关
- 描述
- NCN1154是一款用于真地音频、USB 2.0高速数据和UART应用的DP3T开关。它支持外部耳机信号，并兼容USB 2.0, USB 1.1和USB 1.0。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCN1154MUTAG
- 商品编号
- C250743
- 商品封装
- QFN-12(1.7x2)
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 3:1 | |
| 通道数 | 3 | |
| 工作电压 | 2.7V~5V | |
| 导通时间(ton) | 15us |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 5.5Ω | |
| 关闭时间(toff) | 67ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 9pF | |
| 带宽 | 820MHz |
商品概述
NCN1154是一款三刀三掷（DP3T）开关，适用于真接地音频、USB 2.0高速数据和通用异步收发传输器（UART）组合应用。它允许便携式系统使用单个端口传输来自外部耳机的高速数据或音频信号；三个通道均符合USB 2.0、USB 1.1和USB 1.0标准。 该开关能够传输负电压低至接地以下2 V的信号。该器件的音频端口配有并联电阻。当音频通道关闭时，这些电阻会接入电路，为音频线路上可能积累的任何电荷提供一条安全的接地路径。这可降低音频系统中的“噗噗”声和“咔嗒”声。 NCN1154采用节省空间的超薄型2.0x1.7x0.5mm、12引脚UQFN封装。
商品特性
- 3:1高速开关
- 所有通道均支持USB 2.0、USB 1.1和USB 1.0
- D+/D−通道带宽高达820 MHz
- R/L通道能够传输低至 -2V的负摆幅信号
- 控制引脚与1.8 V兼容，VCC范围为2.7 V ≤ VCC ≤ 4.2 V
- 音频通道并联电阻，可降低“噗噗”声和“咔嗒”声
- 音频模式下总谐波失真（THD）超低：在16 Ω负载下为0.01%
- 公共引脚可承受5.25 V电压
- 该器件为无铅产品
应用领域
- 微型或迷你USB应用
- 单个连接器共享高速数据或音频
- 手机
- 平板电脑
- 条形码扫描仪
- 便携式设备
