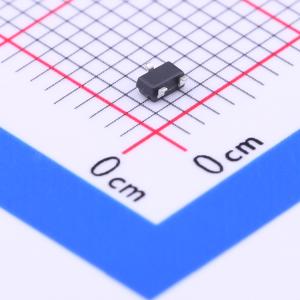

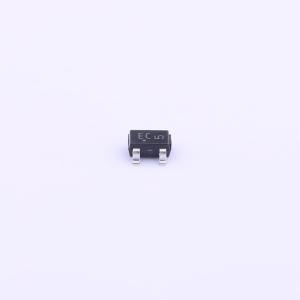

SZESD7205WTT1G
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD7205 ESD保护二极管阵列旨在保护高速数据线免受ESD影响。超低电容和低ESD钳位电压使该器件成为保护对电压敏感的高速数据线的理想解决方案。小尺寸、直通式封装便于PCB布局，并能实现匹配的走线长度，这对于保持高速差分线（如汽车摄像头模块中的以太网和LVDS）之间的一致阻抗至关重要。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZESD7205WTT1G
- 商品编号
- C250439
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 击穿电压 | 5.2V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.47pF |
商品概述
ESD7205 ESD保护二极管阵列旨在保护高速数据线免受ESD影响。超低电容和低ESD钳位电压使该器件成为保护对电压敏感的高速数据线的理想解决方案。小尺寸、直通式封装便于PCB布局，并能实现匹配的走线长度，这对于保持高速差分线（如汽车摄像头模块中的以太网和LVDS）之间的一致阻抗至关重要。
商品特性
- 低电容（典型值0.4 pF，I/O到地）
- 二极管电容匹配
- 符合以下IEC标准保护：IEC 61000 - 4 - 2 4级（ESD）
- 低ESD钳位电压（典型值12 V，+16 A TLP，I/O到地）
- 适用于汽车及其他需要独特场地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备PPAP能力
- 这些器件无铅且符合RoHS标准
应用领域
- 100BASE - T1 / OPEN联盟BroadR - Reach汽车以太网
- 10/100/1000BASE - T以太网
- LVDS
- 汽车USB 2.0
- 高速差分对
