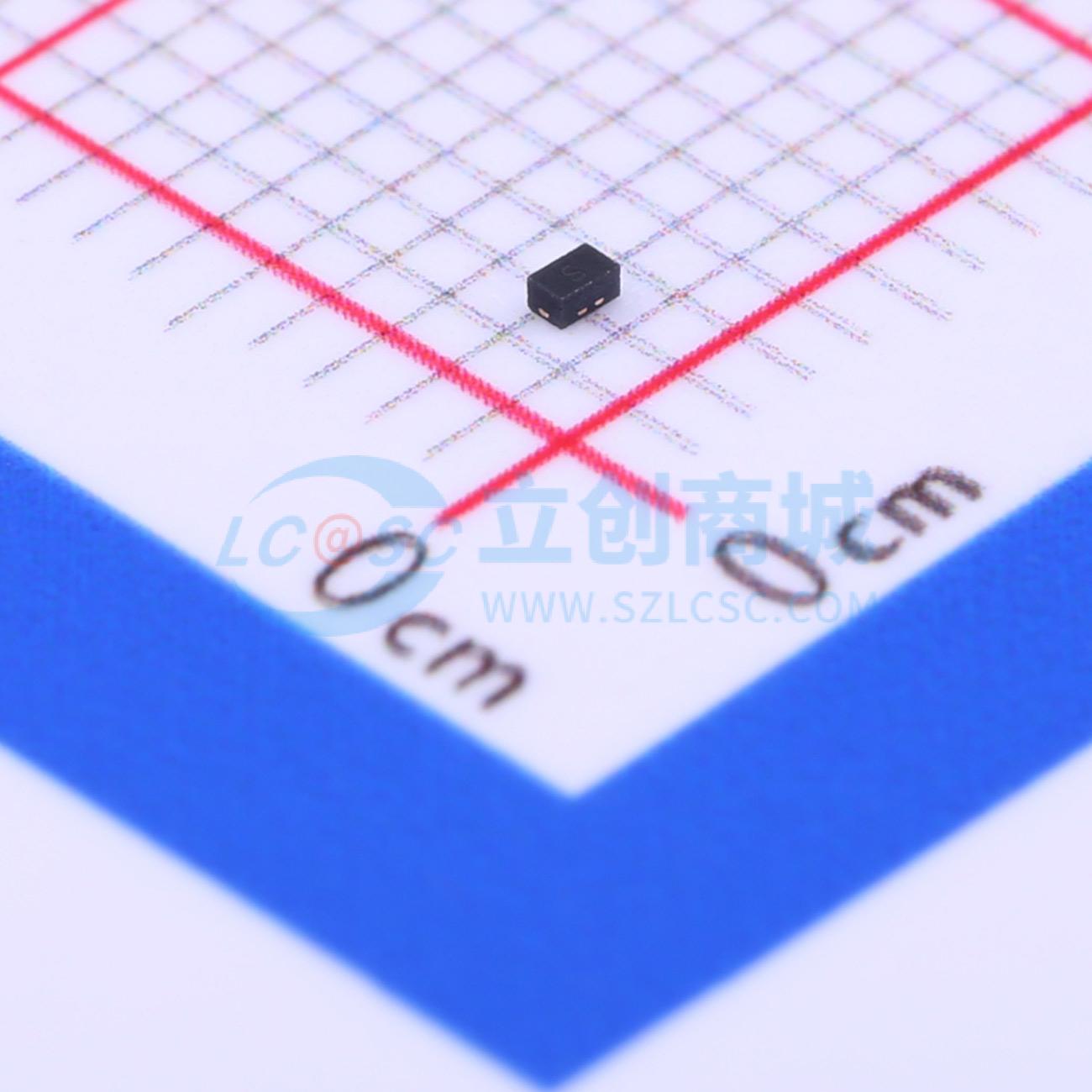

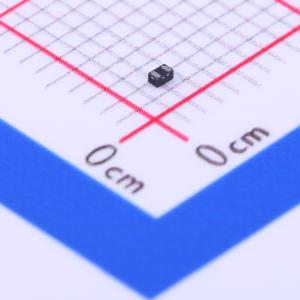

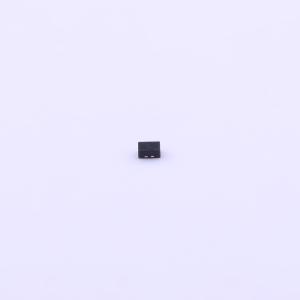

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP1211P.TCT
双向ESD 12V截止 峰值浪涌电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- µClamp系列TVS阵列旨在保护敏感电子设备免受因ESD导致的损坏或闩锁效应。它们具有大截面积结，可传导高瞬态电流。这些器件具备出色的板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。µClamp1211P采用2引脚SLP1006P2封装，尺寸为1.0×0.6×0.5 mm。引脚间距为0.65 mm，采用无铅NiPdAu镀层。每个器件可保护一条工作电压为±12伏的双向线路。它们可用于满足IEC 61000 - 4 - 2标准4级（±30 kV空气放电、±30 kV接触放电）的ESD抗扰度要求。小尺寸与高ESD浪涌能力的结合，使其非常适合用于手机、工业设备和便携式仪器等应用。
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP1211P.TCT
- 商品编号
- C250445
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28.5V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
µClamp系列TVS阵列旨在保护敏感电子设备免受因ESD导致的损坏或闩锁效应。它们具有大截面积结，可传导高瞬态电流。这些器件具备出色的板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。 µClamp1211P采用2引脚SLP1006P2封装，尺寸为1.0×0.6×0.5 mm。引脚间距为0.65 mm，采用无铅NiPdAu镀层。每个器件可保护一条工作电压为±12伏的双向线路。它们可用于满足IEC 61000 - 4 - 2标准4级（±30 kV空气放电、±30 kV接触放电）的ESD抗扰度要求。小尺寸与高ESD浪涌能力的结合，使其非常适合用于手机、工业设备和便携式仪器等应用。
商品特性
- 高ESD耐受电压：依据IEC 61000 - 4 - 2标准，接触放电±30 kV，空气放电±30 kV
- 超小封装（1.0×0.6×0.5 mm）
- 保护一条I/O或电源线
- 低ESD钳位电压
- 工作电压：±12 V
- 低泄漏电流
- 固态硅雪崩技术
应用领域
- 手机及配件
- 工业设备
- 笔记本电脑和手持设备
- 便携式仪器
- RS - 232接口
- 外设
