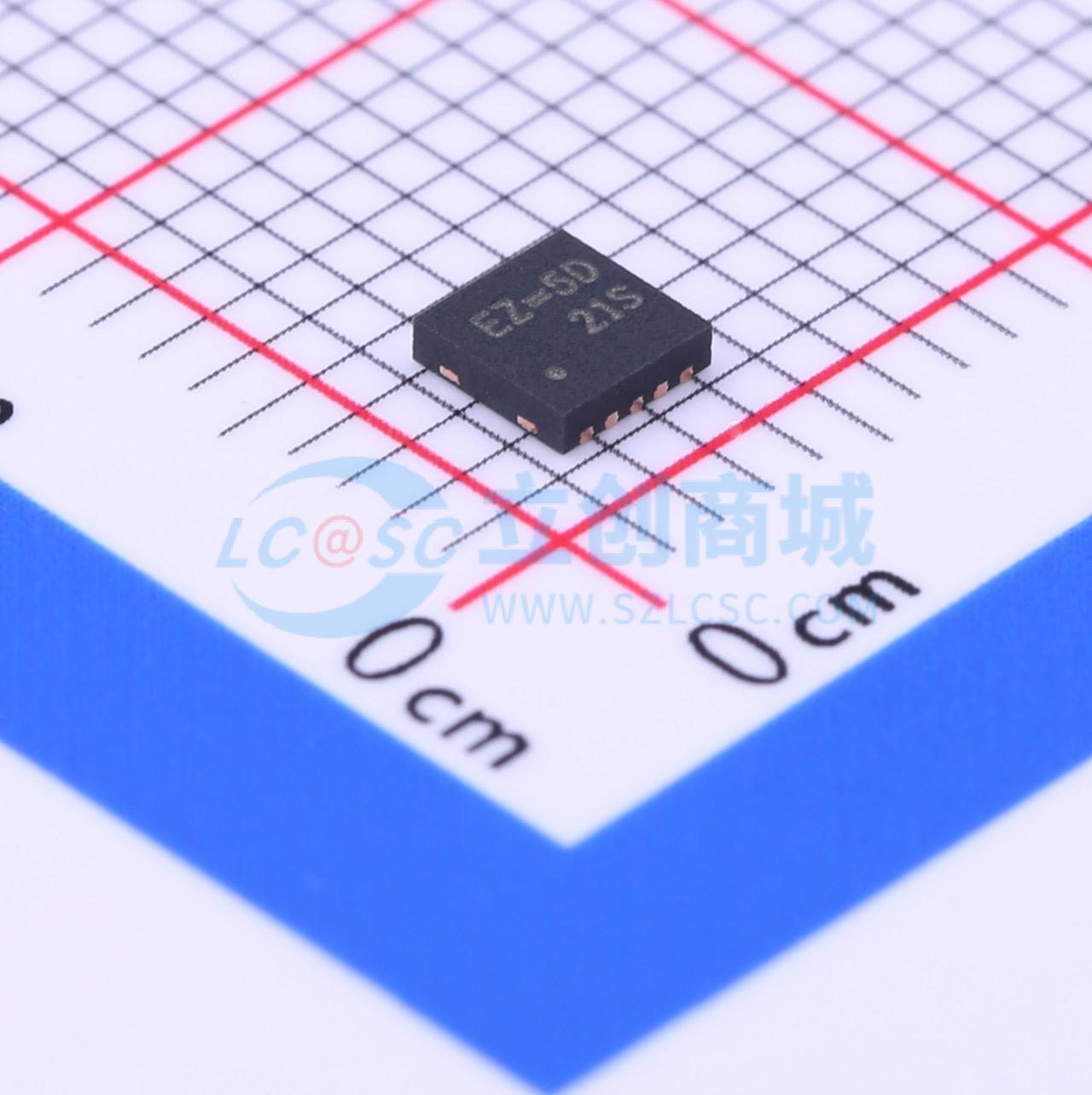

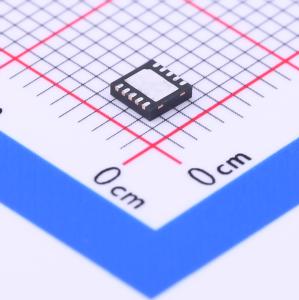

RT9297GQW
高性能3A升压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT9297是一款高性能升压DC/DC转换器,提供高达90%的效率,适用于笔记本电脑、LCD显示器等设备。支持可调输出电压,宽输入电压范围,内置N沟道MOSFET,支持软启动功能。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9297GQW
- 商品编号
- C250541
- 商品封装
- WDFN-10L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电压 | 2.6V~24V | |
| 输出电流 | 3A | |
| 开关频率 | 640kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT9297包含一个高性能升压型DC/DC转换器，可为有源矩阵薄膜晶体管（TFT）液晶显示器（LCD）提供稳压电源电压。 该升压转换器采用电流模式、固定频率、脉冲宽度调制（PWM）电路，并内置N沟道功率MOSFET，以实现高效率和快速瞬态响应。 RT9297采用3x3 WDFN -10L封装。
商品特性
- 最高效率达90%
- 输出电压可调：从VDD到24V
- 宽输入电源电压范围：2.6V至5.5V
- 输入欠压锁定
- 引脚可编程开关频率640kHz/1.2MHz
- 可编程软启动
- 小型10引脚WDFN封装
- 符合RoHS标准且无卤素
应用领域
- 笔记本电脑显示屏
- LCD监视器面板
- LCD电视面板
