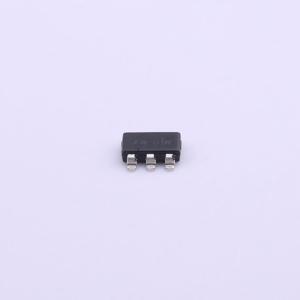

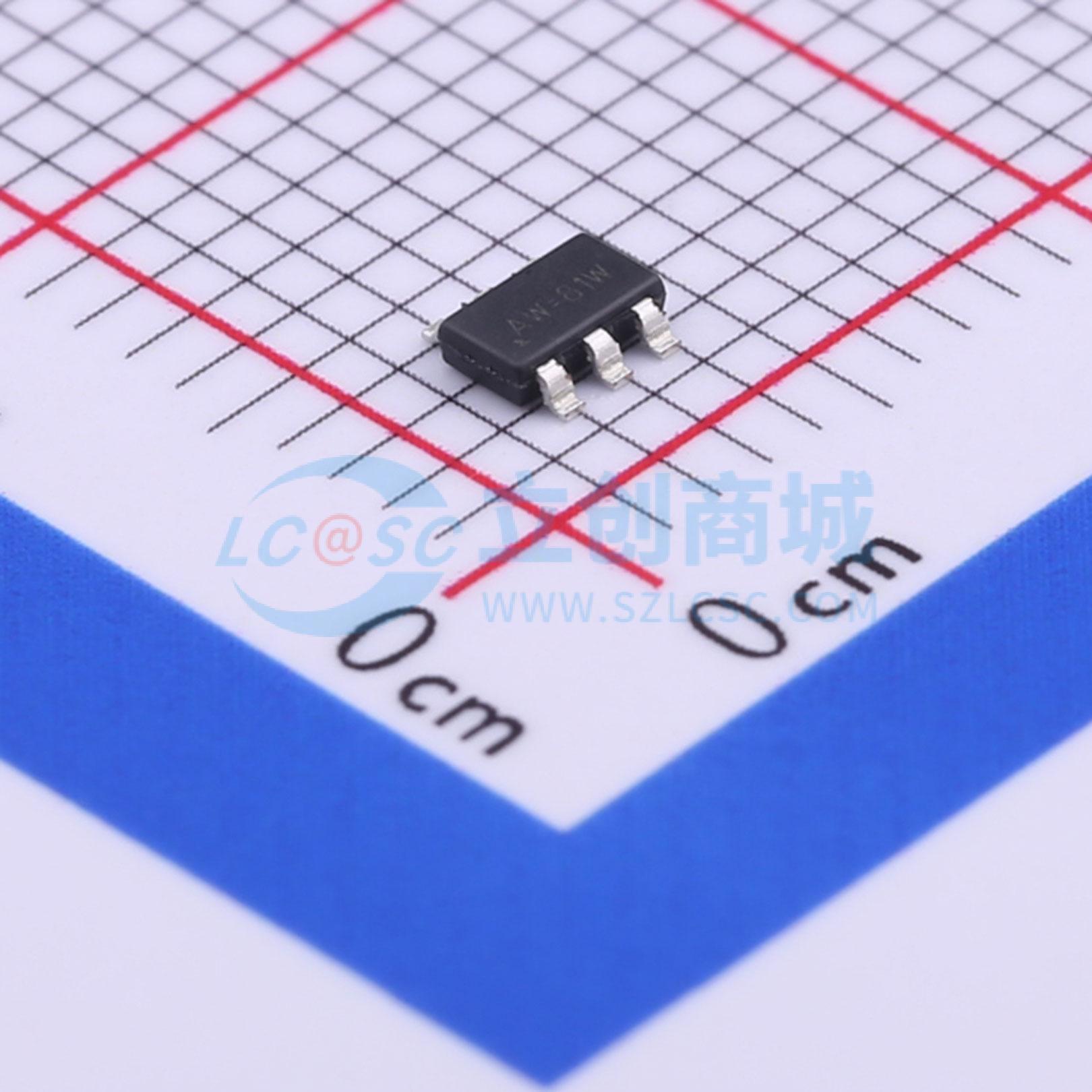

RT9284A-20GJ6E
微型封装、高性能白光 LED 恒流开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款紧凑、高效、高集成度的 LED 驱动器。内部的 22V MOSFET 可支持 2 至 5 颗白光 LED 用于背光和相机闪光灯。高度集成和内部补偿网络使外部元件数量最少为 5 个。优化的工作频率可满足小 LC 滤波器值和低工作电流的要求，且效率高。内部软启动功能可降低浪涌电流。TSOT-23-5 和 TSOT-23-6 封装的小型封装类型为节省 PCB 空间和降低总 BOM 成本提供了最佳解决方案。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9284A-20GJ6E
- 商品编号
- C250540
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 1.2MHz | |
| 通道数 | 1 | |
| 输出电压 | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 100mA | |
| 调光 | PWM；模拟 | |
| 特性 | 过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
RT9284A/B是一款紧凑、高效且高度集成的LED驱动器。内部22V MOSFET可以支持2到5个白色LED用于背光和相机闪光。高度集成和内部补偿网络将外部元件数量减少至5个。优化的工作频率可以满足小LC滤波器值和低工作电流的需求，同时保持高效率。内部软启动功能可以减少浪涌电流。TSOT-23-5和TSOT-23-6封装类型为节省PCB空间和总BOM成本提供了最佳解决方案。
商品特性
- 输入电压范围：2.7V 至 5.5V
- 最大输出电压高达20V
- 调光功能，具有零浪涌电流和100至100kHz的宽频率范围
- 过压保护
- 在VOUT为12V时，输出电流可达100mA
- 关断状态下电源电流为零
- 减少外部元件
- 小型LC滤波器
- 内置软启动
- 符合RoHS标准且100%无铅(Pb)
应用领域
- 相机闪光灯白光LED
- 手机、智能手机LED背光
- PDA LED背光
- 数码相机
- 摄像机
