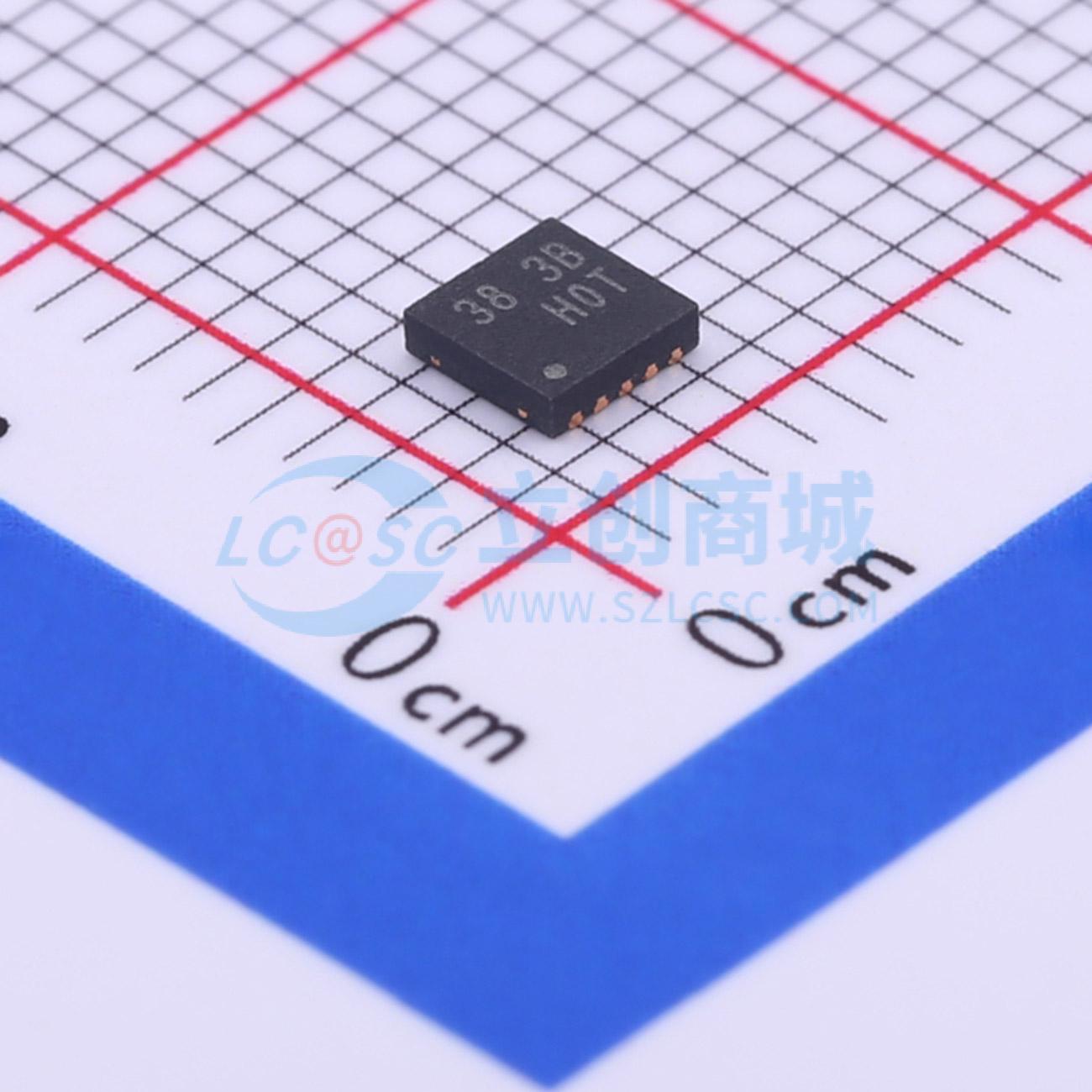

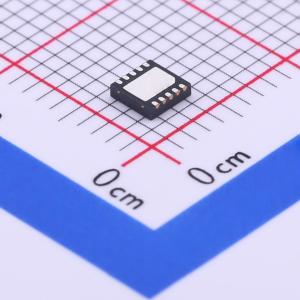

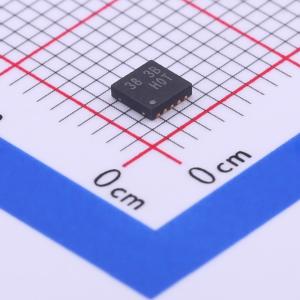

RT8075ZQW

双通道1A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8075是一款高效率脉冲宽度调制（PWM）双通道降压DC/DC转换器,能够提供高达1A的输出电流,输入电压范围为2.5V至5.5V,固定频率为1.25MHz,内部同步整流器大幅减少了导通损耗。
品牌名称: RICHTEK(立锜)
商品型号: RT8075ZQW
商品编号: C250416
商品封装: WDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

RT8075是一款高效脉冲宽度调制（PWM）双降压型DC/DC转换器。该转换器能够在2.5V至5.5V的宽输入电压范围内提供高达1A的输出电流，非常适合由单节锂离子电池或其他电源供电的便携式电子设备，如手机、个人数字助理（PDA）、电脑无线局域网（WLAN）卡和手持设备等。它提供三种工作模式，包括：PWM模式、低压差模式和关断模式。内部低导通电阻RDS(ON)的同步整流器可显著降低PWM模式下的传导损耗。在实际应用中，无需外部肖特基二极管。当正常PWM无法通过持续导通上P沟道MOSFET来提供稳压输出电压时，RT8075进入低压差模式。当使能（EN）引脚拉低时，RT8075进入关断模式，功耗小于0.1μA。由于固定工作频率为1.25MHz，开关纹波可通过小型封装滤波元件轻松平滑。RT8075采用3x3 WDFN-10L封装。

商品特性

2.5V至5.5V输入范围
1A输出电流
1.25MHz固定频率PWM工作模式
±95%效率
无需肖特基二极管
0.6V参考电压，可实现低输出电压
低压差工作：100%占空比
小型10引脚WDFN封装
符合RoHS标准且无卤素

应用领域

便携式仪器
微处理器和数字信号处理器（DSP）核心电源
手机
无线和数字用户线路（DSL）调制解调器
电脑卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交66单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	1A
	开关频率	1.25MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	70uA
	开关管(内置/外置)	内置
	输出类型	可调
