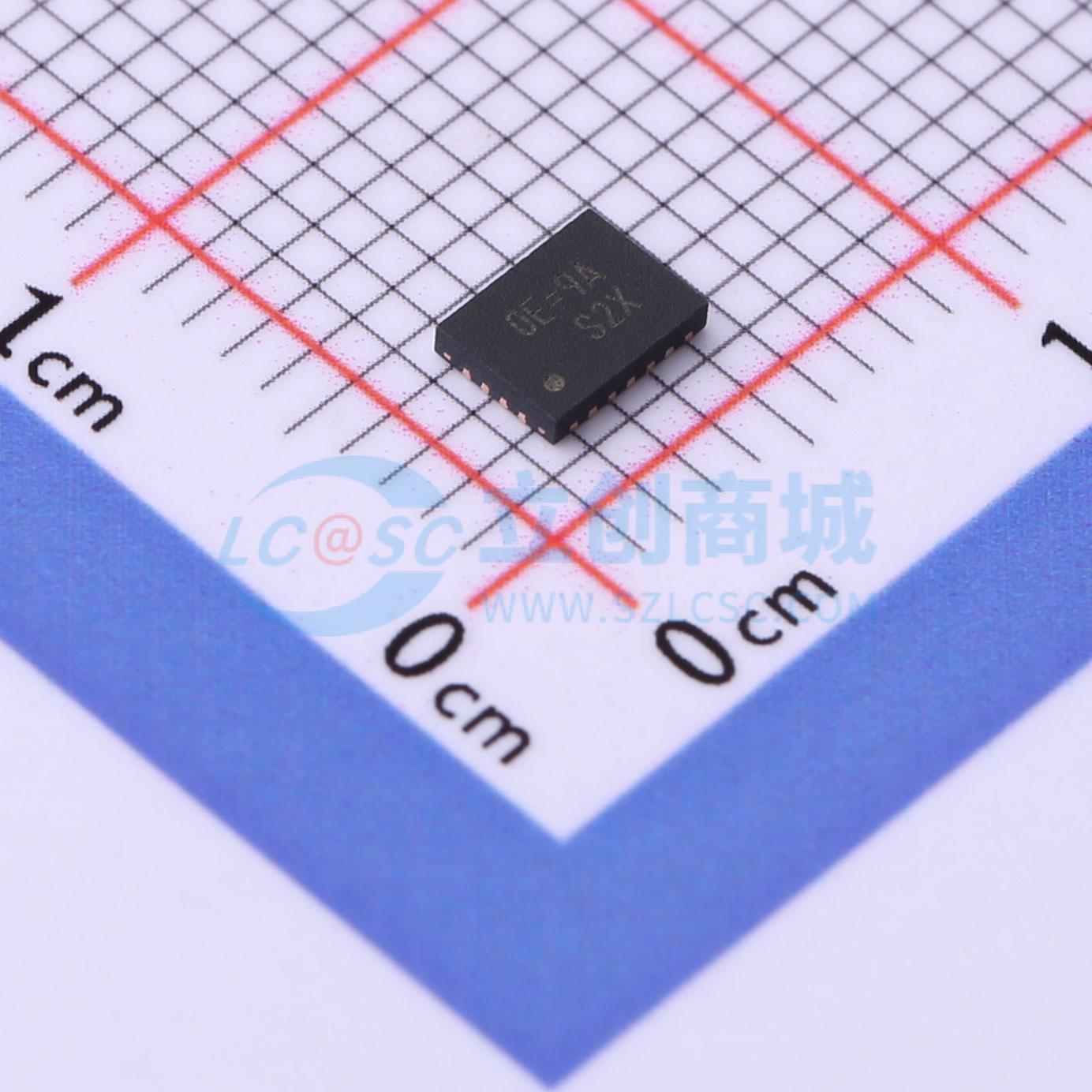

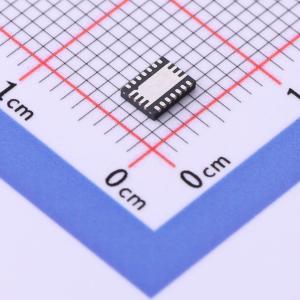

温馨提醒：图片仅供参考，商品以实物为准

RT6154AGQW

高效率单电感升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT6154A/B 是一款高效率单电感升降压转换器,支持宽输入电压范围（1.8V至5.5V）,最大负载电流可达4A。该器件支持固定和可调输出电压,具有同步整流功能,开关频率为2.4MHz,可同步到2.2MHz至2.6MHz。内置补偿电路,支持无缝切换模式,适用于便携式设备如手机、便携硬盘等。
品牌名称: RICHTEK(立锜)
商品型号: RT6154AGQW
商品编号: C250400
商品封装: DFN-14-EP(3x4)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

RT6154A/B是一款高效单电感升降压转换器，可在宽输入电压下工作，适用于高于或低于输出电压的电池等电源，能够为负载提供高达4A的电流。开关中的最大峰值电流在V_IN = 3.6V时典型值限制为5A，在V_IN = 2.1V时为2.6A。 RT6154A/B的反馈环路针对降压和升压操作进行了内部补偿，可在降压和升压模式之间实现无缝切换，并提供最佳瞬态响应。RT6154A/B在全同步操作下的典型开关频率为2.4MHz。 RT6154A/B在低功率射频传输模式下以脉冲跳跃调制（PSM）模式工作，以提高效率。可禁用节能模式，强制RT6154A/B以2.4MHz的固定开关频率运行。RT6154A/B还可与2.2MHz至2.6MHz的外部频率同步。RT6154A的输出电压可通过外部电阻分压器进行编程，而RT6154B的输出电压内部固定为3.3V。

商品特性

单节锂离子电池供电：1.8V至5.5V
可调输出电压：1.8V至5.5V
当V_IN > 3.6V、V_OUT = 3.3V时，最大负载能力为3A
节能模式（PSM），提高低输出功率效率
2.4MHz固定频率运行，可与2.2MHz至2.6MHz的频率同步
效率高达96%
输入电流限制
内部补偿
符合RoHS标准且无卤素

应用领域

手机
便携式硬盘驱动器
个人数字助理

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交53单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1.8V~5.5V
	输出电流	4A
	开关频率	2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
