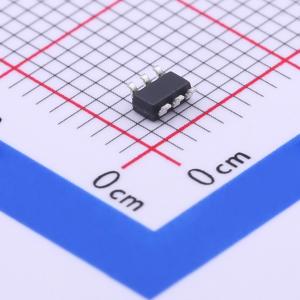

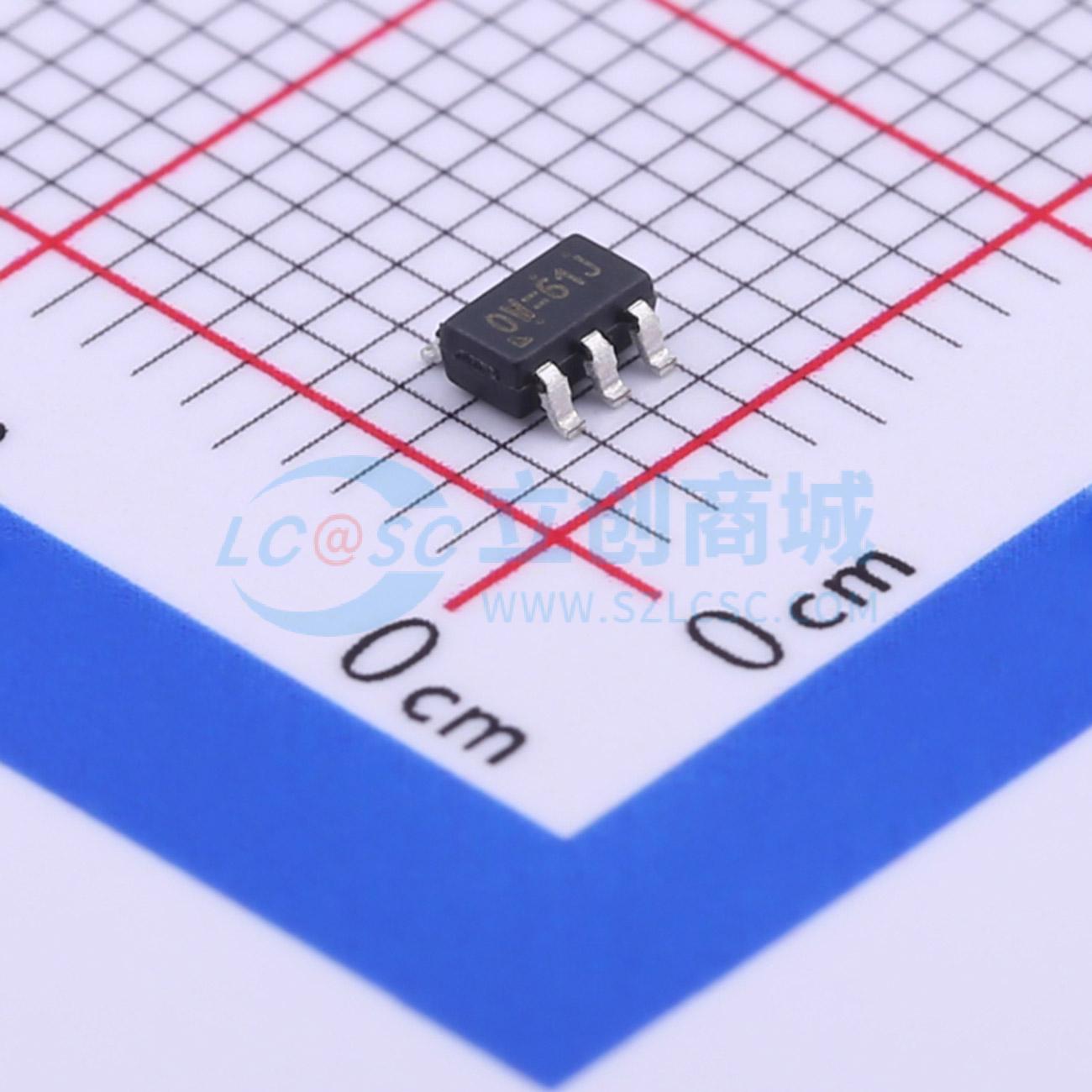

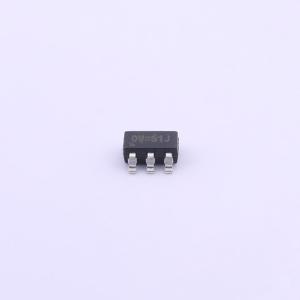

温馨提醒：图片仅供参考，商品以实物为准
RT7285CGE
1.5A, 18V, 500kHz ACOT同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT7285C 是一款采用先进恒定导通时间（ACOT™）模式控制的同步降压转换器。ACOT™ 模式只需少量外部元件，即可实现极快的瞬态响应。低阻抗内部 MOSFET 支持在 4V 起的宽输入电压范围内高效运行
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT7285CGE
- 商品编号
- C250409
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.3V~18V | |
| 输出电压 | 600mV~8V | |
| 输出电流 | 1.5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT7285C是一款采用先进恒定导通时间（ACOT™）模式控制的同步降压转换器。ACOT™模式只需少量外部元件，即可实现极快的瞬态响应。低阻抗内部MOSFET支持在4.3V至18V的宽输入电压范围内高效运行。RT7285C的专有电路能够支持全陶瓷电容。输出电压可在0.6V至8V之间调节。
商品特性
- 4.3V至18V输入电压范围
- 1.5A输出电流
- 先进恒定导通时间控制
- 快速瞬态响应
- 支持全陶瓷电容
- 效率高达95%
- 500kHz开关频率
- 输出电压可在0.6V至8V之间调节
- 逐周期电流限制
- 输入欠压锁定
- 打嗝模式欠压保护
- 热关断
- 符合RoHS标准且无卤
应用领域
- 工业和商业低功耗系统
- 计算机外设
- LCD显示器和电视
- 绿色电子产品/电器
- 高性能DSP、FPGA和ASIC的负载点稳压
