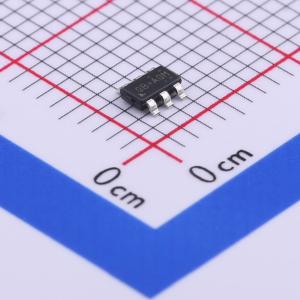

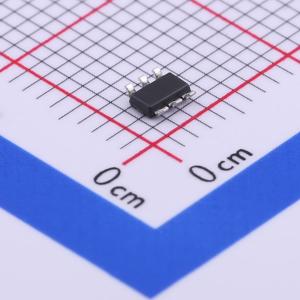

温馨提醒：图片仅供参考，商品以实物为准
RT6212AHGJ6F
2A、18V、500kHz、ACOTTM 降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT6212A/B 是一款高效的单片同步降压 DC-DC 转换器，可在 4.5V 至 18V 输入电源下提供高达 2A 的输出电流。RT6212A/B 采用平均电流优化瞬态（ACOT）架构，以改善瞬态响应并保持恒定频率。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6212AHGJ6F
- 商品编号
- C250402
- 商品封装
- TSOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 800mV~15.48V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6212A/B是一款高效的单片同步降压DC-DC转换器，可在4.5V至18V的输入电源下提供高达2A的输出电流。RT6212A/B采用ACOT架构，可改善瞬态响应并保持恒定频率。逐周期电流限制可防止输出短路，软启动可消除启动期间的输入电流浪涌。故障情况还包括输出欠压保护、输出过流保护和热关断。
商品特性
- 集成163mΩ/86mΩ MOSFET
- 4.5V至18V电源电压范围
- 500kHz开关频率
- ACOT控制
- 反馈参考电压0.8V ±1.5%
- 反馈参考电压0.765V ±1.5%
- 内部启动至预偏置输出
- 紧凑封装：TSOT-23-6引脚
- 输入欠压锁定
- 过流保护和打嗝模式
应用领域
- 机顶盒
- 便携式电视
- 接入点路由器
- DSL调制解调器
- 液晶电视
