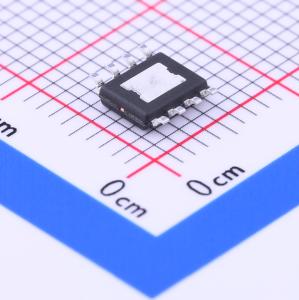

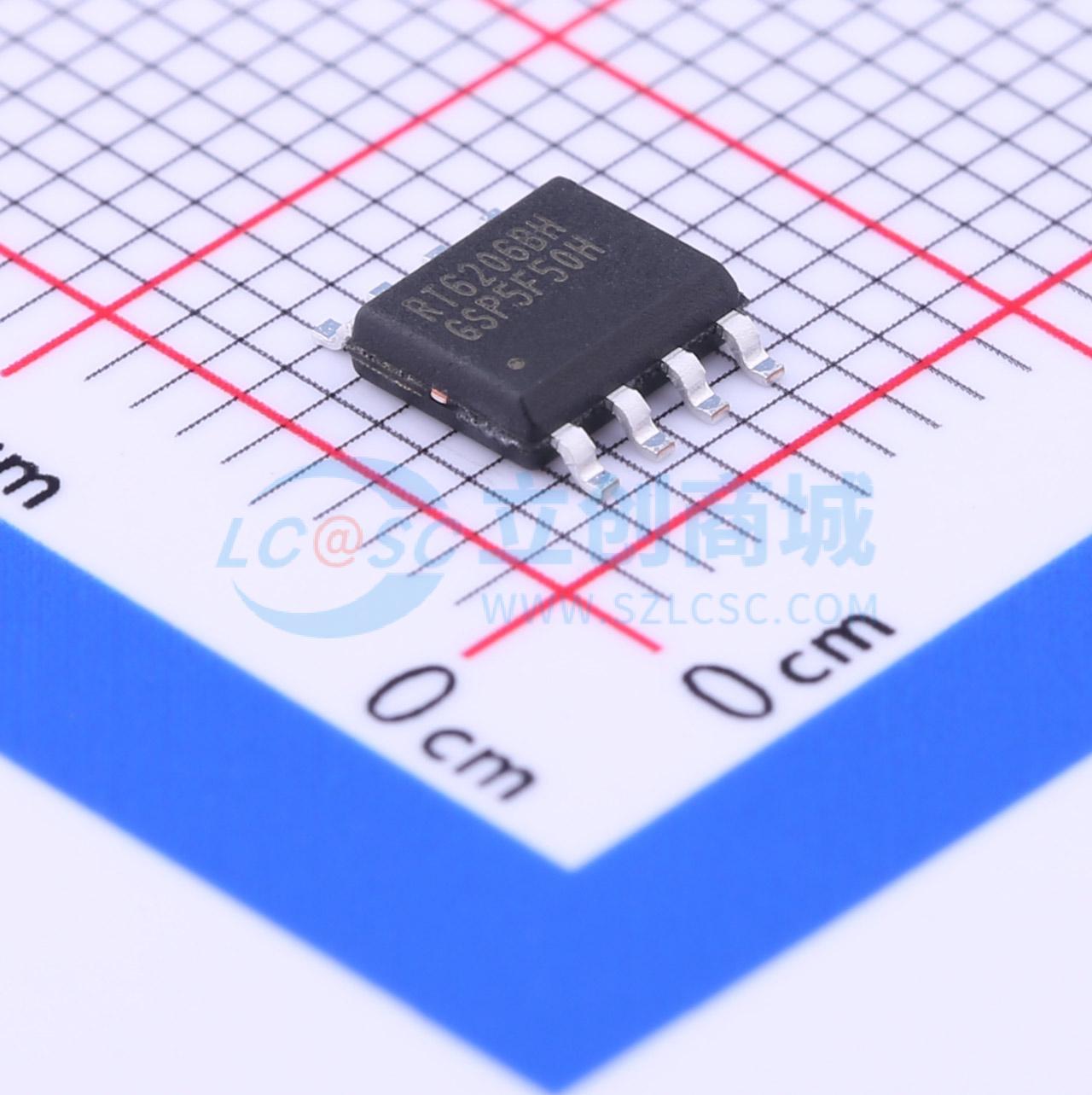

温馨提醒：图片仅供参考，商品以实物为准
RT6206BHGSP
5.5A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT6206B是一款同步降压转换器,采用先进的恒定导通时间控制模式（ACOTTM）,支持4.5V至18V的输入电压范围,最大输出电流为5.5A,输出电压可在0.765V至7V之间调节。该器件具有高效率、快速瞬态响应和多种保护功能,适用于工业和商业低功耗系统、计算机外围设备、LCD显示器和电视等应用。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6206BHGSP
- 商品编号
- C250401
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 765mV~7V | |
| 输出电流 | 5.5A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6206B是一款采用先进恒定导通时间（ACOT™）模式控制的同步降压DC-DC转换器。它能实现高功率密度，可在4.5V至18V的输入电源下提供高达5.5A的输出电流。专有的ACOT™模式在宽负载范围和各种陶瓷电容条件下都能提供出色的瞬态响应，允许器件采用极低ESR的输出电容以确保性能稳定。此外，RT6206B在输入电压和负载变化时能保持出色的恒定开关频率，集成的同步功率开关与ACOT™模式配合，可在整个输出电流负载范围内实现高效率。逐周期电流限制通过检测低端MOSFET的谷底电流提供精确保护，外部软启动设置可消除启动时的输入电流浪涌。RT6206B具备热关断等保护功能。 RT6206B提供TSSOP - 14（外露焊盘）、SOP - 8（外露焊盘）和WDFN - 10L 3x3封装。
商品特性
- ACOT™模式实现快速瞬态响应
- 4.5V至18V输入电压范围
- 5.5A输出电流
- 35mΩ内部低端N沟道MOSFET
- 先进恒定导通时间控制
- 支持全陶瓷电容
- 高达±95%的效率
- 轻载时采用不连续工作模式
- 输出电压可在0.765V至7V之间调节
- 软启动时间可调
- 逐周期电流限制
- 输入欠压锁定
- 热关断
- 符合RoHS标准且无卤
应用领域
- 工业和商业低功率系统
- 计算机外设
- LCD显示器和电视
- 绿色电子产品/电器
- 高性能DSP、FPGA和ASIC的负载点稳压
