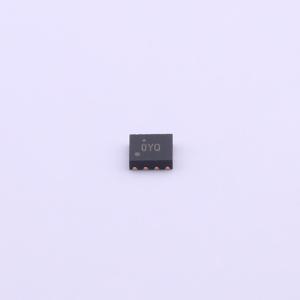

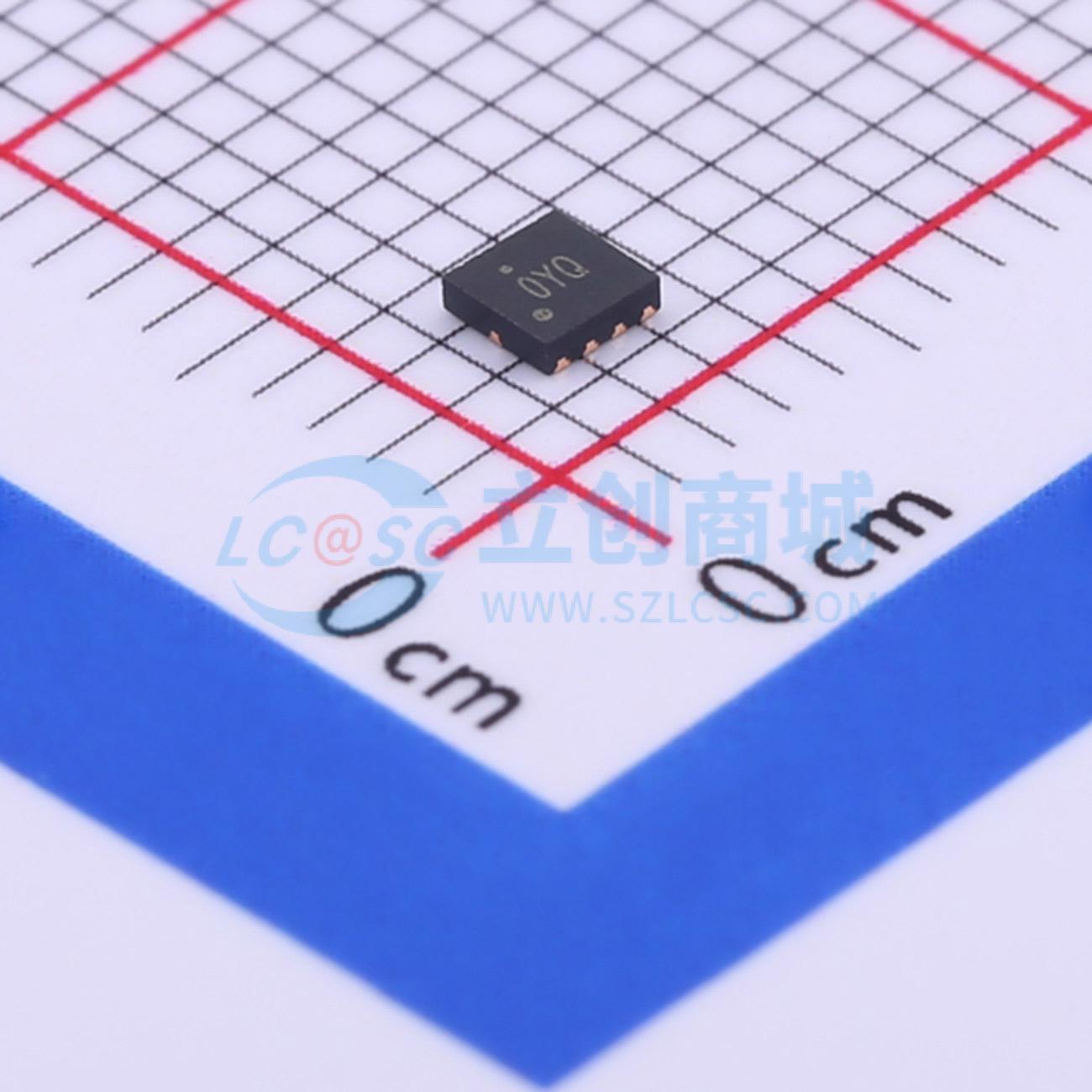

RT8086BGQUF

3.5A 1.2MHz 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8086B 是一款高效同步降压转换器,支持 2.8V 至 5.5V 的输入电压范围,可调节输出电压范围为 0.6V 至 3.3V,最大输出电流为 3.5A。具有内部补偿和软启动功能,开关频率为 1.2MHz。
品牌名称: RICHTEK(立锜)
商品型号: RT8086BGQUF
商品编号: C250417
商品封装: UQFN-12L(2x2)
包装方式: 编带
商品毛重: 0.017克(g)

商品参数

商品概述

RT8086B是一款高效同步降压DC/DC转换器。其输入电压范围为2.8V至5.5V，稳压输出电压可在0.6V至3.3V之间调节，最大输出电流可达3.5A。内部同步低导通电阻功率开关可提高效率，无需外部肖特基二极管。采用内部补偿的电流模式恒定导通时间操作，可在广泛的负载和输出电容范围内优化瞬态响应。RT8086B采用UQFN - 12L 2x2 (FC)封装。

商品特性

最高效率达95%
低RDS(ON)开关：50mΩ/40mΩ
0.6V参考电压，可实现低输出电压
内部补偿
输入电压范围：2.8V至5.5V
输出电压可在0.6V至3.3V之间调节
1.2MHz开关频率
可启动预偏置负载
内置软启动
电源正常指示
逐周期电流限制
输入欠压锁定
输出欠压保护（打嗝模式）
热关断保护
符合RoHS标准且无卤

应用领域

智能手持设备
便携式仪器
电池供电设备
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~5.5V
	输出电压	600mV~3.3V
	输出电流	3.5A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
