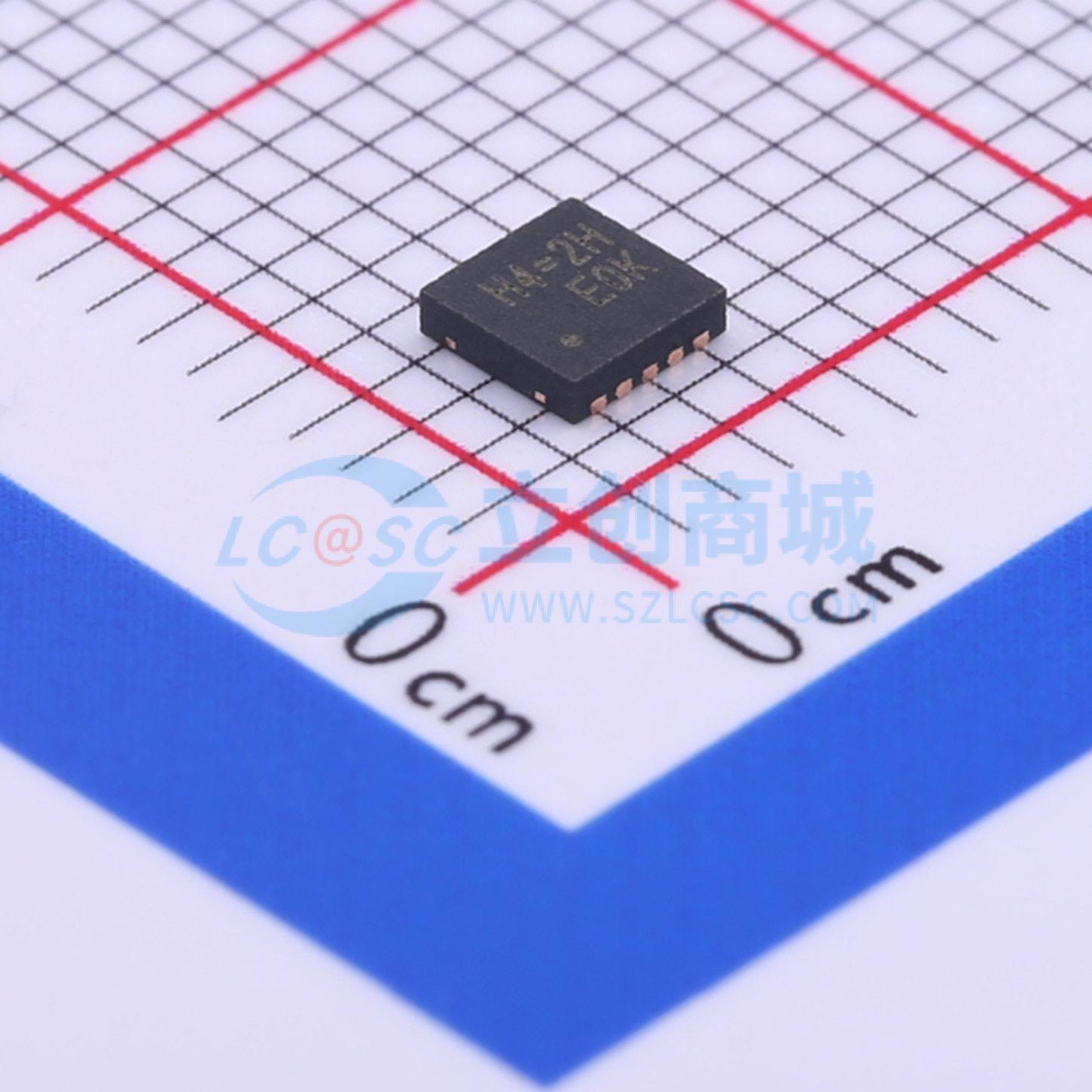

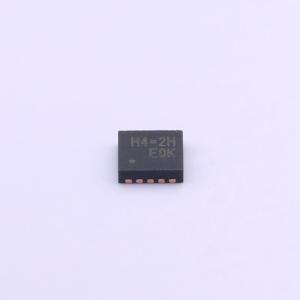

温馨提醒：图片仅供参考，商品以实物为准
RT8509GQW
3A 14V升压DC-DC转换器
- 描述
- RT8509是一款高性能升压DC-DC转换器,提供调节后的电源电压,适用于TFT LCD面板。其输入电压范围为2.8V至14V,输出电压可调至24V,最大峰值电流为3.5A。具备可编程软启动、过压保护和过温保护功能。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8509GQW
- 商品编号
- C250425
- 商品封装
- WDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.8V~14V | |
| 输出电压 | 24V | |
| 输出电流 | 3A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8509是一款高性能开关升压转换器，可为有源矩阵薄膜晶体管（TFT）液晶显示器（LCD）提供稳压电源。 RT8509集成了电流模式、固定频率、脉冲宽度调制（PWM）电路以及内置N沟道MOSFET，以实现高效率和快速瞬态响应。 RT8509的输入电压范围宽，为2.8V至14V。此外，输出电压可通过外部电阻分压器调节至最高24V。最大峰值电流限制为3.5A（典型值）。其他特性包括可编程软启动、过压保护和过温保护。 RT8509采用3x3 WDFN-10L封装。
商品特性
- 效率达90%
- 输出电压可调，最高可达24V
- 输入电源电压范围为2.8V至14V
- 输入电源欠压锁定
- 固定1.2MHz开关频率
- 可编程软启动
- 输出过压保护
- 过温保护
- 超薄10引脚WDFN封装
- 符合RoHS标准且无卤素
应用领域
- GIP TFT LCD面板
