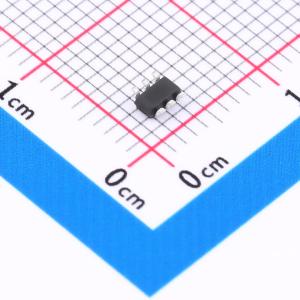

温馨提醒：图片仅供参考，商品以实物为准
RT9065GE
500mA，低压差、低噪声、超快速线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT9065专为对性能和空间有严格要求的便携式射频和无线应用而设计。RT9065针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。它设有一个噪声旁路引脚，可进一步降低输出噪声
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9065GE
- 商品编号
- C250430
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 70dB@(100Hz) | |
| 压差 | 370mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 90uA | |
| 噪声 | 100uVrms | |
| 特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RT9065专为对性能和空间要求苛刻的便携式射频（RF）和无线应用而设计。该器件针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。它设有一个噪声旁路引脚，可进一步降低输出噪声。在压差状态下，稳压器接地电流仅略有增加，从而进一步延长了电池使用寿命。RT9065还可与低等效串联电阻（ESR）陶瓷电容配合使用，减少了电源应用所需的电路板空间，这对于手持无线设备至关重要。RT9065在关断模式下的功耗低于0.01μA，且开启时间小于10μs。其他特性包括低压差电压、高输出精度、限流保护和高纹波抑制比。RT9065采用SOT - 23 - 6封装。
商品特性
- 适用于RF应用的超低噪声
- 线路/负载瞬态的超快速响应
- 快速启动（典型值10μs）
- 0.01μA关断电流
- 低压差：500mA时为370mV
- 宽输入电压范围：2.2V至5.5V
- 可调输出电压
- TTL逻辑控制的关断输入
- 低温系数
- 限流保护
- 热关断保护
- 仅需1μF输出电容即可确保稳定性
- 高电源抑制比
- 符合RoHS标准且无卤
应用领域
- CDMA/GSM手机
- 电池供电设备
- 笔记本电脑、掌上电脑、笔记本计算机
- 手持仪器
- PCMCIA卡
- 便携式信息设备
