温馨提醒：图片仅供参考，商品以实物为准

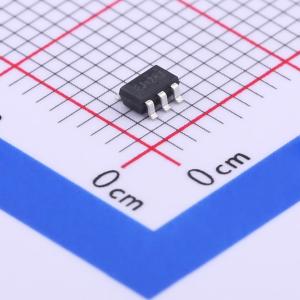

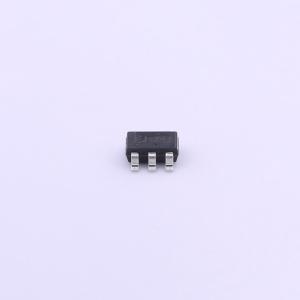

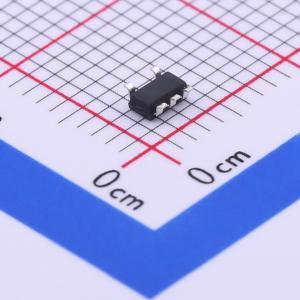

RT9167-33GB

输入7V 输出3.3V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款300mA/500mA的低压差、低噪声微功耗稳压器，适用于便携式应用。输出电压范围为1.5V至5V，增量为100mV，精度为2%。设计用于搭配极低ESR的电容器，即使使用1μF的陶瓷输出电容器，输出也能保持稳定。采用内部P-MOSFET作为传输器件，在重载和压差条件下不会产生额外的接地电流。接近零工作电流的关断模式使该IC适用于电池供电设备。其他特性包括用于改善低噪声性能的参考旁路引脚、限流和过温保护。
品牌名称: RICHTEK(立锜)
商品型号: RT9167-33GB
商品编号: C250436
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

RT9167/A 是一款 300mA/500mA 的低压差、低噪声微功耗稳压器，适用于便携式应用。输出电压范围为 1.5V 至 5V，以 100mV 为增量，精度为 2%。RT9167/A 设计用于搭配极低 ESR 电容使用，即使使用 1μF 陶瓷输出电容，输出也能保持稳定。 RT9167/A 使用内部 P-MOSFET 作为传输器件，在重载和压差条件下不会产生额外的接地电流。接近零工作电流的关断模式使该 IC 适用于电池供电设备。其他特性包括用于改善低噪声性能的参考旁路引脚、限流和过温保护。

商品特性

搭配低 ESR 输出电容时稳定
低压差电压（300mA 时为 350mV）
低工作电流（典型值 -80μA）
关断功能
低噪声输出
低温漂系数
电流和热限制
可定制电压
SOT-23-5 和 SOP-8 封装
符合 RoHS 标准且 100%无铅

应用领域

移动电话
笔记本电脑、笔记本和掌上电脑
电池供电设备
手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	7V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	58dB@(100Hz)

	属性	参数值
	压差	450mV@(300mA)
	静态电流(Iq)	80uA
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
