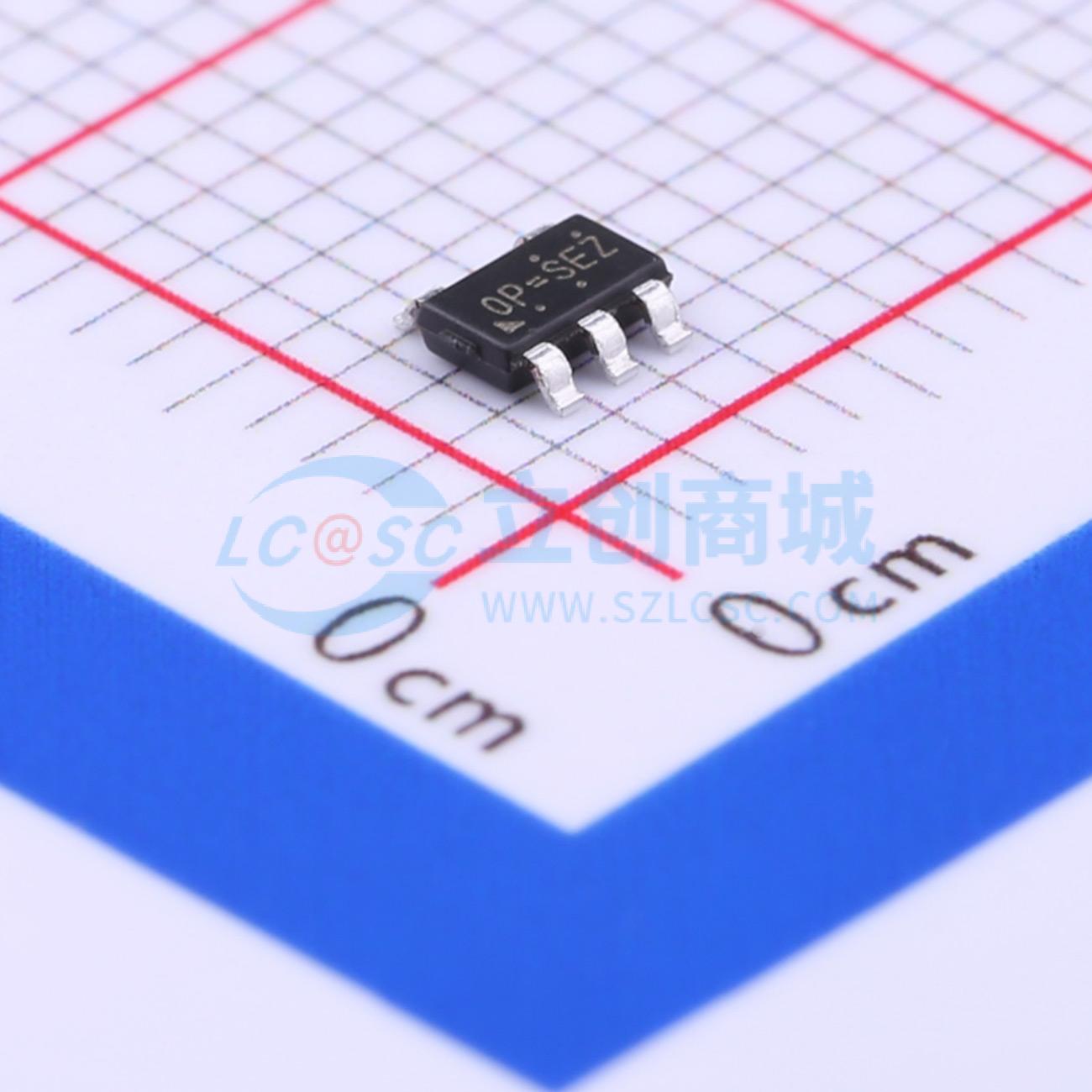

温馨提醒：图片仅供参考，商品以实物为准

RT8096CHGJ5

1A，1.5MHz，6V CMCOT 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8096C 是一款高效率同步降压DC/DC转换器,输入电压范围为2.5V至6V,可提供0.6V至3.4V的可调节输出电压,最大输出电流为1A。该转换器采用CMCOT控制环设计,具有快速瞬态响应和稳定的环路特性。
品牌名称: RICHTEK(立锜)
商品型号: RT8096CHGJ5
商品编号: C250418
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

RT8096C是一款高效同步降压DC/DC转换器。其输入电压范围为2.5V至6V，可提供0.6V至3.4V的可调稳压输出电压，同时输出电流最高可达1A。内部同步低导通电阻功率开关可提高效率，无需外部肖特基二极管。采用内部补偿的电流模式恒定导通时间（CMCOT）操作，可在宽负载和输出电容范围内优化瞬态响应。RT8096C提供TSOT - 23 - 5和TSOT - 23 - 6封装。

商品特性

效率高达95%
高侧导通电阻（RDSON）160mΩ / 低侧导通电阻110mΩ
输入电压（VIN）范围2.5V至6V
参考电压（VREF）0.6V，精度±2%
CMCOT控制环路设计，实现最佳瞬态响应，搭配低等效串联电阻（MLCC）输出电容（COUT）时具有强大的环路稳定性
固定软启动时间1.2ms；TSOT - 23 - 6封装具备电源正常（PGOOD）功能
逐周期过流保护
输入欠压锁定
输出欠压保护（打嗝模式UVP）
热关断保护
轻载时节能

应用领域

机顶盒、电缆调制解调器和xDSL平台
液晶电视电源和计量平台
通用负载点（POL）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交65单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~3.4V
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	22uA
	开关管(内置/外置)	内置
	输出类型	可调
