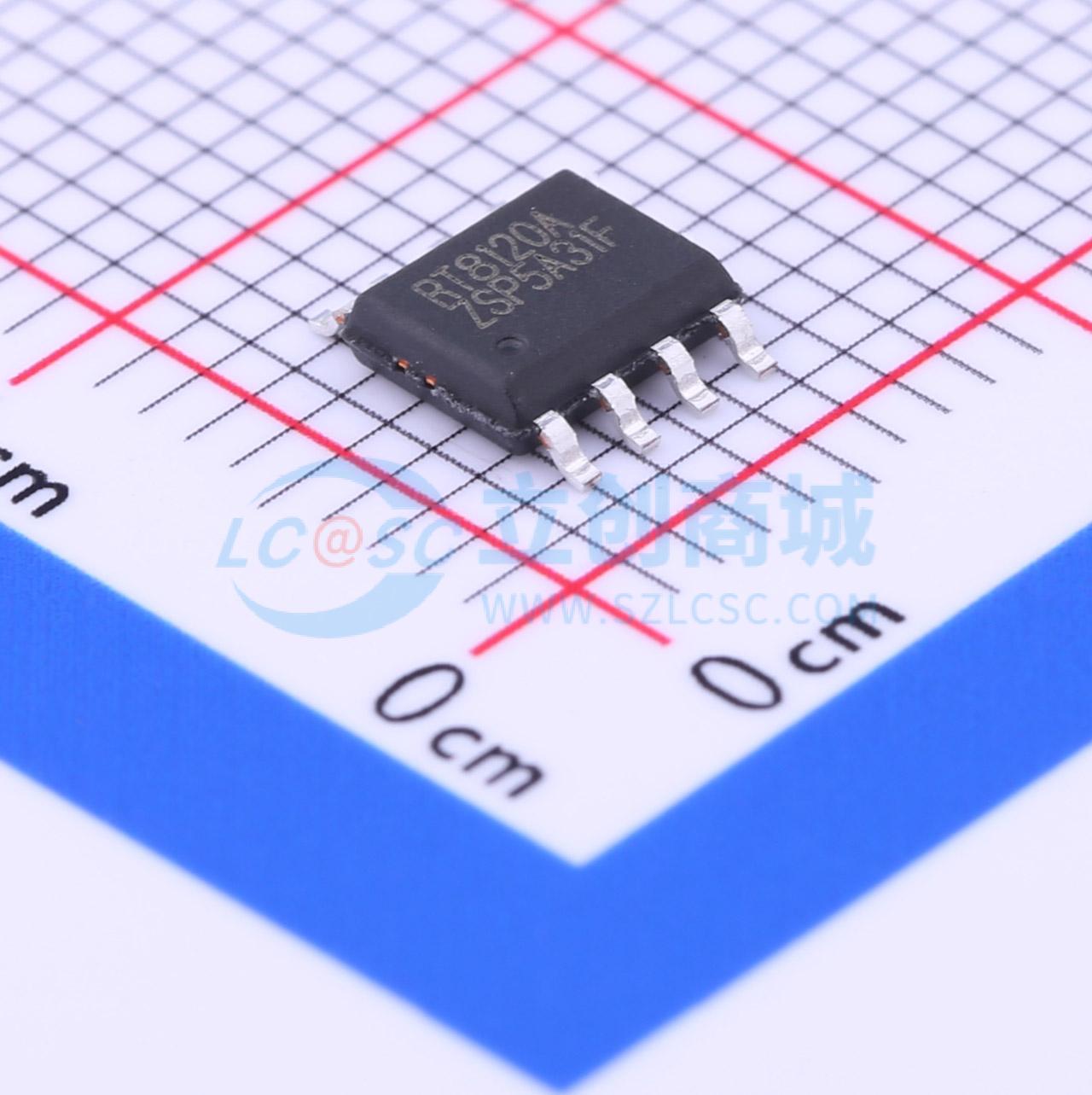

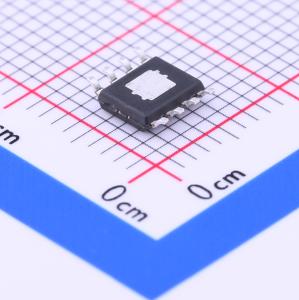

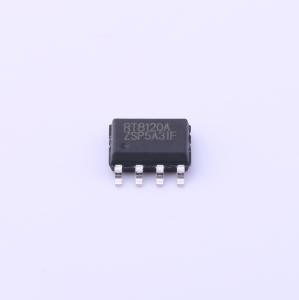

RT8120AZSP
单相同步降压PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8120是一款单相同步降压PWM控制器,设计用于驱动两个N-MOSFET。它提供高精度可编程输出电压,精确调节低电压要求。内部0.8V±1%（选项为0.6V±1.5%）参考电压。使用单反馈环路电压模式PWM控制,具有快速瞬态响应。振荡器具有固定的300kHz频率,减少外部电感和电容器组件尺寸,节省PCB板面积。适用于高性能图形处理器、DDR和VTT电源。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8120AZSP
- 商品编号
- C250419
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.222克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~13.2V | |
| 输出电流 | - | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8120是一款单相同步降压PWM DC/DC控制器，旨在驱动两个N沟道MOSFET。它通过内部0.8V±1%（可选0.6V±1.5%）参考电压，为低电压要求提供高精度、可编程的输出电压，并进行精确调节。RT8120采用单反馈环路电压模式PWM控制，以实现快速瞬态响应。固定频率为300kHz的振荡器可减小外部电感和电容元件的尺寸，从而节省PCB板面积。RT8120提供快速瞬态响应，以满足大电流输出应用，同时最大限度地减少外部元件数量。它适用于高性能图形处理器、DDR和VTT电源。RT8120集成了外部补偿误差放大器、内部软启动和输出使能功能。RT8120采用SOP - 8和SOP - 8（外露焊盘）封装。
商品特性
- 宽输入电压范围：3V至13.2V
- 内置开关自举二极管
- 0.8V±1%、0.6V±1.5%内部参考电压
- 栅极驱动器具备直通保护和无短脉冲技术
- 固定频率300kHz
- 内部软启动
- 通过检测MOSFET导通电阻（RDS(ON)）实现过流保护
- 使能/关断控制
- 驱动两个N沟道MOSFET
- 全占空比：0%至85%
- 快速瞬态响应
- 带外部反馈环路补偿的电压模式PWM控制
- 无引脚低边栅极过流设置（LGOCS）
- 欠压保护
- SOP - 8和SOP - 8（外露焊盘）封装
- 符合RoHS标准且无卤素
应用领域
- 采用5V或12V电源的系统（图形、主板）
- 显卡（AGP 8X、4X、PCI Express*16）
- 3.3V至12V输入的DC/DC稳压器
- 低压分布式电源
