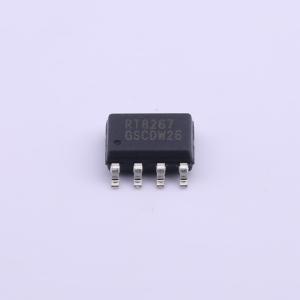

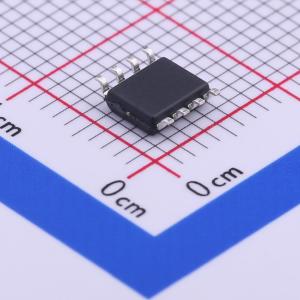

温馨提醒：图片仅供参考，商品以实物为准
RT8267GS
2A, 22V, 400kHz异步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8267是一款异步高压降压转换器,支持4.75V到22V的输入电压范围,最大输出电流可达2A。该芯片提供周期限流和热关断保护功能,适用于分布式电源系统、电池充电器、DSL调制解调器等应用。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8267GS
- 商品编号
- C250420
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~22V | |
| 输出电压 | 1.222V~16V | |
| 输出电流 | 2A | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 700uA | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
RT8267是一款异步高压降压转换器，可支持4.75V至22V的输入电压范围，输出电流最高可达2A。电流模式操作可实现快速瞬态响应，并简化环路稳定设计。 该芯片具备逐周期限流和热关断保护等保护功能。在关断模式下，稳压器的电源电流仅为25μA。RT8267采用SOP - 8表面贴装封装。
商品特性
- 宽工作输入范围：4.75V至22V
- 可调输出电压范围：1.222V至16V
- 输出电流最高可达2A
- 25μA低关断电流
- 功率MOSFET：0.18Ω
- 最高效率达95%
- 400kHz固定开关频率
- 使用低ESR输出陶瓷电容可保持稳定
- 热关断保护
- 逐周期过流保护
- 符合RoHS标准且无卤素
应用领域
- 分布式电源系统
- 电池充电器
- DSL调制解调器
- 线性稳压器的预稳压器
