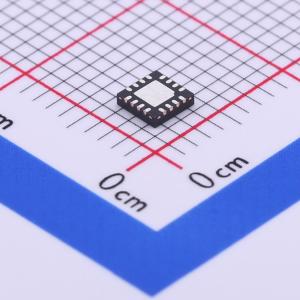

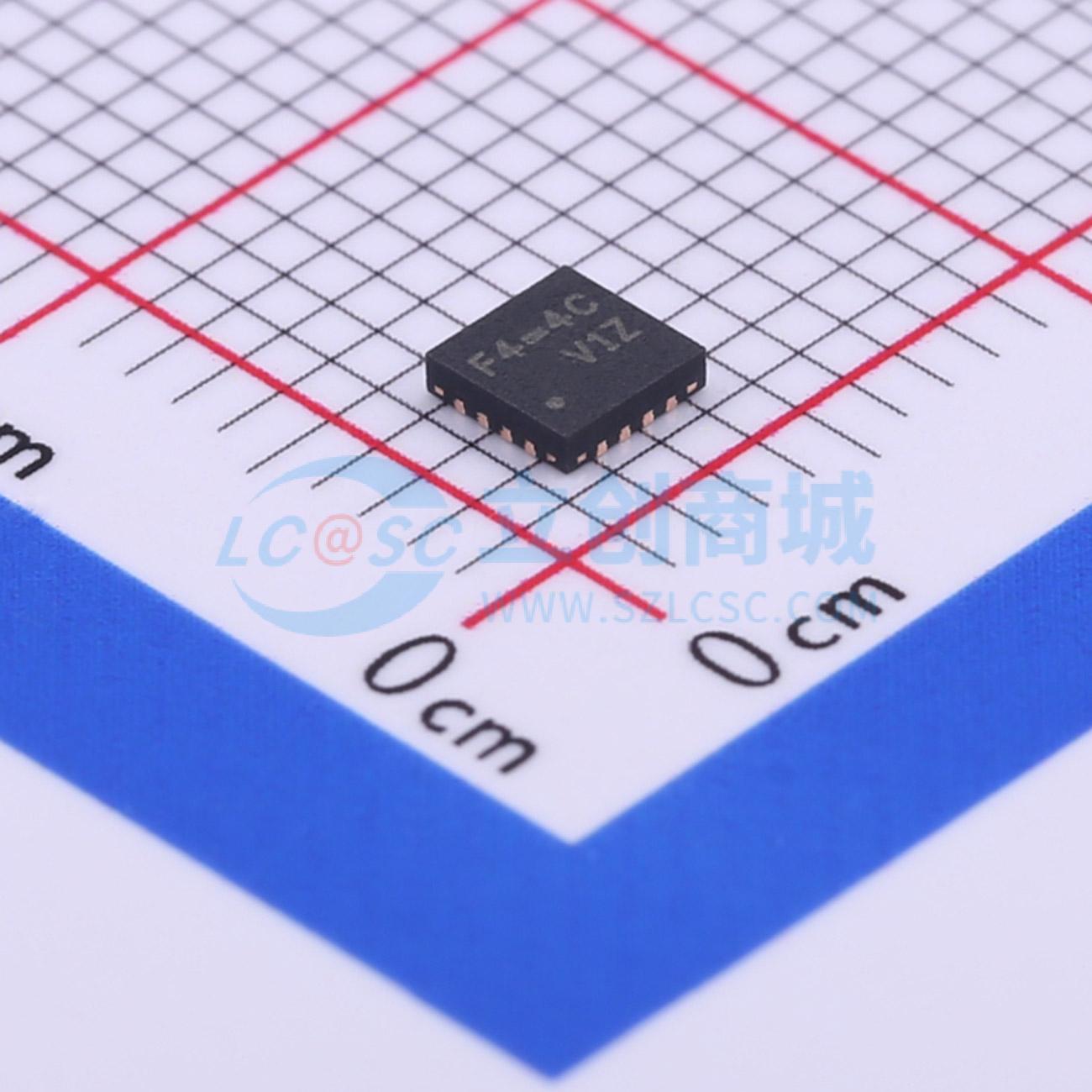

RT8452GQW
适用于降压、升压或升降压拓扑的高压大电流LED驱动控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8452GQW
- 商品编号
- C250423
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 6V~36V | |
| 开关频率 | 350kHz | |
| 通道数 | 1 | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；过压保护(OVP) | |
| 拓扑结构 | 降压-升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
RT8452 是一款电流模式 PWM 控制器，设计用于驱动外部 MOSFET 以适用于高电流 LED 应用。通过190mV的电流检测放大器阈值，LED 电流可以通过一个外部电流检测电阻进行编程。最大工作输入电压为36V，输出电压可高达48V，使其非常适合降压、升压或降压-升压操作。
350kHz的工作频率使得在保持高效率的同时，可以使用较小的外部电感和电容。调光可以通过模拟或数字方法实现。内置的箝位比较器和滤波器仅需一个外部电容即可轻松实现低噪声的从数字信号到模拟调光的转换。通过 LED 串下的 MOSFET 可以轻松实现独特的真 PWM 调光控制。结合模拟/数字调光和真 PWM 调光，可以实现非常高的调光比。
RT8452 提供 WQFN-16L 3x3 和 SOP-16 封装。
商品特性
- 高电压能力：VIN高达36V，VOUT高达48V
- 降压、升压或降压-升压操作
- 电流模式PWM，开关频率为350kHz
- 简易调光控制：通过一个外部电容实现模拟或数字转模拟
- 真正的PWM调光：内置外部FET驱动器
- 可编程软启动以避免浪涌电流
- 可编程过电压保护
- VIN欠压锁定和热关断
- 16引脚WQFN和SOP封装
- 符合RoHS标准且无卤素
应用领域
- 工业通用高功率LED照明
- 台灯和室內照明
- 建筑和街道照明
- 工业展示背光
