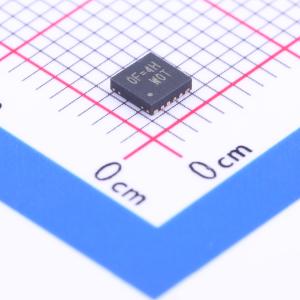

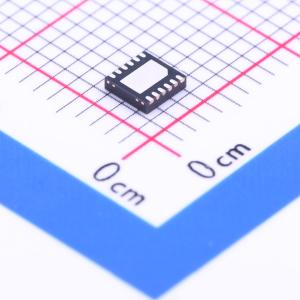

温馨提醒：图片仅供参考，商品以实物为准
RT8525DGQW
宽输入范围电流模式升压控制器
- 描述
- RT8525D 是一款宽输入电压范围的电流模式升压控制器,支持高输出电压和大输出电流。它使用外部 N-MOSFET 实现高电压输出。输入电压范围为 4.5V 至 25V,开关频率可编程,范围从 50kHz 到 600kHz。具有软启动时间调整、输出过压保护和欠压保护等功能。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8525DGQW
- 商品编号
- C246763
- 商品封装
- WDFN-12L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.081克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 4.5V~25V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 50kHz~600kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
RT8525D是一款宽输入工作电压范围的升压控制器。通过使用外部N沟道MOSFET，可实现高电压输出和大输出电流。RT8525D的输入工作范围为4.5V至25V。 RT8525D针对宽输出电压范围应用进行了优化设计。其输出电压可通过FB引脚进行调节。
商品特性
- 输入电压（VIN）范围：4.5V至25V
- 可编程软启动时间
- 可编程升压开关频率：50kHz至600kHz
- 输出过压保护
- 输出欠压保护
- 12引脚WDFN封装
- 符合RoHS标准且无卤
应用领域
- 液晶电视、显示器背光源
- LED驱动应用
- 大电流高输出电压DC/DC转换器
- 高输入电压DC/DC转换器
