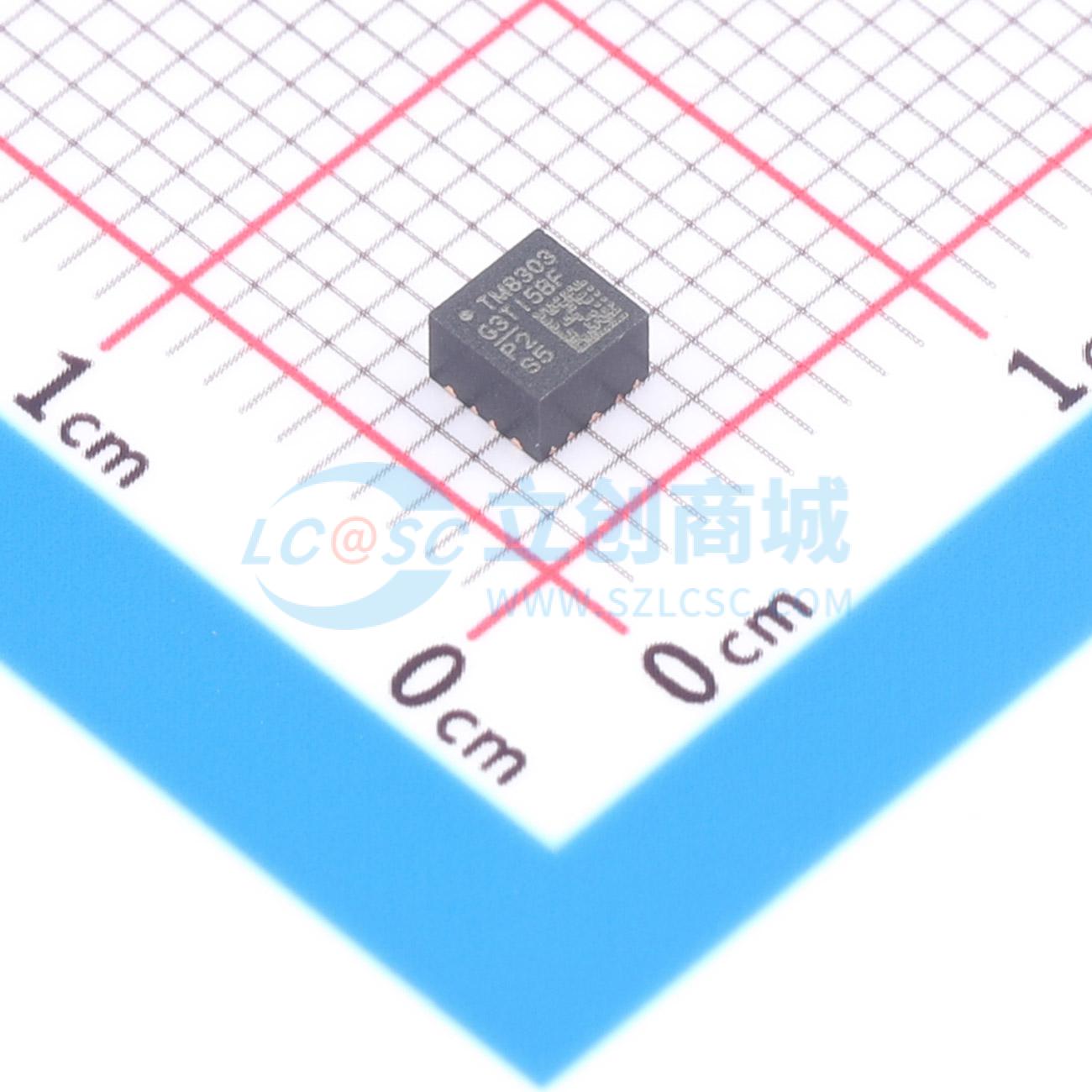

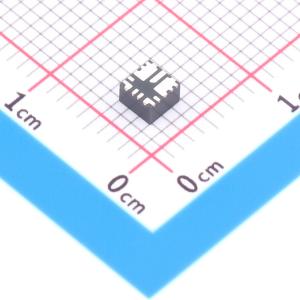

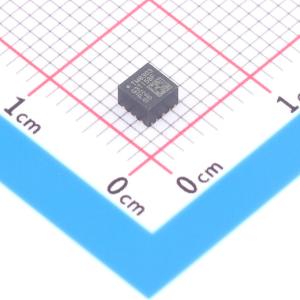

温馨提醒：图片仅供参考，商品以实物为准

TPSM828303ARDSR

降压型 2.25V~5.5V 500mV~4.5V 3A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是 1A、2A 和 3A 引脚对引脚兼容的易于使用的同步直流/直流降压模块系列，具有集成电感器并采用 EMI 降低技术。器件采用 DCS-Control 拓扑，实现快速瞬态响应和较小的输出电容。输出电压可设置为低至 0.5V，并在整个工作结温范围内具有 1%的高反馈电压精度。模式引脚用于在节能模式和强制 PWM 模式之间进行选择
品牌名称: TI(德州仪器)
商品型号: TPSM828303ARDSR
商品编号: C22445538
商品封装: QFN-FCMOD-9(3x3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPSM82830x 是易于使用的同步直流/直流降压模块系列，具有集成电感器，并采用 EMI 降低技术。该系列器件基于 DCS-Control 拓扑，具有快速瞬态响应和较小的输出电容。输出电压可设置为低至 0.5V，并在整个工作结温范围内具有 1% 的高反馈电压精度。模式引脚用于在节能模式和强制 PWM 模式之间进行选择。节能模式使用低输出电流，从而延长了电池寿命；而强制 PWM 模式保持电感器持续导通，从而在恒定开关频率下减少纹波。内部软启动电路会以严格受控的方式使电压斜升，电源正常信号表示输出电压正确。该器件支持 100% 模式。断续短路保护搭配热关断，可保护器件和应用。该系列采用 3.00mm×3.0mm×1.95mm QFN 封装和 2.5mm×2.6mm×1.95mm MagPack 封装。

商品特性

优化的 EMI 性能有助于符合 CISPR 11/32 标准
集成片上噪声滤波电容器可根据 CISPR 进行测量
0.5V 至 4.5V 可调节输出电压
1% FB 电压精度（TJ 为 –40°C 至 125°C）
55mΩ 压降电阻
2.25V 至 5.5V 输入电压范围
2.0MHz 开关频率
7μA 工作静态电流
DCS-Control 拓扑
出色的瞬态响应
MODE 引脚用于选择强制 PWM 模式和节能模式
支持 1.2V GPIO
100% 占空比，可实现超低压降
有源输出放电
电源正常状态输出
热关断保护
断续或闭锁 OCP/OVP
可提供 PSpice 和 SIMPLIS 模型
两个封装选项，间距为 0.5mm
- 标准 QFN
- 屏蔽 MagPack
使用 TPSM828303 并借助 WEBENCH Power Designer 创建定制设计方案

应用领域

工业 PC
LPDDR5 0.5V VDDQ 电源
ASIC、SoC 和 MCU 电源
工厂自动化和控制
医用患者监护仪
通用负载点

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.25V~5.5V
	输出电压精度	±1%
	输出电压(Vout)	500mV~4.5V
	输出电流(最大值)	3A

	属性	参数值
	静态电流(Iq)	7uA
	开关频率	2MHz
	特性	过流保护；过热保护
	长度	3mm
	宽度	3mm
	高度	1.95mm
	工作温度	-40℃~+125℃
