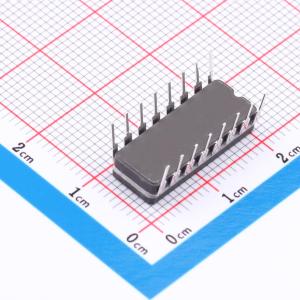

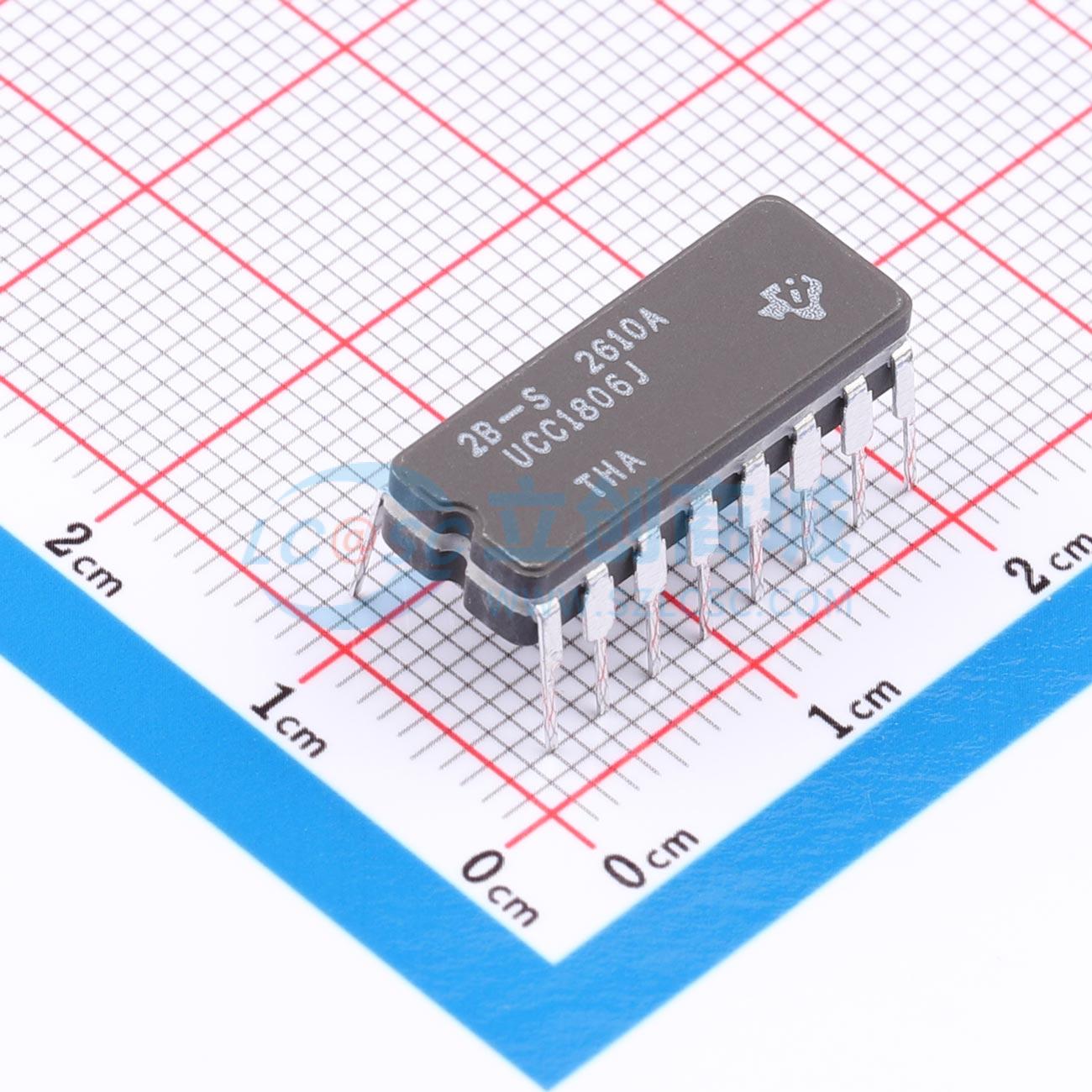

UCC1806J

UCC3806系列BiCMOS PWM控制器采用熟悉的架构，性能得到显著提升。它与广受欢迎的UC3846系列具有相同的框图和引脚排列，但UCC3806系列提高了开关频率能力，同时大幅降低了器件内部的偏置电流。这些器件典型启动电流为50 μA，且具有明确的导通电压阈值，适用于从离线电源到电池供电的便携式设备等多种应用。双路高电流MOSFET驱动输出和快速电流检测环路进一步增强了器件的通用性。UCC3806系列可轻松实现电流模式控制的所有优势，包括更简单的环路闭合、电压前馈、带电流共享的并联能力、逐脉冲电流限制以及推挽对称校正。这些器件提供多种封装选项，适用于通孔和表面贴装应用，工作温度范围涵盖商业、工业级别。UCC1806的工作温度范围为 -55°C 至125°C，UCC2806为 -40°C 至85°C，UCC3806为 0°C 至70°C。

• UC3846系列的BiCMOS版本
• 最大工作电流1.4 mA
• 最大启动电流100 μA
• 峰值输出电流 ±0.5 A
• 电路延迟125 ns
• 更易于并联
• 改善了电流模式控制的优势
