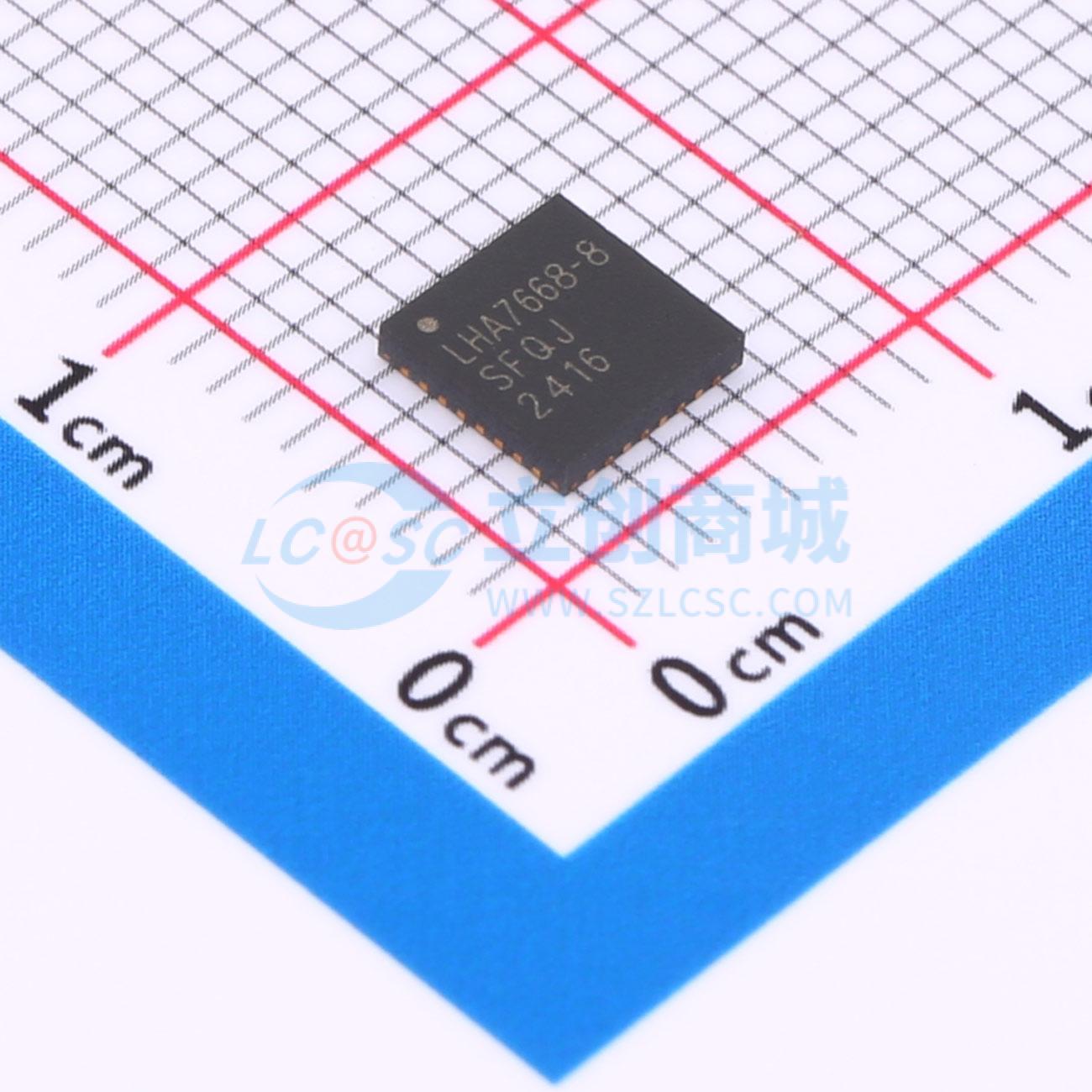

LHA7668-8SFQJ

LHA7668-8是一款适合高精度测量应用的低功耗、低噪声、高度集成的模拟前端。该器件内置一个低噪声24位Σ-Δ型模数转换器(ADC)，可通过寄存器配置提供8个差分输入或15个单端或伪差分输入。LHA7668-4可以提供4对差分输入或者7个单端或伪差分输入。片内低噪声增益放大器确保ADC可直接输入小信号。 LHA7668-8/-4的主要优势之一是用户可灵活使用三种集成功耗模式。功耗、输出数据速率范围和均方根噪声可通过所选功耗模式进行定制。该器件还提供多个滤波器选项，确保为用户带来最大的灵活性。 当输出数据速率为25 SPS(单周期建立)时，LHA7668-8/-4可实现50 Hz和60 Hz同时抑制，且在较低输出数据速率下，可实现超过80dB的抑制性能。 LHA7668-8/-4是一款极高集成度的信号链产品。该器件内置一个精密低噪声、低漂移带隙基准电压源，也可采用内部缓冲的外部差分基准电压。其它主要集成特性包括可编程低漂移激励电流源、开路测试(burnout)电流和偏置电压产生器，利用偏置电压产生器可将某一通道的共模电压设置为AVDD/2。低端功率开关允许用户在两次转换之间关断桥式传感器，从而保证系统具有绝对最小功耗。该器件还允许用户选择内部时钟或外部时钟工作。 内置通道序列器可以同时使能多个通道，LHA7668-8/-4按顺序在各使能通道上执行转换，简化了与器件的通信。最多16个通道可随时使能，这些通道具有模拟输入或诊断功能(比如电源检查或基准电压源检查)。这一独特的特性允许诊断和转换交替进行。LHA7668-8/-4还支持各通道独立配置。该器件支持8种配置。每种配置包括增益、滤波器类型、输出数据速率、缓冲和基准电压源。 LHA7668-8/-4还集成了丰富的诊断功能。这些诊断功能包括循环冗余校验(CRC)、信号链检查和串行接口检查，从而提供更强大的解决方案。这些诊断功能可减少执行诊断功能所需的外部元件，从而减少对电路板空间的需求，缩短设计时间并节省成本。根据IEC61508，典型应用的失效模式和诊断分析(FMEDA)表明安全失效比例(SFF)大于90%。

• 3种功耗模式
• 均方根(RMS)噪声：低功耗：19 nV rms (1.17 SPS)，增益 = 128 (典型值LHA7668: 195 µA / LHA7668B: 183 µA)；中功耗：15 nV rms (2.34 SPS)，增益 = 128 (典型值LHA7668: 280 µA / LHA7668B: 260 µA)；全功耗：20 nV rms (9.4 SPS)，增益 = 128 (典型值LHA7668: 810 µA / LHA7668B: 750uA)
• 在所有功耗模式下，无噪声分辨率高达22位(=1, 2, 4, 8)
• 输出数据速率：全功耗：9.38 SPS至38,400 SPS；中功耗：2.34 SPS至9600 SPS；低功耗：1.17 SPS至4800 SPS
• 轨到轨模拟输入
• 50 Hz/60 Hz同时抑制(25 SPS，单周期建立)
• 诊断功能(有助于安全完整性等级(SIL)认证)
• 交叉点多路复用模拟输入：8个差分/15个伪差分输入
• 可编程增益(1至128)
• 带隙基准电压源，漂移最大值为10 ppm/°C
• 可编程匹配激励电流源
• 内部时钟振荡器
• 片内偏置电压发生器
• 低端功率开关
• 通用输出（GPO）
• 多个滤波器选项
• 内部温度传感器
• 自校准和系统校准传感器开路检测
• 自动通道序列器
• 各通道独立配置
• 电源：2.7至5.5 V和±1.8或±2.5 V
• 独立接口电源
• 温度范围：-40°C至+125°C
• 32引脚QFN、24引脚TSSOP
• 3线或4线串行接口：SPI、QSPI、MICROWIRE和DSP兼容；SCLK引脚内置施密特触发器
• ESD：4 kV

• 温度测量
• 压力测量
• 工业过程控制仪器仪表智能发射器
