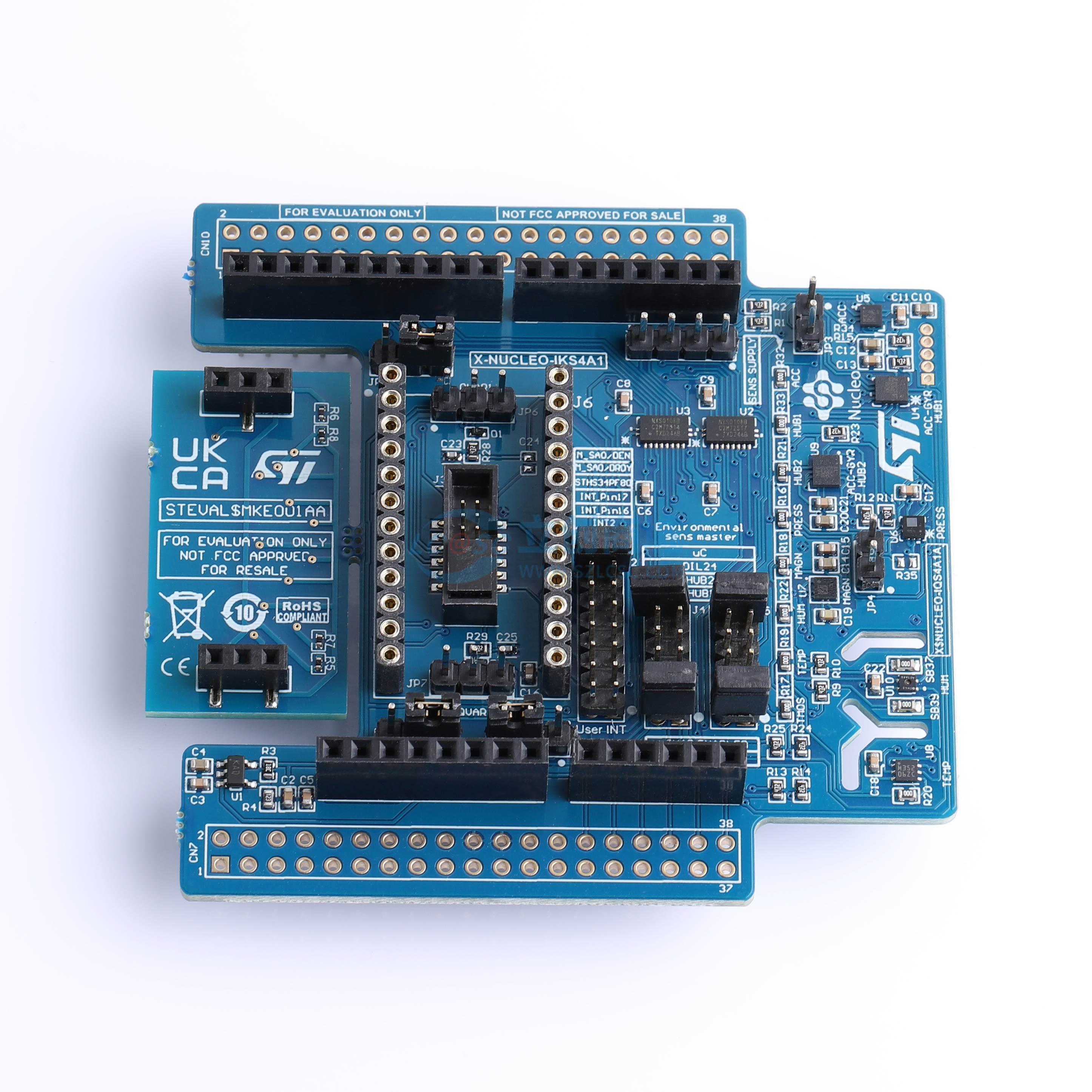

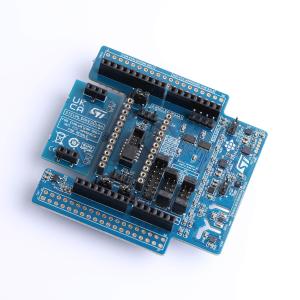

X-NUCLEO-IKS4A1
Motion MEMS和环境传感器扩展板
- 描述
- 这是一个运动MEMS和环境传感器评估板套件,由主板和可拆卸附加板组成。主板搭载运动MEMS和环境传感器,可拆卸附加板搭载Qvar滑动电极。该扩展板支持应用开发,具备传感器集线器、电子图像稳定(EIS)和光学图像稳定(OIS)等功能,可用于相机应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- X-NUCLEO-IKS4A1
- 商品编号
- C22445723
- 包装方式
- 盒装
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
X-NUCLEO-IKS4A1是一款运动MEMS和环境传感器评估板套件，包含主板X-NUCLEO-IQS4A1（搭载运动MEMS和环境传感器）和可拆卸附加板STEVAL-MKE001A（搭载Qvar滑动电极）。该扩展板支持应用开发，具备传感器HUB（LSM6DSO16IS和LSM6DSV16X）、相机应用的电子图像稳定（EIS）和光学图像稳定（OIS）（通过LSM6DSV16X SPI接口）以及Qvar触摸/滑动手势（借助配备的电极）功能。还可通过DIL24适配器集成红外传感器的存在和运动检测功能，并组合多个传感器的特性。Vout等于0.8乘以（1加R3除以R4）。
商品特性
- 包含多种运动和环境传感器：LSM6DSO16IS（MEMS 3D加速度计±2/±4/±8/±16g + 3D陀螺仪±125/±250/±500/±1000/±2000dps，带ISPU智能处理单元）、LIS2MDL（MEMS 3D磁力计±50高斯）、LIS2DUXS12（超低功耗MEMS 3D加速度计±2/±4/±8/±16g，带Qvar、AI和抗混叠功能）、LPS22DF（低功耗高精度MEMS压力传感器，260-1260hPa数字输出气压计）、SHT40AD1B（高精度超低功耗相对湿度和温度传感器）、STTS22H（低压超低功耗温度传感器，精度0.5℃，范围–40℃至+125℃）、LSM6DSV16X（MEMS 3D加速度计±2/±4/±8/±16g + 3D陀螺仪±125/±250/±500/±1000/±2000/±4000dps，带嵌入式传感器融合、AI、Qvar功能）
- 配备DIL24引脚插座，可用于额外的MEMS适配器和其他传感器
- 兼容X-CUBE-MEMS1（STM32Cube的扩展软件包）
- 配备Qvar触摸/滑动电极
- LSM6DSO16IS和LSM6DSV16X具备I²C传感器hub功能
- 支持MEMS-Studio软件（MEMS传感器的软件解决方案，提供算法的图形化无代码设计和嵌入式AI特性开发）
- LIS2DUXS12、LSM6DSV16X和LPS22DF支持MIPI I3C®通信
- 兼容STM32 Nucleo板
- 配备Arduino UNO R3连接器
- 配备工业连接器，用于IR传感器（STHS34PF80）应用开发，可通过DIL24适配器同时连接外部MEMS
- 提供外部相机模块应用接口，通过辅助SPI（3/4线）与LSM6DSV16X耦合
- RoHS合规
- WEEE合规
- UKCA合规
应用领域
- 相机应用（电子图像稳定EIS、光学图像稳定OIS）
- IR传感器应用开发（存在和运动检测）
- 外部相机模块应用
- 传感器HUB应用
- Qvar触摸/滑动手势应用
- 多传感器特性组合应用
