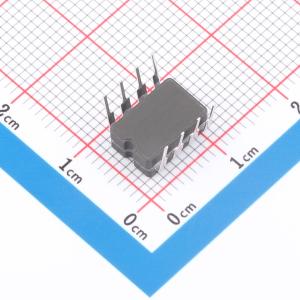

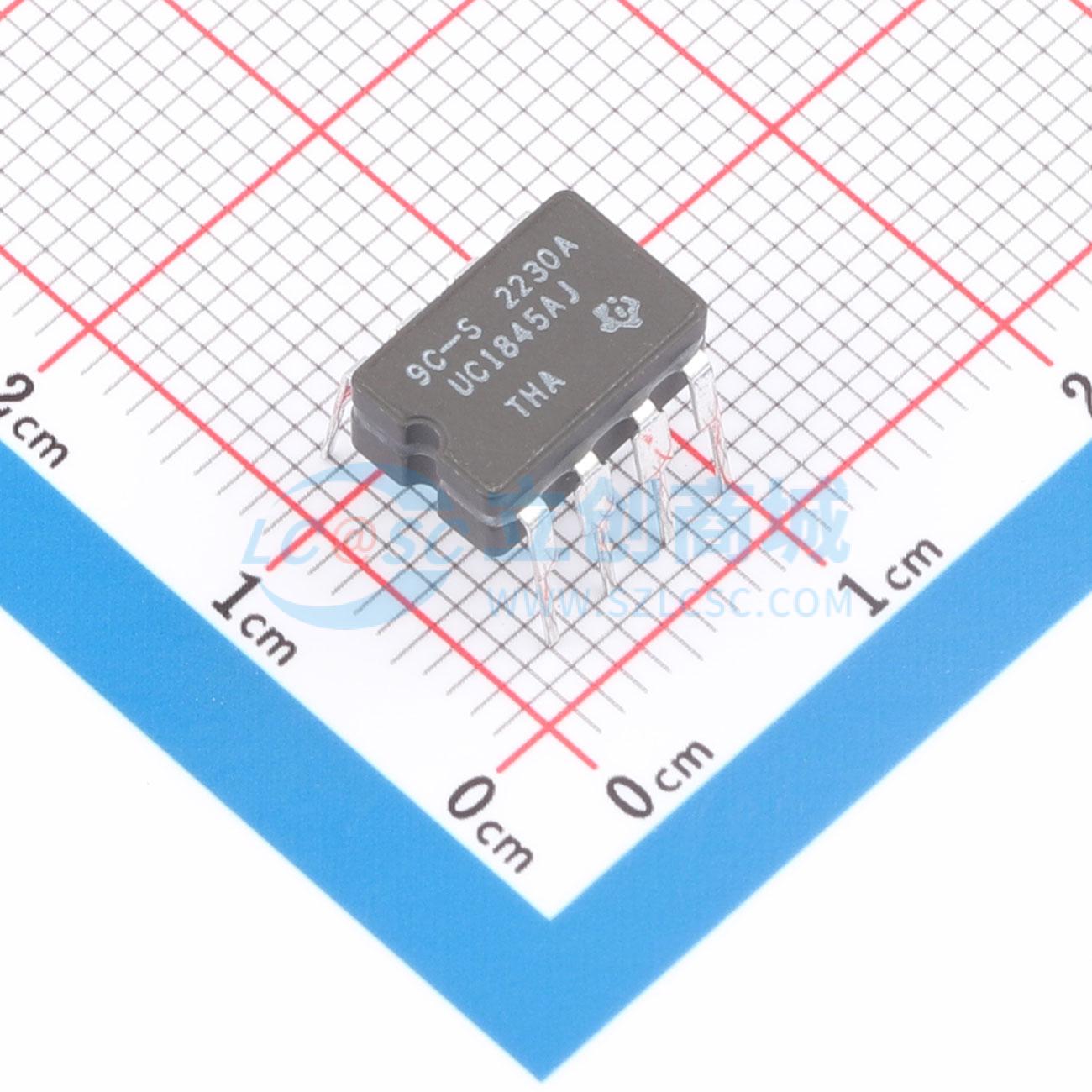

UC1845AJ
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.4V~25V | |
| 开关频率 | 500kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压锁定；斜坡补偿；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -55℃~+125℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 11V | |
| 反馈方式 | 副边反馈 |
商品概述
UCx84xA系列控制器件提供控制电流型或开关型电源所需的必要特性，该系列器件拥有多项改进特性:启动电流低于0.5mA，振荡器放电电流修调为8.3mA，UVLO期间，当VCC高于5V时，输出级可在输出电压低于1.2V的条件下吸收至少10mA电流。
商品特性
- 针对离线式和DC-DC转换器优化
- 低启动电流（< 0.5mA）
- 振荡器放电电流已修调
- 自动前馈补偿
- 逐脉冲电流限制
- 增强的负载响应特性
- 带迟滞的欠压锁定
- 双脉冲抑制
- 大电流图腾柱输出
- 内部修调带隙基准
- 最高支持500kHz工作频率
应用领域
- 开关电源（SMPS）
- DC-DC转换器
- 电源模块
- 工业电源（PSU）
- 电池供电电源（PSU）
