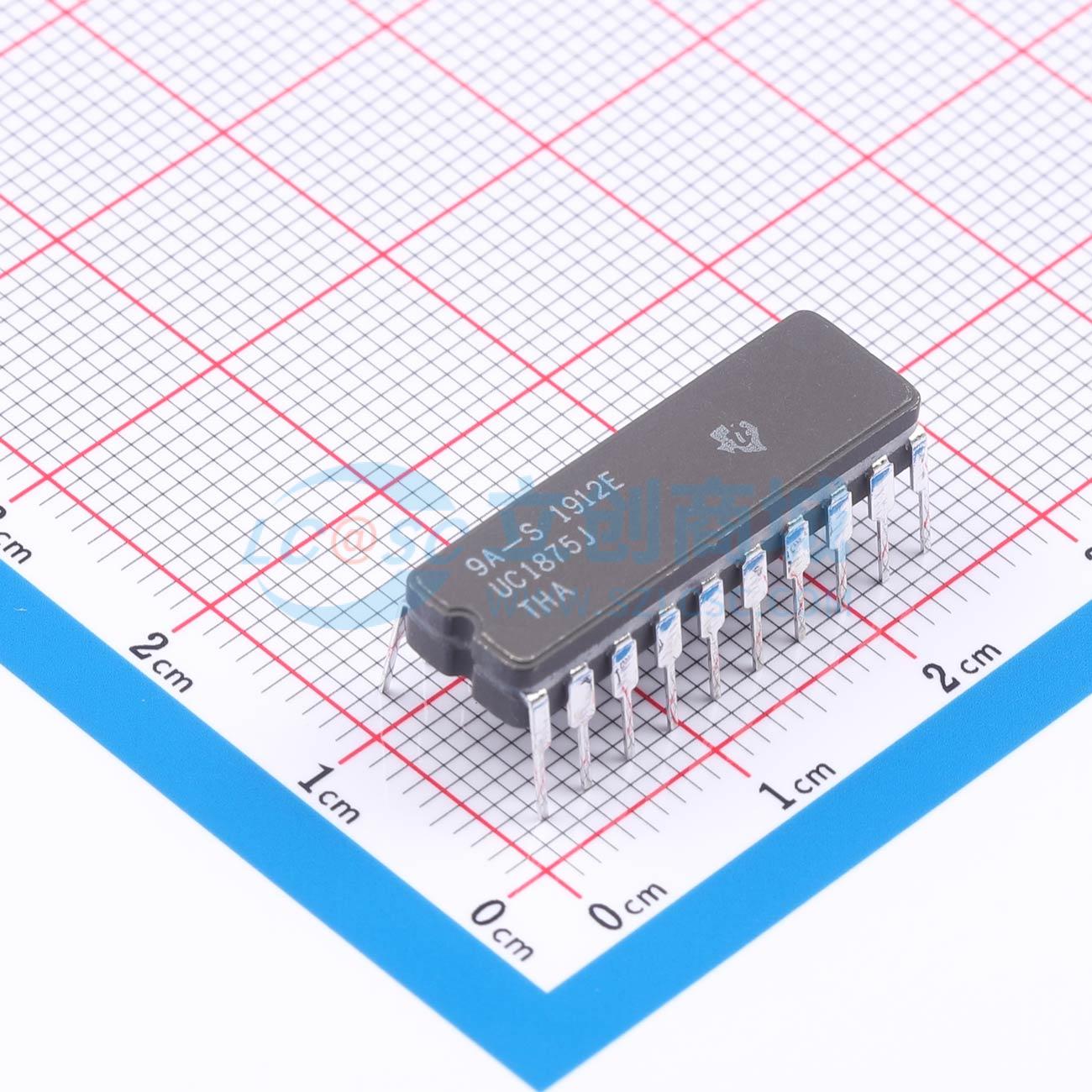

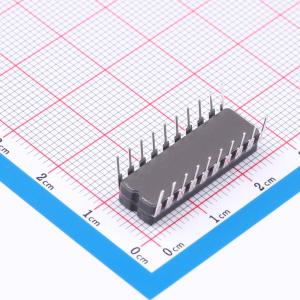

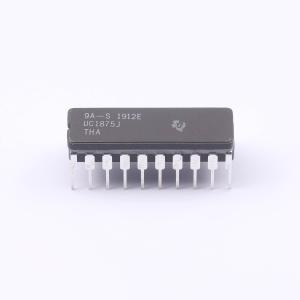

UC1875J

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 通过将一个半桥的开关相对于另一个半桥进行相移，实现对桥功率级的控制，允许在高频下进行恒定频率脉宽调制，并结合谐振零电压开关，以实现高效性能。该系列电路可配置为在电压或电流模式下提供控制，并具有独立的过流关断功能，以实现快速故障保护。提供可编程的时间延迟，以便在每个输出级开启时插入死区时间。该延迟为谐振开关动作提供时间，并且每个输出对（A-B、C-D）可独立控制。振荡器能够在超过2MHz的频率下运行，实际的整体开关频率可达1MHz。除了标准的自由运行模式外，用户可以通过CLOCKSYNC引脚配置这些器件，以接受外部时钟同步信号，或者将多达5个器件锁定在一起，工作频率由最快的器件决定
品牌名称: TI(德州仪器)
商品型号: UC1875J
商品编号: C22445582
商品封装: CDIP-20
包装方式: 管装
商品毛重: 3.04克(g)

商品参数

	属性	参数值
	拓扑结构	全桥式
	功能特性	斜坡补偿；欠压锁定；可调软启动；打嗝限流；欠压保护(UVP)；过流保护(OCP)
	工作温度	-55℃~+125℃
	工作模式	PWM 调制
	输出电压	5V

商品概述

UC1875系列集成电路通过对一个半桥相对于另一个半桥的开关进行相移，实现桥功率级的控制，可结合谐振零电压开关实现恒频脉宽调制，在高频下实现高效率。该系列电路可配置为电压模式或电流模式工作，带有独立的过流关断功能，用于快速故障保护。提供可编程延时，可在每个输出级导通时插入死区时间，为谐振开关动作提供所需时间，该延时可针对每个输出对(A-B、C-D)独立控制。振荡器可工作在超过2MHz的频率，实际可实现最高1MHz的整体开关频率。除标准自由运行模式外，通过CLOCKSYNC引脚，用户可配置器件接受外部时钟同步信号，也可将最多5个器件锁相同步，工作频率由速度最快的器件决定。保护功能包括欠压锁定，可在电源电压达到10.75V阈值之前保持所有输出处于低电平有效状态，内置1.5V迟滞，用于可靠的自举芯片供电。提供过流保护功能，可在故障发生后70nsec内将输出锁存至OFF状态，电流故障电路实现全周期重启操作。附加功能包括带宽超过7MHz的误差放大器、5V基准、软启动功能，以及灵活的斜坡生成和斜率补偿电路。该系列器件提供多种封装可选:20引脚DIP、28引脚"蝙蝠翼"SOIC和28引脚功率PLCC塑料封装，可工作在0℃至70℃以及-25℃至+85℃温度范围；另有密封cerdip封装、表面贴装封装和无引脚陶瓷芯片载体封装，可支持-55℃至+125℃工作温度。

商品特性

零至100%占空比控制
可编程输出导通延时
兼容电压模式或电流模式拓扑
实际可工作在最高1MHz的开关频率
四个2A图腾柱输出
10MHz误差放大器
欠压锁定
启动电流为150μA
UVLO期间输出保持低电平有效
软启动控制
带全周期重启功能的锁存型过流比较器
修整基准

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	10.75V~20V
	开关频率	800kHz~1.2MHz
	输出电流	2A
	最大占空比	100%
