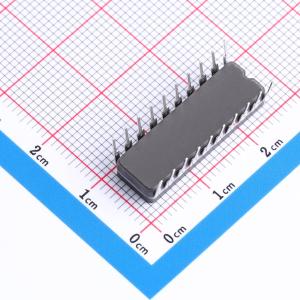

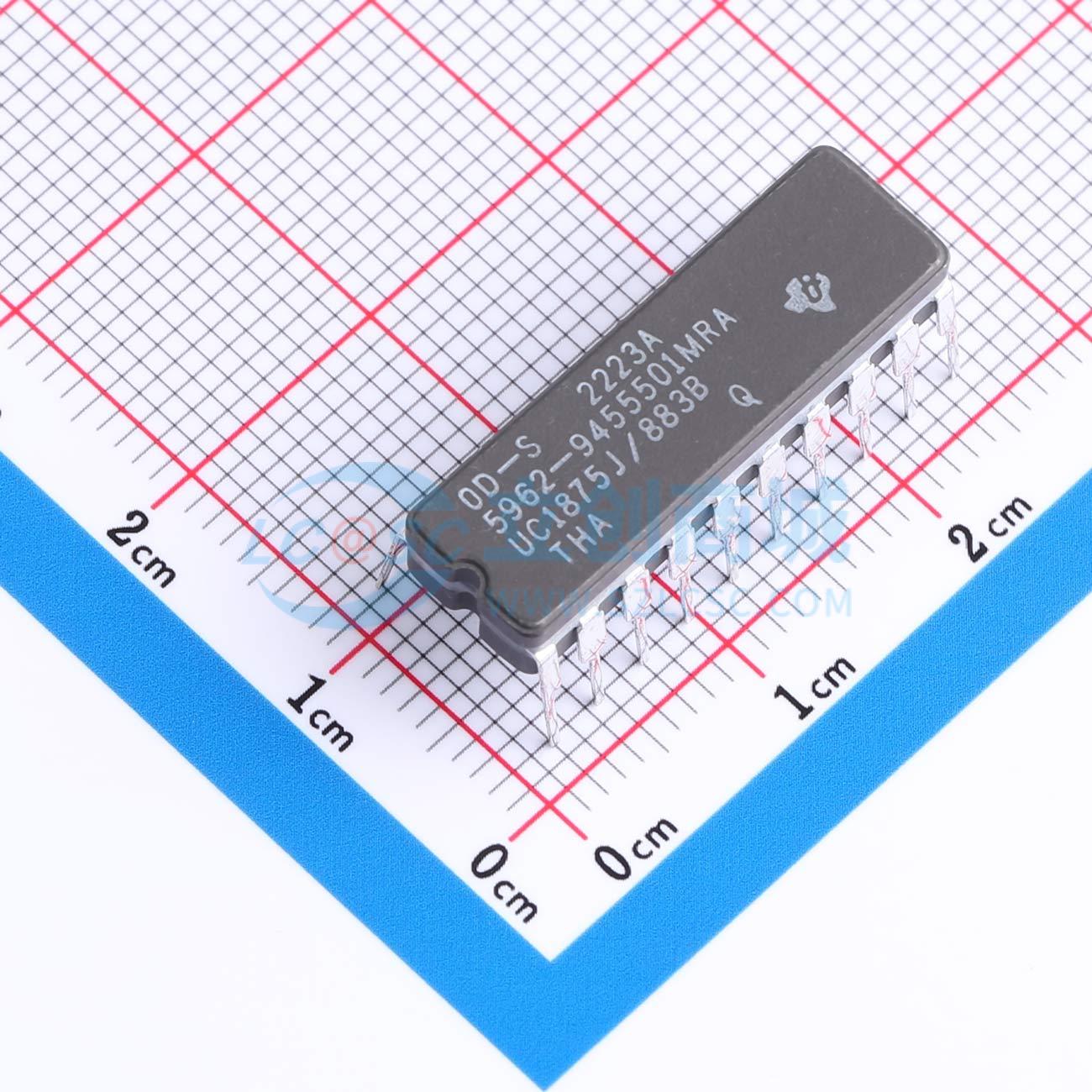

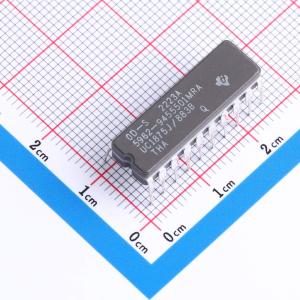

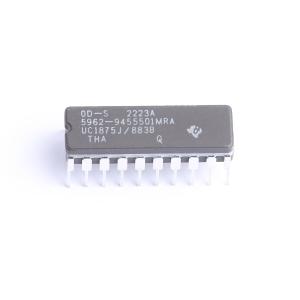

UC1875J883B

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 通过将一个半桥的开关相对于另一个半桥进行相移，实现对桥接功率级的控制，允许在高频下进行恒定频率脉宽调制，并结合谐振零电压开关以实现高效性能。可配置为在电压或电流模式下提供控制，并设有独立的过流关断功能，以实现快速故障保护。提供可编程时间延迟，以便在每个输出级开启时插入死区时间。该延迟可独立控制每个输出对（A-B、C-D），为谐振开关动作提供时间。振荡器能够在超过2MHz的频率下工作，实际整体开关频率可达1MHz。除标准自由运行模式外，通过CLOCKSYNC引脚，用户可配置这些器件以接受外部时钟同步信号，或最多将5个器件锁定在一起，工作频率由最快的器件决定
品牌名称: TI(德州仪器)
商品型号: UC1875J883B
商品编号: C22445581
商品封装: CDIP-20
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	拓扑结构	半桥式
	功能特性	斜坡补偿；打嗝限流；欠压锁定；欠压保护(UVP)；过流保护(OCP)；软启动
	工作温度	-55℃~+125℃
	工作模式	PWM 调制
	输出电压	5V

商品概述

UC1875系列集成电路通过对一个半桥相对于另一个半桥的开关进行移相来实现桥功率级的控制，允许恒频脉宽调制结合谐振零电压开关，在高频下实现高效率性能。该系列电路可配置为提供电压模式或电流模式运行控制，带有独立的过流关断，用于快速故障保护。可编程延时可在每个输出级开通时插入死区时间。该延时为谐振开关动作提供时间，可对每个输出对(A-B、C-D)独立控制。振荡器可工作在超过2MHz的频率，实际可实现最高1MHz的总开关频率。除了标准的自由运行模式，通过CLOCKSYNC引脚，用户可配置这些器件接受外部时钟同步信号，也可将最多5个器件锁在一起，工作频率由最快的器件决定。保护特性包括欠压锁定，可在电源达到10.75V阈值之前保持所有输出处于低电平有效状态。内置1.5V迟滞，用于可靠的自举芯片供电。提供过流保护功能，可在故障发生后70nsec内将输出锁存到关断状态。电流故障电路实现全周期重启运行。额外特性包括带宽超过7MHz的误差放大器，5V基准，支持软启动，以及灵活的斜坡生成和斜率补偿电路。这些器件提供多种封装:适用于0℃至70℃和-25℃至+85℃温度范围的20引脚DIP、28引脚"bat-wing" SOIC和28引脚功率PLCC塑料封装；以及适用于-55℃至+125℃运行的密封cerdip、表面贴装和无引线陶瓷芯片载体封装。

商品特性

零至100%占空比控制
可编程输出开通延时
兼容电压模式或电流模式拓扑
开关频率实际可运行至1MHz
四个2A图腾柱输出
10MHz误差放大器
欠压锁定
低启动电流，为150μA
欠压锁定期间输出低电平有效
软启动控制
带全周期重启功能的锁存过流比较器
修整基准

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	10.75V~20V
	开关频率	800kHz~1.2MHz
	输出电流	2A
	最大占空比	100%
