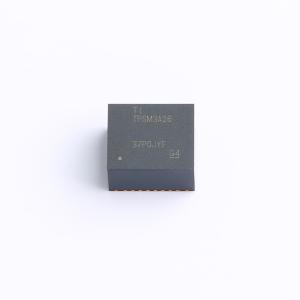

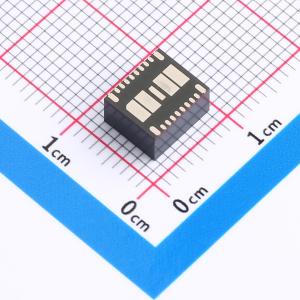

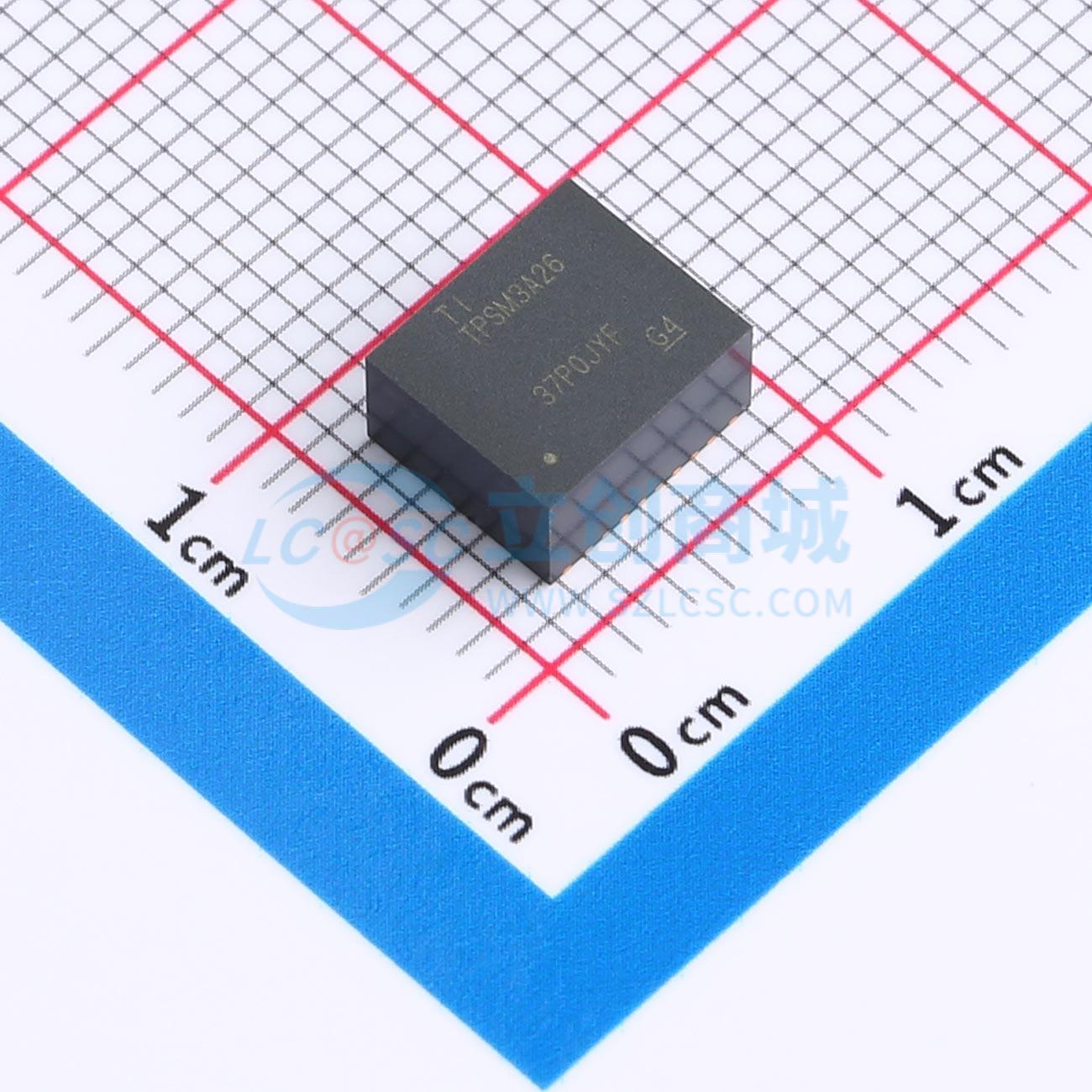

TPSM843A26RDGR

4V至18V输入、16A降压电源模块

描述: TPSM843A26 是一款高效率 18V、16A 同步降压模块，采用内部补偿的定频高级电流模式 (ACM) 控制架构，可在处于 FCCM 模式长期运行的同时，产生 0.5V 至 7V 的输出电压。该模块可提供高效率，且运行时的开关频率高达 2.2MHz。该模块采用 6.5mm x 7.5mm x 4mm 超模压封装，非常适合需要小解决方案尺寸的设计。
品牌名称: TI(德州仪器)
商品型号: TPSM843A26RDGR
商品编号: C22445539
商品封装: B3QFN-25(6.5x7.5)
包装方式: 袋装
商品毛重: 0.995克(g)

商品参数

商品概述

TPSM843A26 是一款高效率 18V、16A 同步降压模块，采用内部补偿的定频高级电流模式 (ACM) 控制架构，可在处于 FCCM 模式长期运行的同时，产生 0.5V 至 7V 的输出电压。该模块可提供高效率，且运行时的开关频率高达 2.2MHz。该模块采用 6.5mm x 7.5mm x 4mm 超模压封装，非常适合需要小解决方案尺寸的设计。其他功能包括高精度电压基准、可选的软启动时间、单调启动至预偏置输出、可选的电流限制、可调 UVLO（通过 EN 引脚实现）以及全套故障保护。

商品特性

固定频率、内部补偿高级电流模式 (ACM) 控制
集成了 6.5mΩ 和 2mΩ MOSFET、电感器和基本无源器件
4V 至 18V 输入电压范围
0.5V 至 7V 输出电压范围
真差分遥感放大器 (RSA)
三种可选的 PWM 斜坡选项，可优化控制环路性能
五种可选的开关频率：500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz
与一个外部时钟同步
0.5V，整个温度范围内的电压基准精度为 ±0.5%
1ms、2ms、4ms 和 8ms 可选软启动时间
单调启动至预偏置输出
具有可调节输入欠压锁定功能的使能端
电源正常输出监视器
输出过压、输出欠压、输入欠压、过流和过热保护
-40°C 至 125°C 的工作结温范围
6.5mm × 7.5mm × 4.0mm、25 引脚超模压 QFN 封装
无铅（符合 RoHS 标准）
与以下器件引脚兼容：20A - TPSM843B22 和 12A - TPSM843A22

应用领域

无线和有线通信基础设施设备
光纤网络
测试和测量
医疗和保健

优惠活动

9.8折

购买数量

(1000个/袋，最小起订量 1 个)

个

起订量：1 个1000个/袋

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4V~18V
	输出电压精度	±5‰
	输出电压(Vout)	500mV~7V
	输出电流(最大值)	16A

	属性	参数值
	静态电流(Iq)	1.6mA
	特性	过流保护；过压保护；欠压保护；过热保护
	长度	6.5mm
	宽度	7.5mm
	高度	4mm
	工作温度	-40℃~+125℃
