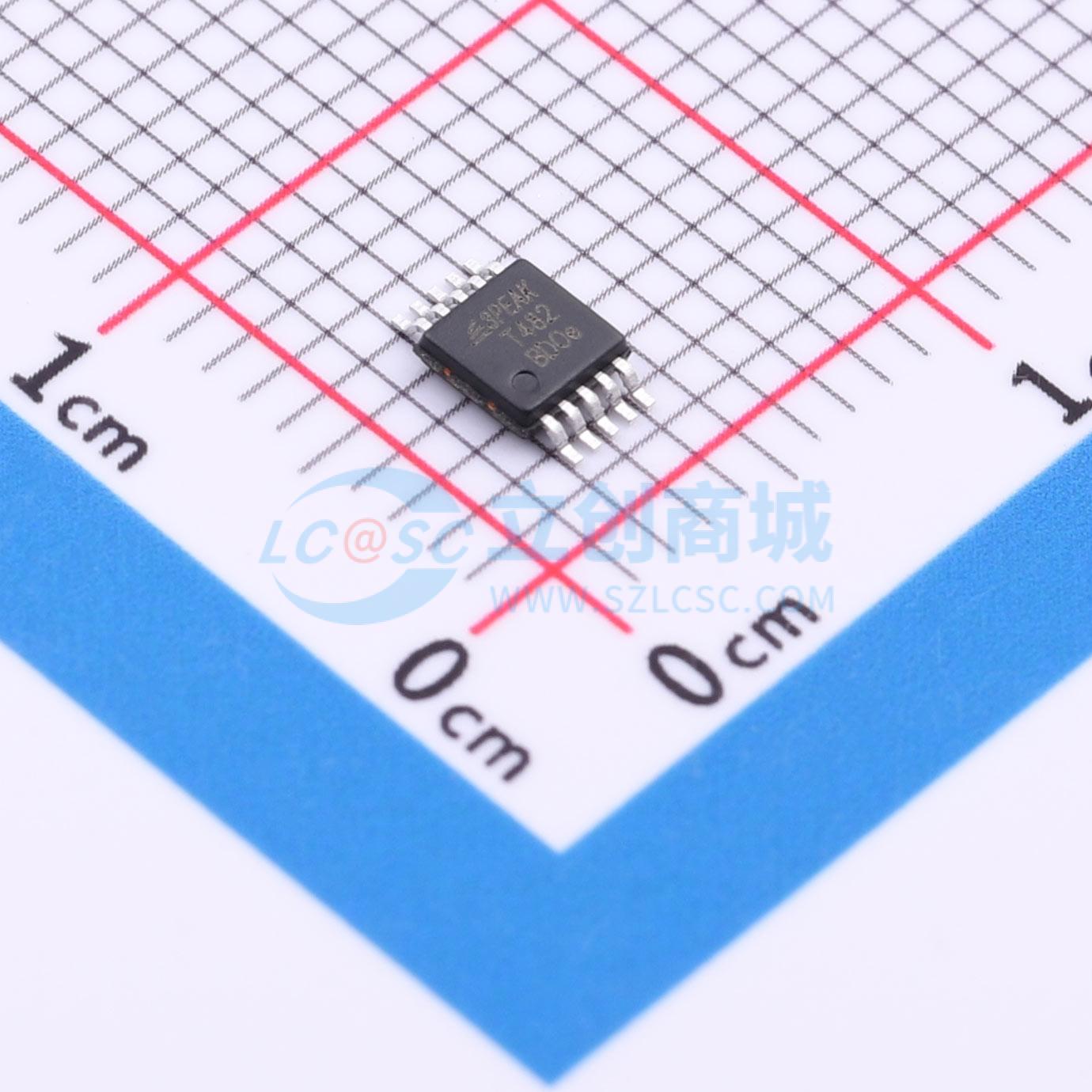

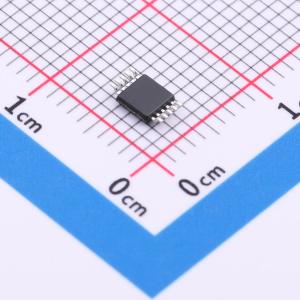

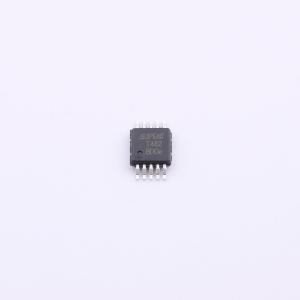

TPT482-VS2R
3.3V和5.0V全双工RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT482-VS2R
- 商品编号
- C22445544
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 32Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±20kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 2.5mA | |
| 通讯模式 | 全双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
TPT480和TPT482是符合IEC61000 ESD防护标准的产品，支持±12kV IEC接触放电和±15kV IEC空气放电。这些3.0V ~ 5.5V收发器符合RS-485和RS-422全双工通信标准。该系列产品的发射器在RS-485要求的54Ω负载下能提供出色的差分输出电压。器件具有极低的总线电流，对RS-485总线呈现真正的“1/8单位负载”。这使得网络上最多可连接256个收发器而无需使用中继器。接收器输入端采用“完全故障安全”设计，确保当接收器输入悬空、短路或处于已端接但未驱动的总线上时，接收器输出为逻辑高电平。TPT480和TPT482专为全双工RS485设计，支持SOP8、DFN3X3-8、MSOP10和SOP14封装，工作温度范围为-40℃至125℃。
商品特性
- 符合全双工EIA-485标准
- 热插拔电路 - 在上电/掉电期间，Tx和Rx输出保持三态
- 供电电压：3.0V ~ 5.5V
- 输入共模范围：-7V ~ +12V
- 数据速率：32Mbps
- 单总线上最多支持256个节点（1/8单位负载）
- 完全故障安全接收器（开路、短路、端接）
- 总线引脚保护：
- ±20 kV HBM ESD
- ±12 kV IEC61000-4-2接触放电
- ±15 kV IEC61000-4-2空气放电
- 工作温度范围：-40℃至125℃
应用领域
- 工业控制
- 电网基础设施
- 视频监控
- 通信基础设施
