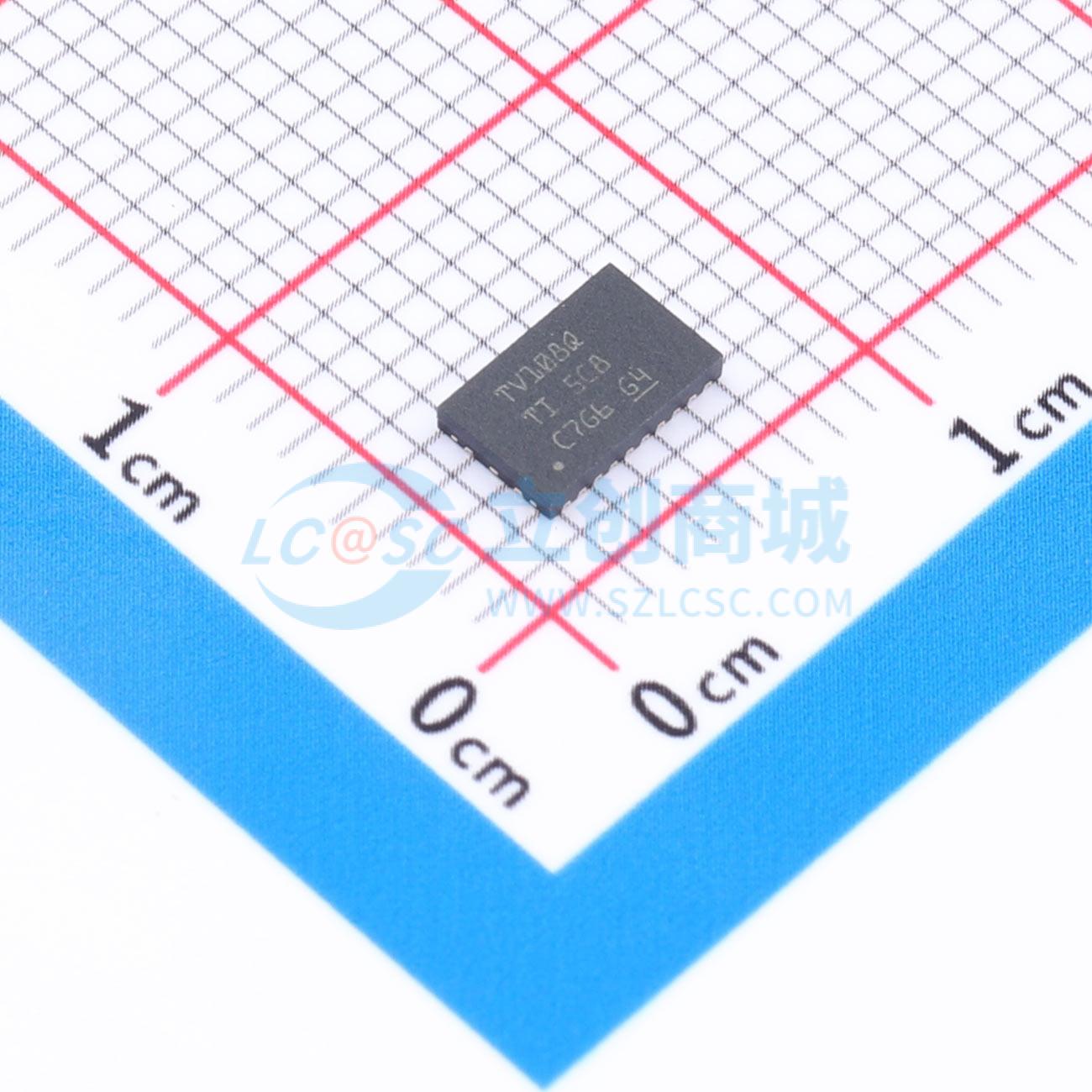

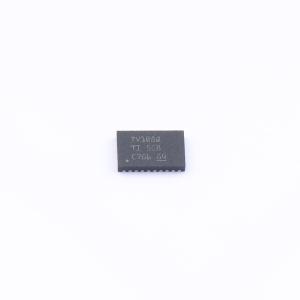

TXV0108QWRGYRQ1

汽车类8位方向控制型低偏斜低抖动电压转换器或缓冲器

描述: 是一款8位双电源方向控制型低偏斜低抖动电压转换器件。可用于在实现偏斜敏感接口（例如Ethernet MAC和PHY器件之间的RGMI）时进行转接驱动、电压转换和上电隔离。Ax I/O引脚和控制引脚（DIR、OE）以VCCA逻辑电平为基准，Bx I/O引脚以VCCB逻辑电平为基准。具有改进的通道间偏斜、占空比失真和对称上升和下降时间，适用于需要严格时序条件的应用
品牌名称: TI(德州仪器)
商品型号: TXV0108QWRGYRQ1
商品编号: C22445562

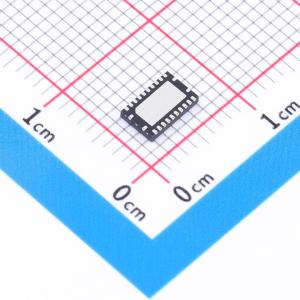

商品封装: VQFN-24-EP(3.5x5.5)
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

商品概述

TXV0108-Q1是一款8位双电源方向控制的低偏斜、低抖动电压转换器件。该器件可在实现偏斜敏感接口（例如以太网MAC与PHY器件之间的RGMII接口）时，用于重驱动、电压转换和电源隔离。Ax I/O引脚和控制引脚（DIR、OE）以VCCA逻辑电平为参考，Bx I/O引脚以VCCB逻辑电平为参考。该器件改进了通道间偏斜、占空比失真，并且拥有对称的上升和下降时间，适用于要求严格时序条件的应用。该器件针对使用Ioff的部分掉电应用进行了完整规范。Ioff电路会禁用输出，从而防止器件掉电时产生破坏性的回流电流。VCC隔离特性的设计为:若任意一个VCC电源处于或接近0V，两个端口都将切换为高阻态。该特性可实现多个MAC和PHY之间通信的电源隔离，在MAC和PHY异步上电的场景下可防止器件之间的回流电流。当OE设置为低电平时，DIR为高电平允许数据从A传输到B，DIR为低电平允许数据从B传输到A。当OE设置为高电平时，Ax和Bx引脚都将被强制进入高阻态。

商品特性

可配置设计允许每个端口工作在1.14V至3.6V的电源范围，1.65V至3.6V下支持最高500Mbps速率
通过AEC-Q100认证，适用于汽车应用
符合RGMII 2.0时序规范
上升下降时间小于750ps
占空比失真小于±5%
通道间偏斜小于±400ps
单通道最高支持250Mbps
集成10Ω阻尼输出电阻，可减少信号反射
高驱动强度，3.6V下最高可达12mA
全可配置对称双电源轨设计
1.8V至3.3V下峰值到峰值抖动为390ps，可实现信号完整性性能
具备VCC隔离和VCC断开功能
Ioff支持部分掉电模式工作
闩锁性能超过JESD 78 II类标准的100mA要求
ESD保护符合JESD 22标准:2000V人体模型，1000V充电器件模型
低功耗:25℃下最大电流为10μA，-40℃至125℃下最大电流为20μA
工作温度范围为-40℃至+125℃
提供带可焊侧翼的VQFN (RGY) 封装

应用领域

中短程
ADAS域控制器
HVAC控制器设计
机器视觉相机
机架服务器主板
IP电话

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	数据速率	500Mbps
	工作电压(VCCA)	1.14V~3.6V
	工作电压(VCCB)	1.14V~3.6V
	输出类型	三态

	属性	参数值
	工作温度	-40℃~+125℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	接口类型	以太网
	芯片类型	电平转换器
