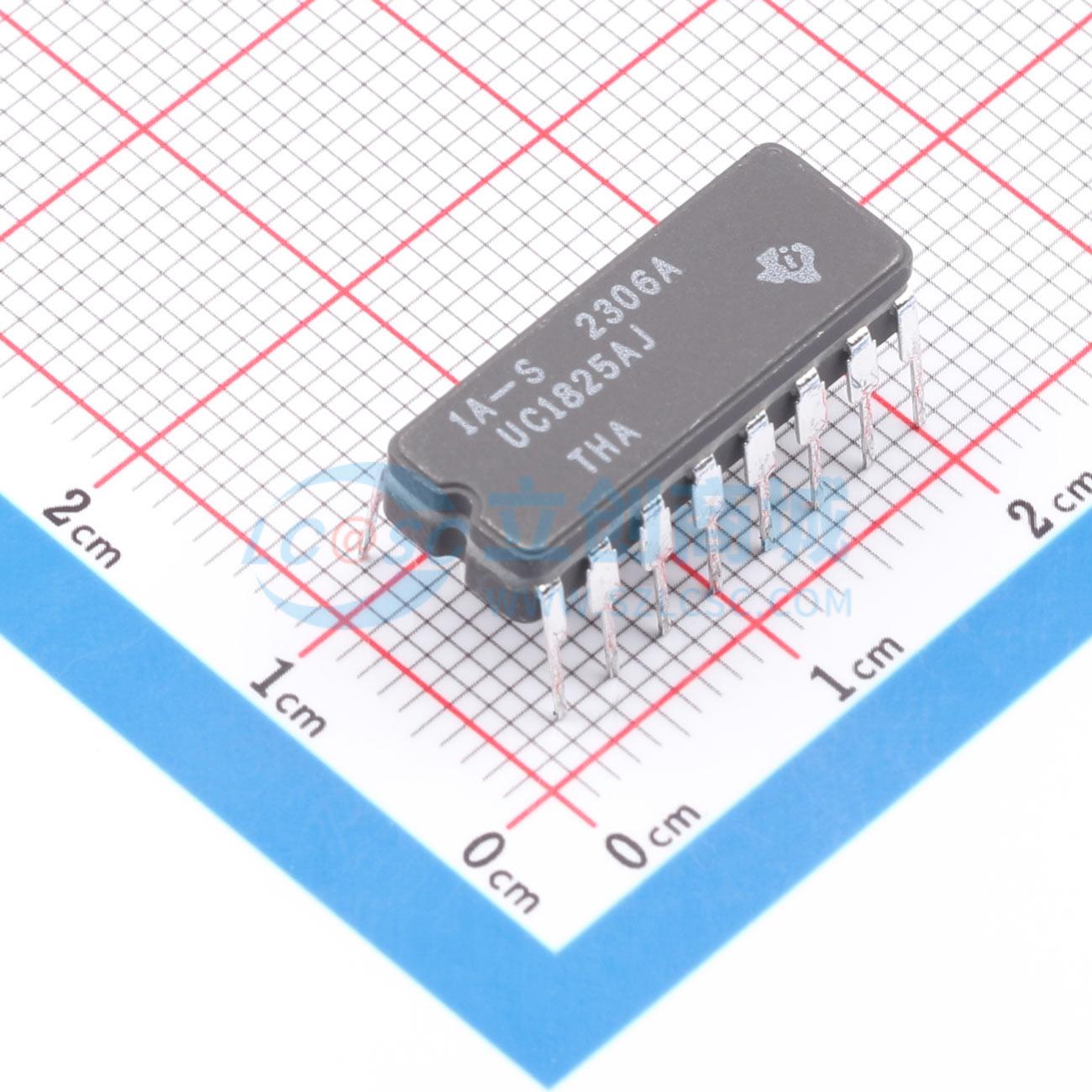

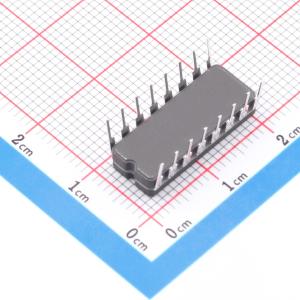

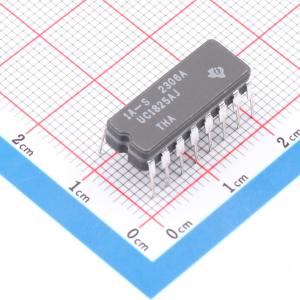

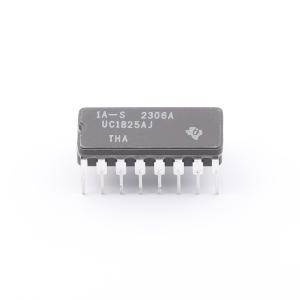

UC1825AJ
高速PWM控制器，与电压或电流模式控制方法兼容，工作频率高达1MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PWM 控制器是标准系列的改进版本，其中几个电路块的性能得到了提升。误差放大器增益带宽积为 12MHz，而输入失调电压为 2mV。电流限制阈值经验证为耐受的 5%。为实现精准死区时间控制，振荡器放电电流额定值为 10mA。频率精度被提升至 6%。典型值为 100μA 的启动电源电流非常适合于脱机应用
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC1825AJ
- 商品编号
- C22445576
- 商品封装
- CDIP-16
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 开关频率 | 350kHz~450kHz | |
| 输出电流 | 2.2A | |
| 最大占空比 | 85% |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压锁定；可调软启动；前沿消隐；短路保护(SCP)；过流保护(OCP) | |
| 工作温度 | -55℃~+125℃ | |
| 工作模式 | PWM 调制 |
