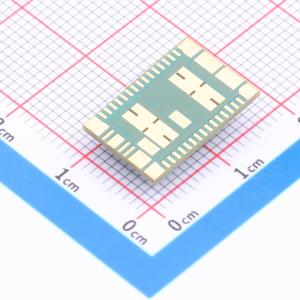

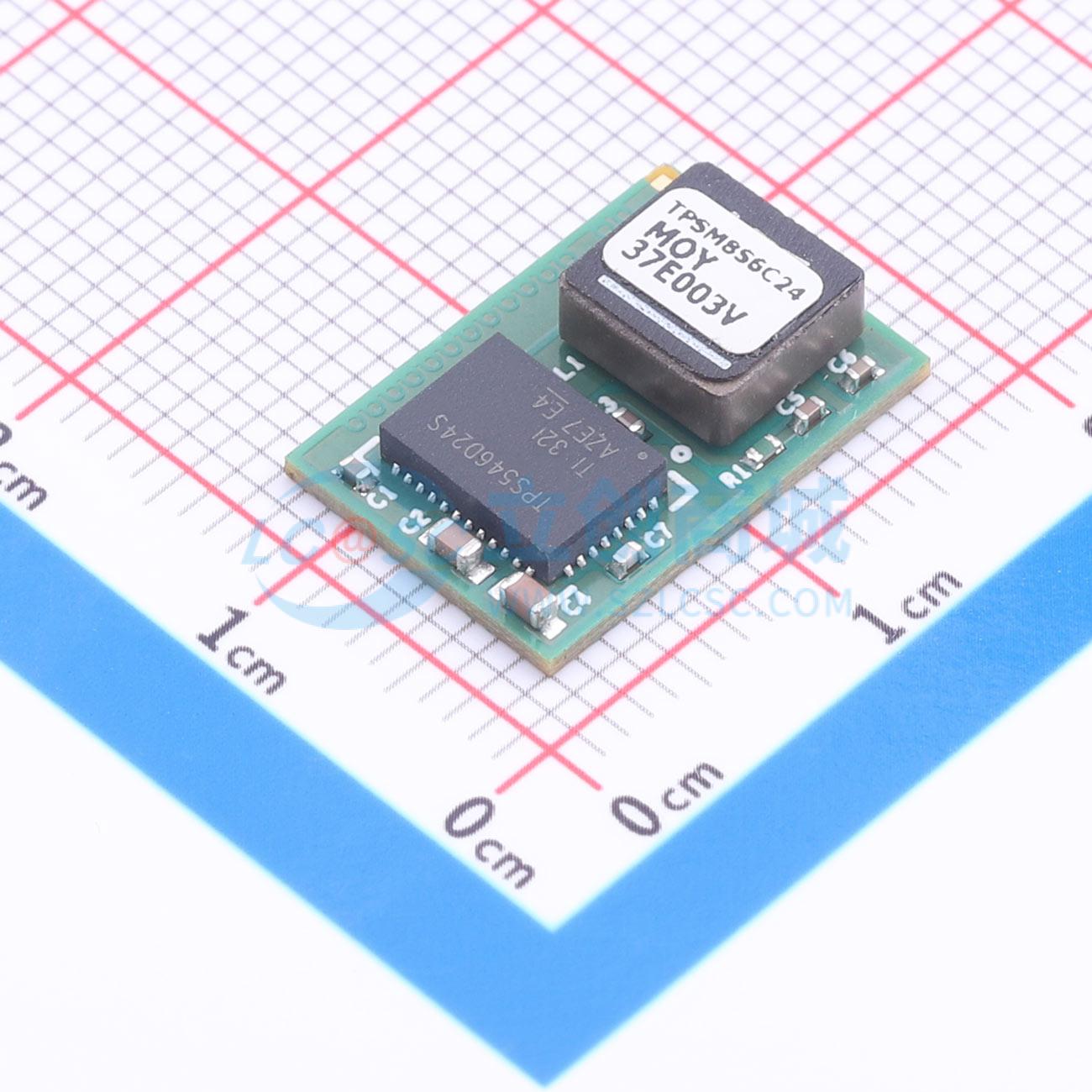

TPSM8S6C24MOYR

TPSM8S6C24是一款高度集成、易于使用的非隔离式DC/DC降压电源模块，增加了制造商特定的PMBus命令，并且增加了EXTENDED_WRITE_PROTECT和PASSKEY功能，通过比标准写保护命令更高分辨率的限制写入功能，提高了对PMBus恶意访问的安全性。

TPSM8S6C24是一款35A电源模块，通过4倍堆叠能力可提供高达140A的电流。该器件可以选择用外部5V电源驱动内部5V LDO，以实现低至2.95V的输入电压范围，并提高转换器的效率。

TPSM8S6C24电源模块采用专有的固定频率电流模式控制，具有输入前馈和可选的内部补偿组件，可在宽范围的输出电容下实现最小尺寸和稳定性。

PMBus接口支持1MHz时钟，为转换器配置以及关键参数（包括输出电压、输出电流和内部管芯温度）的监控提供了方便、标准化的数字接口。根据系统要求，对故障条件的响应可以设置为重启、锁存关闭或忽略。堆叠设备之间的反向通道通信使所有为单输出轨供电的TPSM8S6C24转换器能够共享单个地址，从而简化系统软件/固件设计。关键参数（包括输出电压、开关频率、软启动时间和过流故障限制）也可以通过BOM选择进行配置，无需PMBus通信，以支持无程序上电。

• 集成扩展安全功能
• 当PVIN连接到AVIN且使用内部LDO时，输入电压范围为4.25V至16V
• 当PVIN和AVIN采用分离轨，或VDD5使用外部偏置时，输入电压范围为2.95V至16V
• 集成MOSFET、电感器和基本无源元件
• 采用平均电流模式控制，具有可选的内部补偿
• 通过引脚带实现0.5V至3.6V的输出电压范围
• PMBus VOUT_COMMAND范围为0.25V至3.6V
• 具有广泛的PMBus命令集，可遥测VOUT、IOUT和管芯温度
• 差分远程感应，内部反馈分压器可实现小于1%的VOUT误差
• 工作结温范围为 -40°C至 +125°C
• 通过PMBus实现AVS和裕度调节功能
• 多功能选择（MSEL）引脚，用于引脚带编程PMBus默认值
• 9种可选开关频率，范围为275kHz至1.1MHz
• 频率同步输入和输出
• 支持预偏置输出
• 采用16mm × 11mm × 4.3mm、45引脚的MOY封装
• 可使用WEBENCH电源设计器，利用TPSM8S6C24创建定制设计

• 数据中心交换机、机架服务器
• 有源天线系统、远程无线电和基带单元
• 自动化测试设备、CT、PET和MRI
• ASIC、SoC、FPGA、DSP核心和I/O电压
