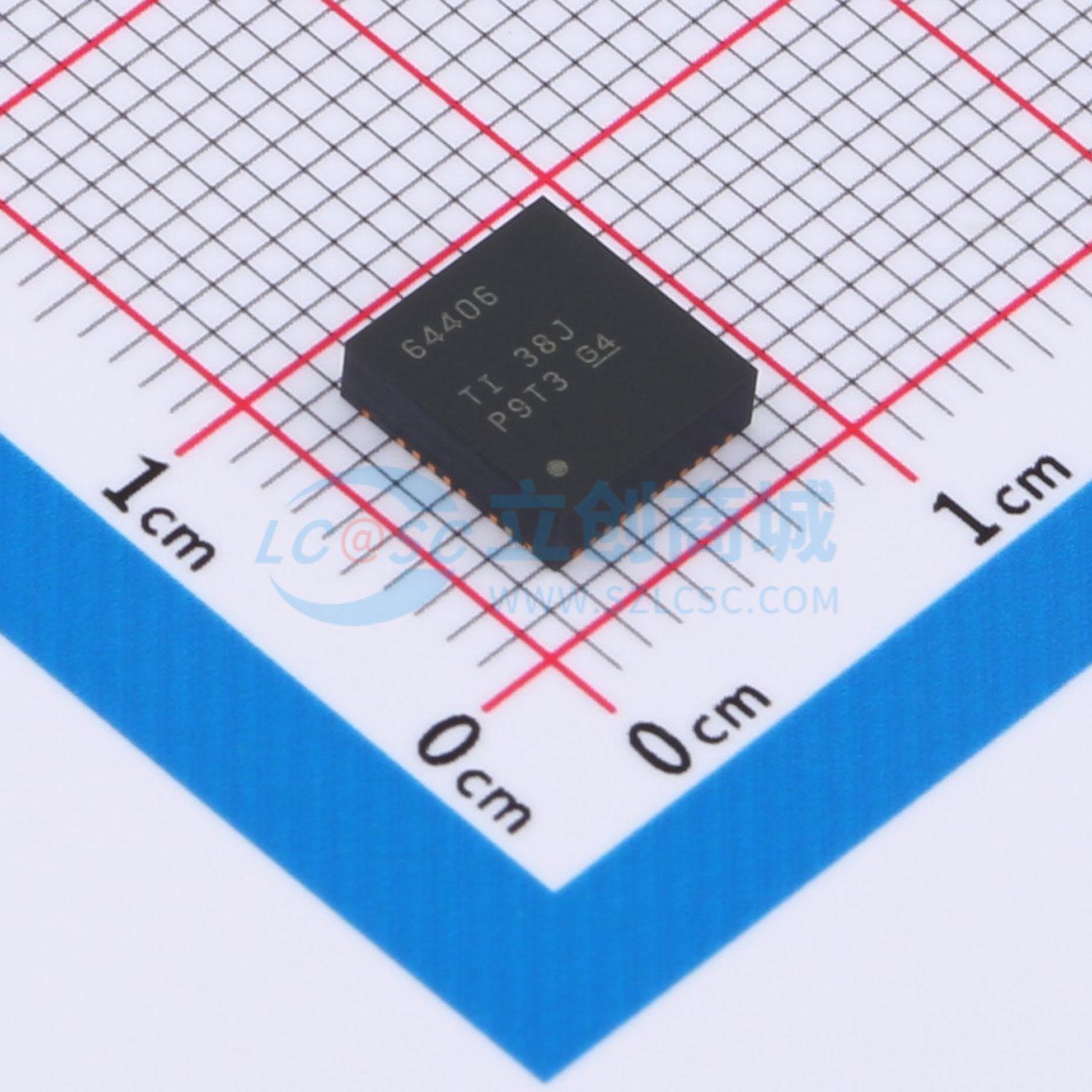

温馨提醒：图片仅供参考，商品以实物为准

TPSM64406RCHR

降压型 3A 3V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPSM6440xx 是一种高度集成的支持 36V 输入的直流/直流设计，它将多个功率 MOSFET、一个屏蔽式电感器和多个无源器件结合在增强型 HotRod QFN 封装中。该器件采用交错式、可堆叠的电流模式控制架构来支持双路输出或高电流单路输出，以实现简单环路补偿、快速瞬态响应、出色的负载调整率和线性调整率，以及准确的电流共享，输出时钟支持多达六相（电流高达 18A）。该模块的 VIN 和 VOUT 引脚位于封装的边角处，可优化输入和输出电容器的放置。模块下方具有一个大的散热焊盘，可在制造过程中实现简单布局和轻松处理。 TPSM6440xx 具有 1V 到 16V 的输出电压，旨在快速、轻松地实现小尺寸 PCB 的低 EMI 设计。总体设计仅需六个外部元件，并省去了设计流程中的磁性元件选型。尽管针对空间受限型应用采用了简易的小尺寸设计，但 TPSM6440xx 模块还提供了许多特性来实现稳健的性能：具有迟滞功能的精密使能端可实现输入电压 UVLO 调节，而展频可改善 EMI。与集成式 VCC、自举和输入电容器一起使用，可提高可靠性和密度。该模块可配置为在满负载电流范围 (FPWM) 内保持恒定开关频率，也可配置为可变频率 (PFM) 以提高轻负载效率。包含 PGOOD 指示器，可实现时序控制、故障报告和输出电压监测功能。
品牌名称: TI(德州仪器)
商品型号: TPSM64406RCHR
商品编号: C22445537
商品封装: QFN-28(6.5x7)
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

TPSM6440xx是一款高度集成的36V输入DC/DC设计产品，它在增强型HotRod QFN封装中集成了功率MOSFET、屏蔽电感和无源元件。该器件支持双输出或大电流单输出，采用交错、可堆叠的电流模式控制架构，便于进行环路补偿、实现快速瞬态响应、具备出色的负载和线性调节能力，以及精确的电流共享功能，其输出时钟支持多达6相，电流可达18A。该模块的VIN和VOUT引脚位于封装的角落，便于优化输入和输出电容的布局。模块下方的大散热垫使布局简单，便于制造过程中的操作。

采用ZEN 2开关技术的TPSM6440xx专为最小化电磁干扰（EMI）而设计。该器件在对称封装和HotRod™ QFN封装中配备了双随机扩频（DRSS）和集成高频旁路电容，以降低开关节点振铃和辐射噪声。TPSM6440xx的输出电压范围为1V至16V，旨在以小PCB占位面积快速轻松地实现低EMI设计。VCC和自举电容也集成在内，使所需的外部组件总数减少至仅六个。该模块可配置为在全负载电流范围内采用恒定开关频率（FPWM），或采用可变频率（PFM）以提高轻载效率。开关频率可在200kHz至2.2MHz之间同步，以避免对噪声敏感的频段。

商品特性

多功能双输出电压或多相单输出同步降压模块
集成MOSFET、电感和控制器
3V至36V的宽输入电压范围
0.8V至16V的可调输出电压
6.5mm × 7.0mm × 2mm的塑封封装
-40°C至125°C的结温范围
具备负输出电压能力
全负载范围内超高效率
峰值效率达93.5%以上
具备外部偏置选项以提高效率
外露焊盘，热阻低。评估模块热阻θJA = 20°C
关断静态电流典型值为0.6µA
ZEN 2开关
具有双输入路径和集成电容的低噪声封装可减少开关振铃
符合CISPR 11和32 B类辐射标准
HotRod™封装可将开关节点振铃降至最低
专为可扩展电源设计
具备固有保护特性，设计可靠
精确使能输入和漏极开路PGOOD指示器，用于排序、控制和输入电压欠压锁定（UVLO）
过流和热关断保护
可使用WEBENCH®电源设计器，利用TPSM64406创建定制设计

应用领域

测试与测量
工厂自动化与控制
降压和反相降压-升压电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	800mV~16V
	输出电流	3A
	开关频率	300kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	可调
