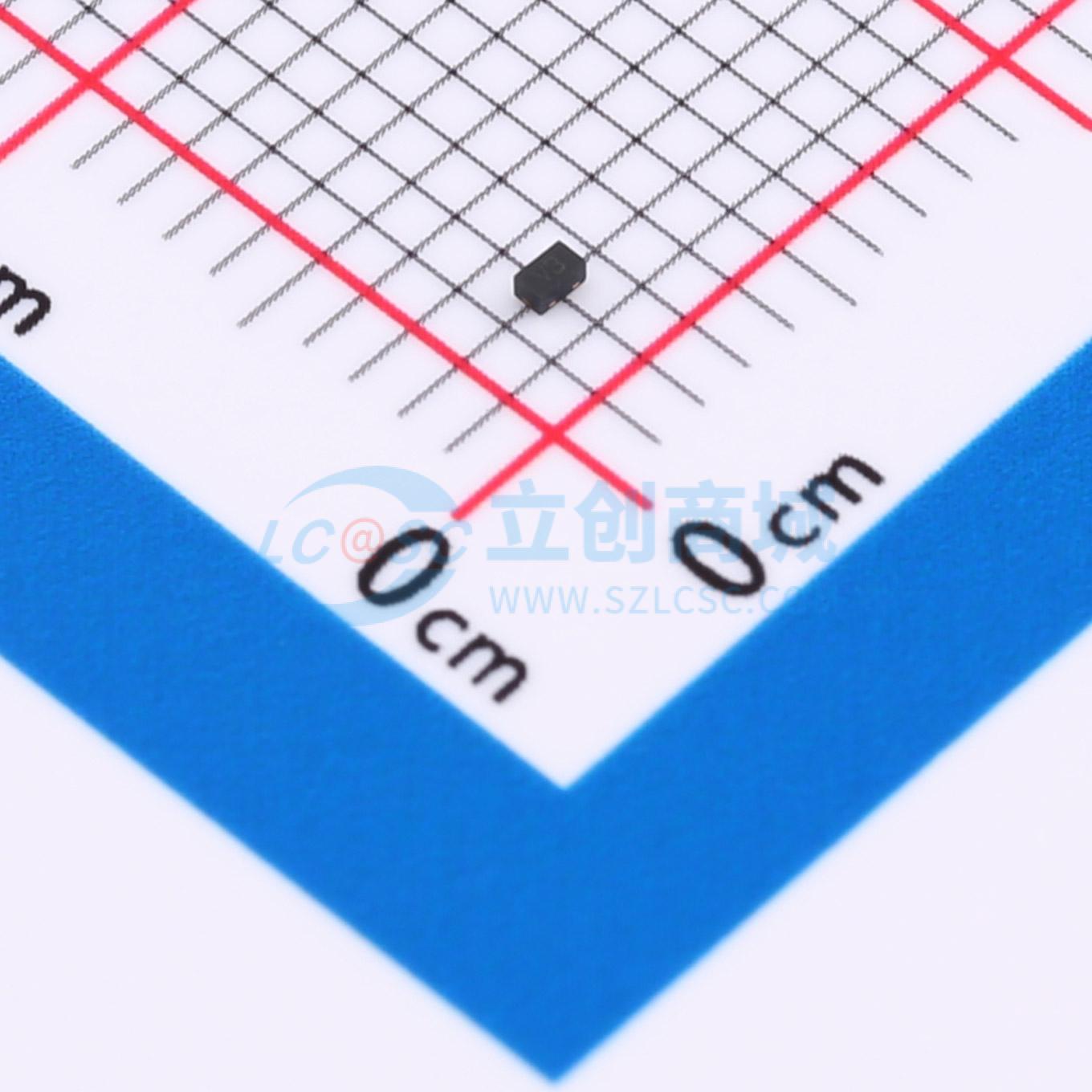

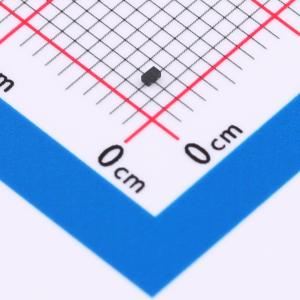

HPESD5V0U1BL
双向ESD 5V截止 峰值浪涌电流：2.5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为双向类型，仅有一个通道。工作电压5V，可承受2.5A电流。结电容典型值为2.5pF。适用于多种电子产品，能有效双向防护静电和浪涌干扰，确保设备稳定运行，提升设备的安全性和可靠性。
- 商品型号
- HPESD5V0U1BL
- 商品编号
- C22439676
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.006423克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
HPESD5V0U1BL可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为面临ESD的设计提供了一流的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。封装形式为DFN1006 - 2L。
商品特性
- 超低电容2.5 pF
- 低钳位电压
- 小外形尺寸：0.039英寸×0.024英寸（1.00 mm×0.60 mm）
- 低外形高度：0.020英寸（0.5 mm）
- 耐受电压：5 V
- 低泄漏
- 响应时间通常< 1.0 ns
- IEC61000 - 4 - 2 4级ESD保护
- 这是一款无铅器件
