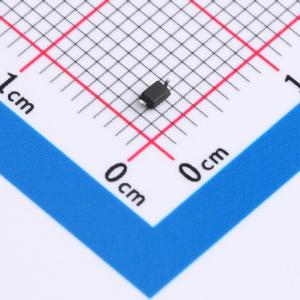

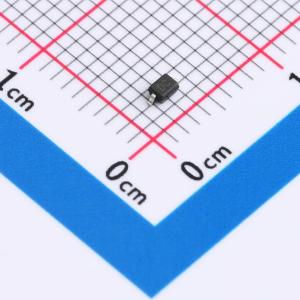

温馨提醒：图片仅供参考，商品以实物为准
HGBLC12C
双向ESD 12V截止 峰值浪涌电流：15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 为您精选的这款TVS/ESD保护器件，专为高可靠性电子系统设计。12V反向截止电压保证电路正常运行，而30V最大钳位电压能有效抵御瞬时高压冲击。其特色在于15安培的峰值脉冲电流处理能力，及高达400瓦的峰值脉冲功率，确保在面临10/1000微秒严苛脉冲时，依旧提供坚若磐石的保护效果。为您的电路板、通信设备等精密电子应用提供强大的安全保障，确保设备稳定运行，远离静电与浪涌的威胁。
- 商品型号
- HGBLC12C
- 商品编号
- C22396440
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.030333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 16.5V；26V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 15V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
HGBLC12C 可保护敏感的半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的箝位能力、低漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 超低电容 0.6 pF（典型值）
- 400W 峰值脉冲功率（8/20μs）
- 工作电压 12V
- 符合以下标准：--IEC 61000-4-2（静电放电）抗扰度测试 空气放电：+30KV 接触放电：+30KV --IEC 61000-4-5（雷击）15A（8/20μS） --IEC 61000-4-4（电快速瞬变脉冲群）80A（5/50ns）
- 符合 RoHS 标准
