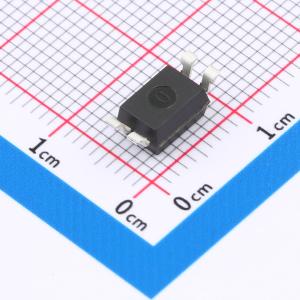

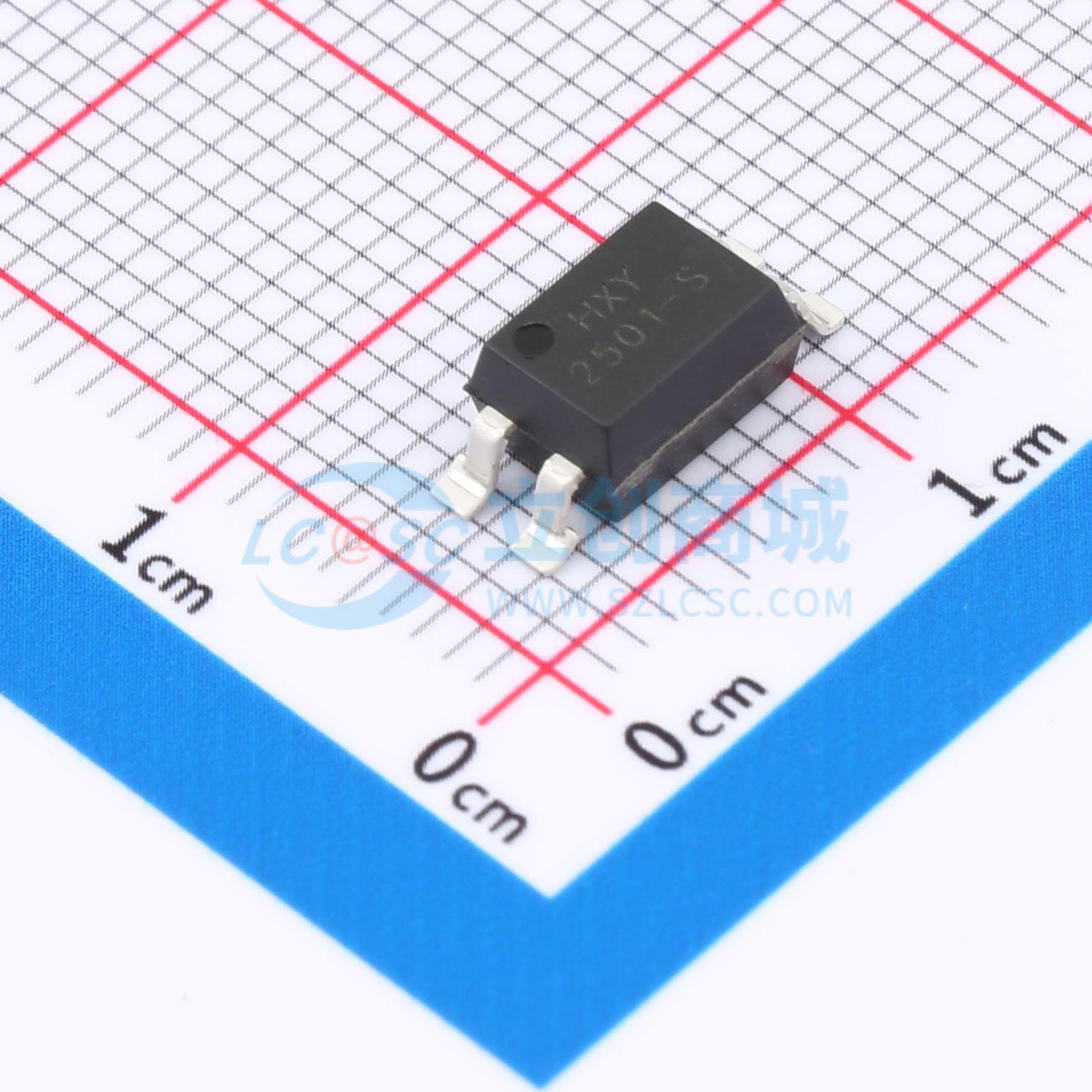

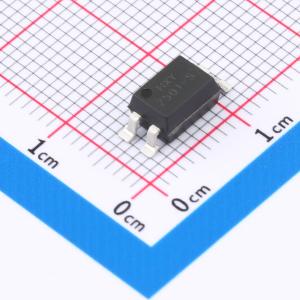

温馨提醒：图片仅供参考，商品以实物为准
HPS2501-S
输入电压类型:DC 正向电压:1.17V 输出电流:50mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款直流输入光耦合器采用光电三极管输出，正向电压仅为1.17V，节能高效。50mA的输出电流能力，确保信号传递既快速又精准。适用于需要优异信号隔离性能的电子设备，如家用电器控制、仪表传感系统及计算机接口，为您的电路设计提供稳定、安全的数据传输方案。
- 商品型号
- HPS2501-S
- 商品编号
- C22396461
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.17V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | 0℃~+70℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
HPS2501是一款可控制的光电耦合器件，用于电路之间的信号传输，实现前端与负载的完全电气隔离，旨在提升安全性、降低电路干扰并简化设计。
商品特性
- 电流转换比范围：80 ~ 600%（IF = 5mA, VCE = 5V）
- 输入-输出隔离电压：5000 Vrms
- 集电极-发射极击穿电压：BVCEO ≥ 80 V
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 办公设备
- 家用电器
