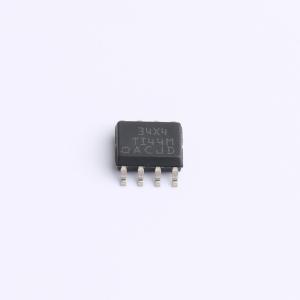

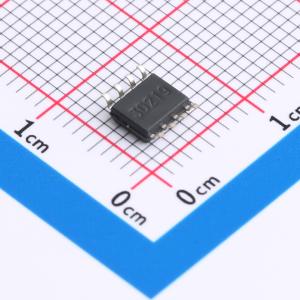

温馨提醒：图片仅供参考，商品以实物为准
TCAN3414DR
TCAN3414 3.3-V CAN FD 收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3 V单电源操作，支持高达5 Mbps的数据速率，具有低功耗待机模式。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TCAN3414DR
- 商品编号
- C22396693
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 3V~3.6V | |
| 工作电流 | 42mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 1 | |
| 静态电流 | 17uA | |
| 功能特性 | 唤醒功能；热插拔保护；欠压保护；热关断保护；ESD保护；TXD占优超时；低功耗模式；总线故障保护 |
商品概述
TCAN341x 是具有待机模式和 ±58V 总线关断功能的 3.3V CAN FD 收发器。
商品特性
- 3.3V 单电源工作
- 无需使用 5V 稳压器，从而节省 BOM 成本并减小 PCB 空间
- 在同构和异构网络中实现出色的 EMC 运行
- 符合 ISO 11898-2:2016 物理层标准要求
- 支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2、5 和 8Mbps）
- 具有较短的对称传播延迟时间，可增加时序裕量
- TCAN3413 的 I/O 电压范围支持 1.7V 至 3.6V
- 接收器共模输入电压为 ±30V
- 总线故障保护可达 ±58V
- 总线引脚上提供 IEC ESD 保护，等级为 ±10kV
- 内置欠压保护
- 具备 TXD 显性超时 (DTO) 功能
- 具备热关断保护 (TSD) 功能
- 支持正常模式
- 支持带远程唤醒请求功能的低功耗待机模式
- 仅 TCAN3414 支持超低功耗关断模式
- 优化了未上电时的性能
- 未上电时总线和逻辑引脚为高阻抗，不对运行总线或应用造成负载
- 支持热插拔，可实现总线和 RXD 输出上电和断电无干扰运行
- 提供小型 8 引脚 SOIC、SOT-23 和无引线 VSON-8 封装，可提高自动光学检测 (AOI) 能力
应用领域
- 工厂自动化
- 电网基础设施
- 工业运输
- 电机驱动器
