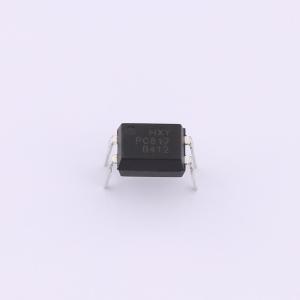

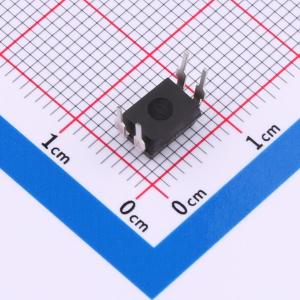

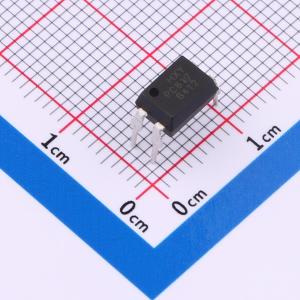

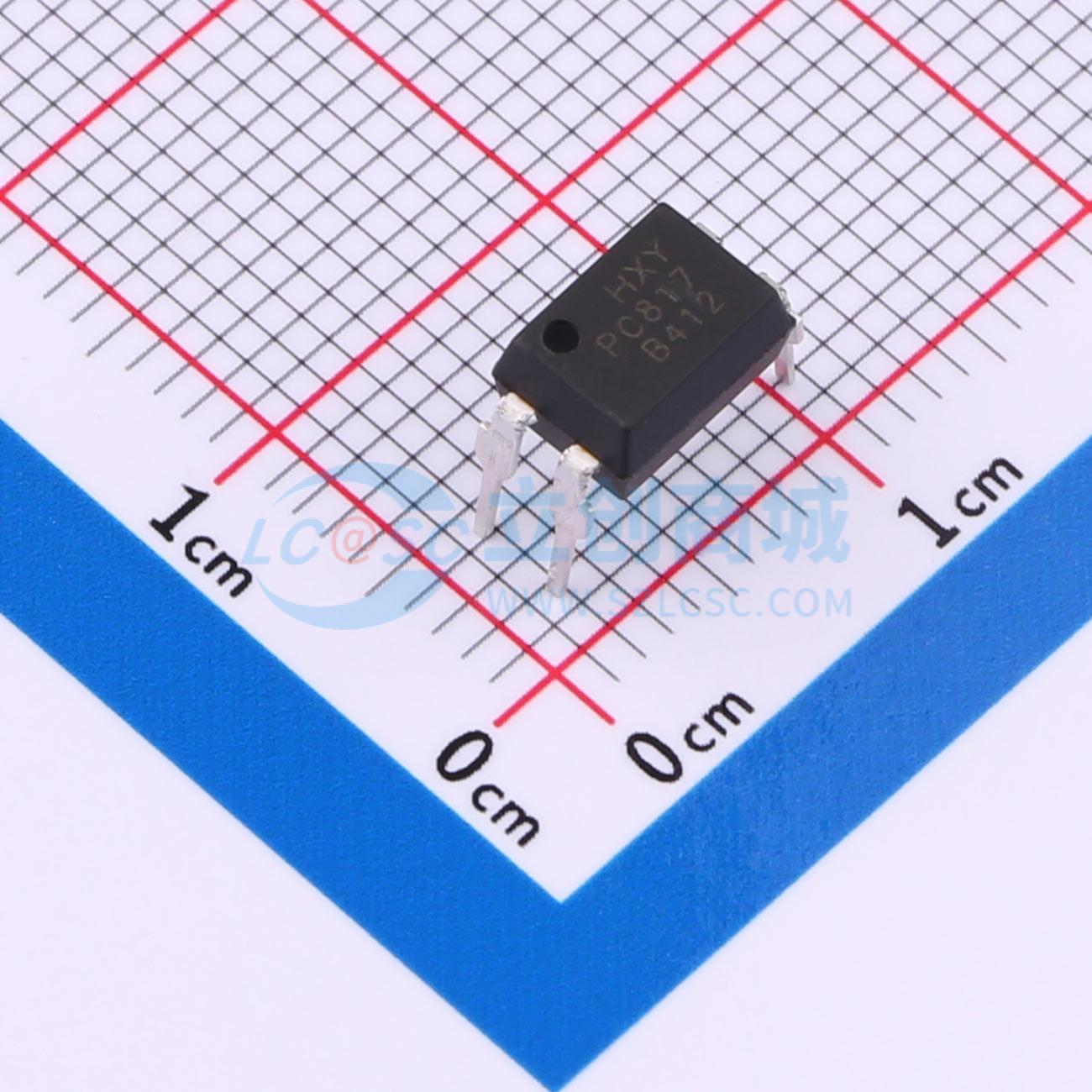

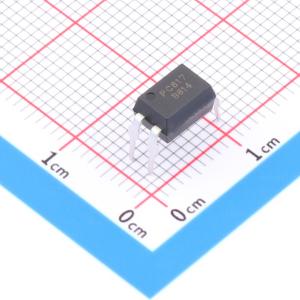

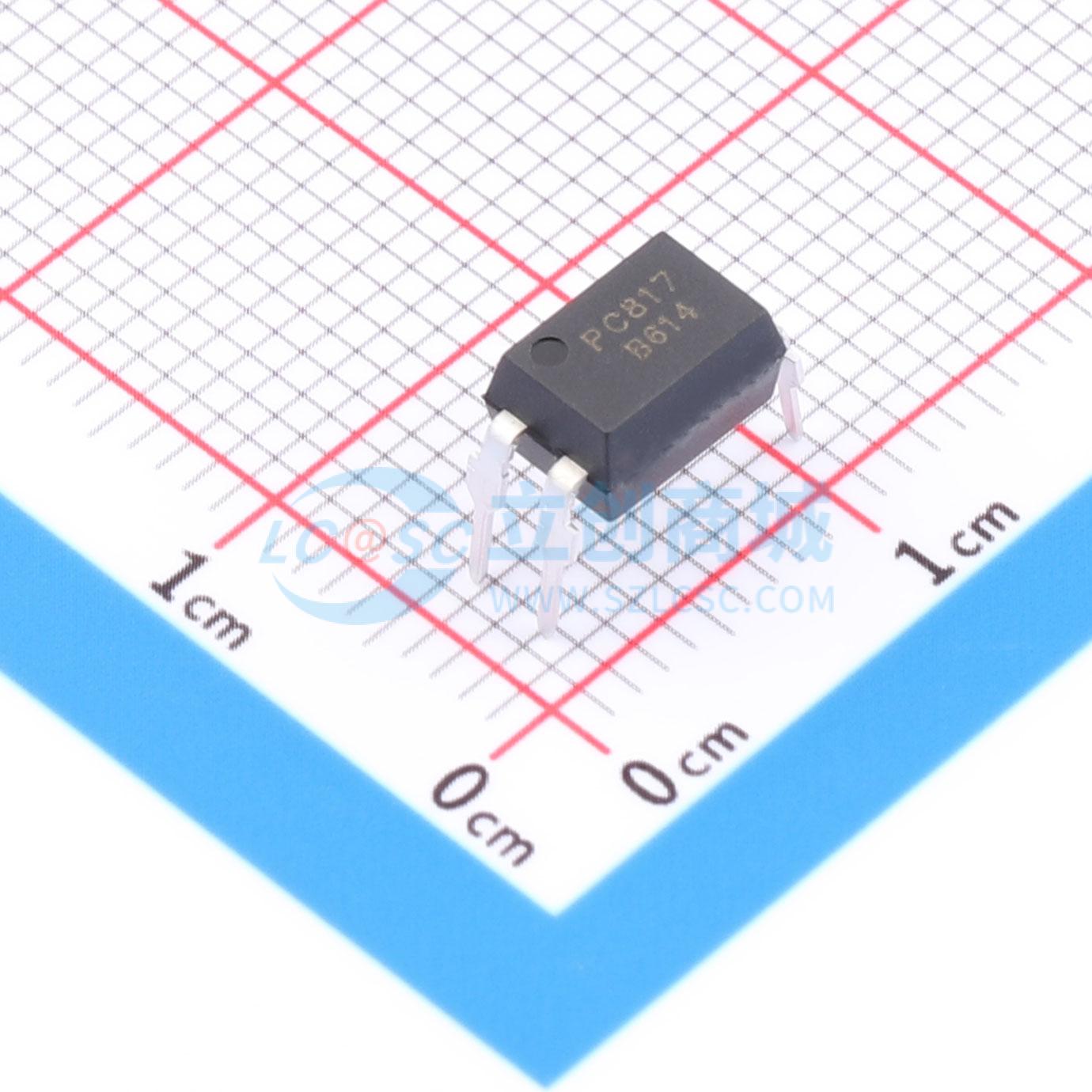

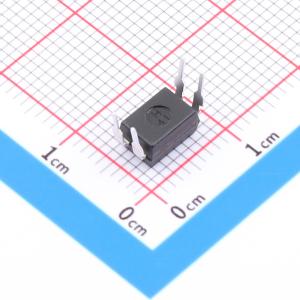

PC817B-HXY
输入电压类型:DC 正向电压:1.2V 输出电流:50mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款直流输入光耦合器，采用先进的光电三极管输出技术，正向电压低至1.2V，显著提升了能效。50mA的大电流输出能力，确保信号传递快速且稳定，是隔离电路设计、信号调制及电平转换应用的理想选择。广泛适用于家电、办公自动化及消费电子等领域，为您的设备提供安全可靠的信号传输方案。
- 商品型号
- PC817B-HXY
- 商品编号
- C22396740
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.485克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 6us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PC817系列光耦合器由一个GaAs发射管和一个NPN晶体管组成。其引脚中心距为2.54mm。
商品特性
- 电流转换比最小值为50%（工作条件：I_F = 5mA，V_CE = 5V）
- 绝缘电压为5000Vrms
- 响应时间典型值：上升时间6μs，下降时间5μs（工作条件：V_CE = 2V，I_C = 2mA，R_L = 100Ω）
- ESD等级：HBM 8000V，MM 2000V
应用领域
- 开关电源
- 电表
- 电脑
- 测量仪器
- 家用电器
