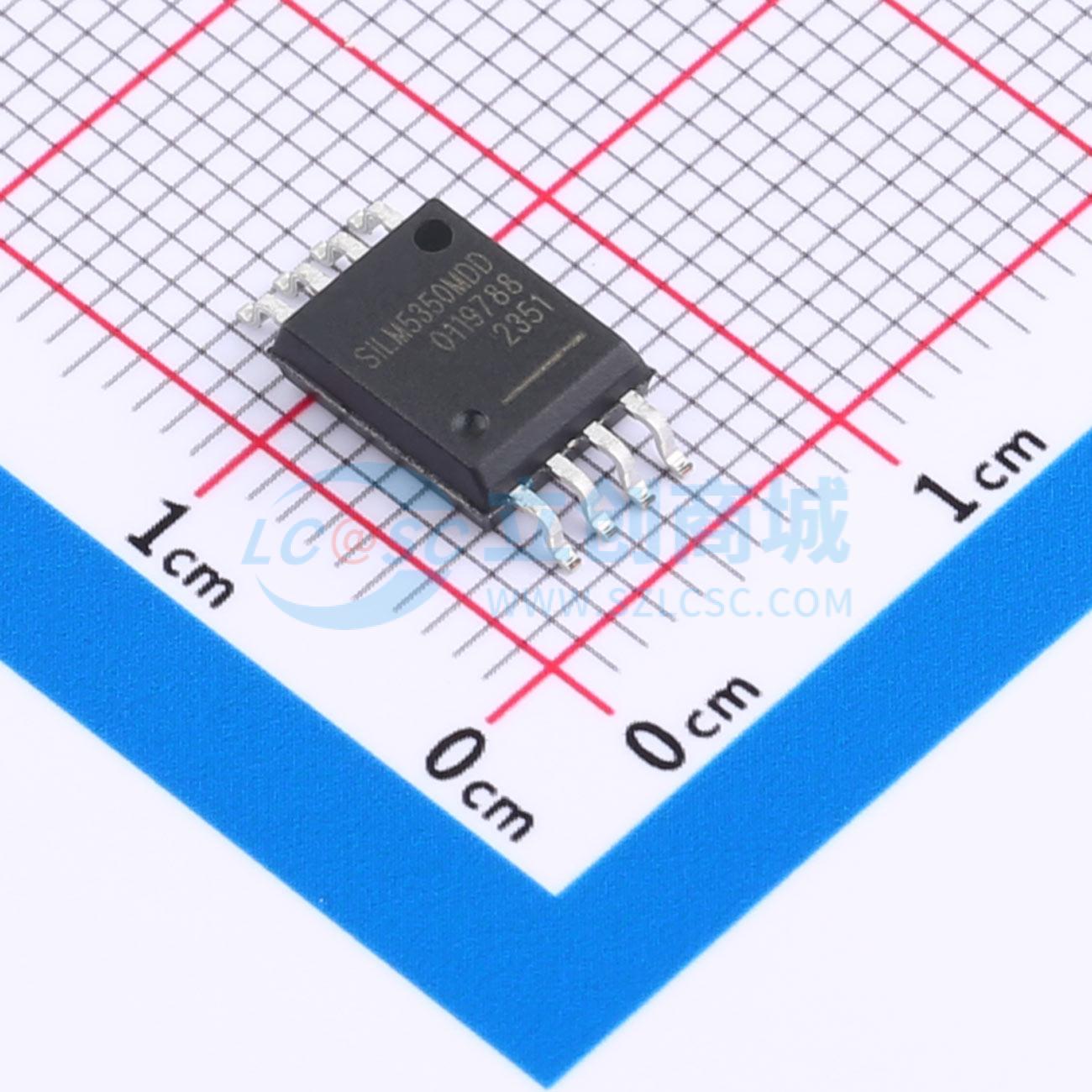

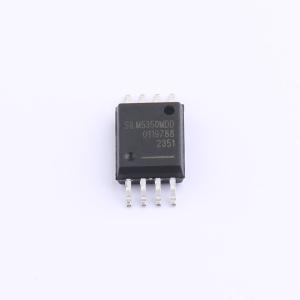

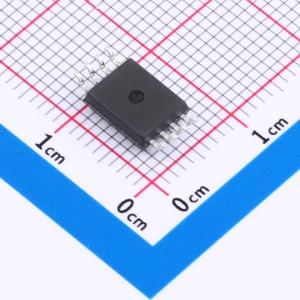

SiLM5350MDDCM-DG
单通道10A隔离栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单通道隔离栅极驱动器，适用于IGBT和MOSFET，具有10A源极和10A灌极峰值输出电流。提供可单独控制上升和下降时间的分离输出，有内部钳位以防止米勒电流引起的误开启。在SOP8W封装中具有5000 VRMS隔离，在SOP8封装中具有3000 VRMS隔离（符合UL1577标准）。相比基于标准光耦合器的栅极驱动器，带来显著的性能和可靠性提升，包括高共模瞬态抗扰度（CMTI）、低传播延迟、小脉冲宽度失真和更高的工作温度。适用于各种类型的电机驱动器、太阳能逆变器、工业电源和电器。
- 品牌名称
- Sillumin(数明半导体)
- 商品型号
- SiLM5350MDDCM-DG
- 商品编号
- C22396743
- 商品封装
- SOP-8W
- 包装方式
- 编带
- 商品毛重
- 0.5025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 5000V | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 输入侧工作电压 | 3V~18V | |
| 拉电流(IOH) | 10A | |
| 灌电流(IOL) | 10A | |
| 工作温度 | -40℃~+150℃@(Tj) |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 15ns | |
| 传播延迟 tpLH | 130ns | |
| 传播延迟 tpHL | 130ns | |
| 静态电流(Iq) | 2mA | |
| CMTI(kV/us) | 150kV/us | |
| 驱动侧工作电压 | 30V | |
| 功能特性 | 米勒钳位保护 |
商品概述
SiLM5350是一款用于IGBT和MOSFET的单通道隔离栅极驱动器，具备10A峰值拉电流和10A峰值灌电流输出能力。SiLM5350S/R/H型号提供分路输出，可独立控制上升和下降时间。SiLM5350M/F/P型号具备内部钳位功能，可防止由米勒电流引起的误导通。该器件符合UL1577标准，SOP8W封装提供5000 VRMS隔离等级，SOP8封装提供3000 VRMS隔离等级。相比基于标准光耦的栅极驱动器，SiLM5350系列在性能和可靠性方面有显著提升，其亮点包括高共模瞬态抗扰度、低传播延迟、小脉宽失真和更高的工作温度。其高性能和高可靠性使其非常适用于各类电机驱动器、太阳能逆变器、工业电源和电器设备。
商品特性
- 功能选项：分路输出（SiLM5350S/R/H型号）或内部钳位（SiLM5350M/F/P型号）
- 10A拉电流输出
- 10A灌电流输出
- 10A有源米勒钳位电流
- 典型值80ns的传播延迟
- 最大值40ns的器件间延迟匹配
- 最大值40ns的脉宽失真
- 最小值150kV/μs的共模瞬态抗扰度
- 输入侧电源电压范围：3V 至 18V
- 驱动侧电源电压范围：4V 至 30V
- 提供12.5V、8.5V、5.5V和3.5V的欠压锁定选项
- 输入引脚支持TTL电平和负5V处理能力
- 结温Tj范围：-40°C 至 +150°C
- 安全认证：符合UL 1577标准（SOP8W封装5000VRMS隔离1分钟，SOP8封装3000VRMS隔离1分钟）；符合GB4943.1-2022的CQC认证；符合DIN VDE 0884-17: 2021-10标准（待定）
应用领域
- 交流和无刷直流电机驱动器
- 可再生能源逆变器
- 高压DC-DC转换器
- 工业电源
