温馨提醒：图片仅供参考，商品以实物为准

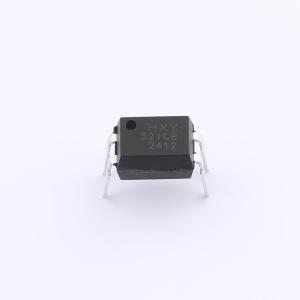

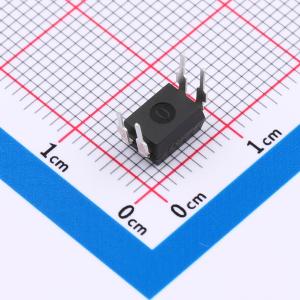

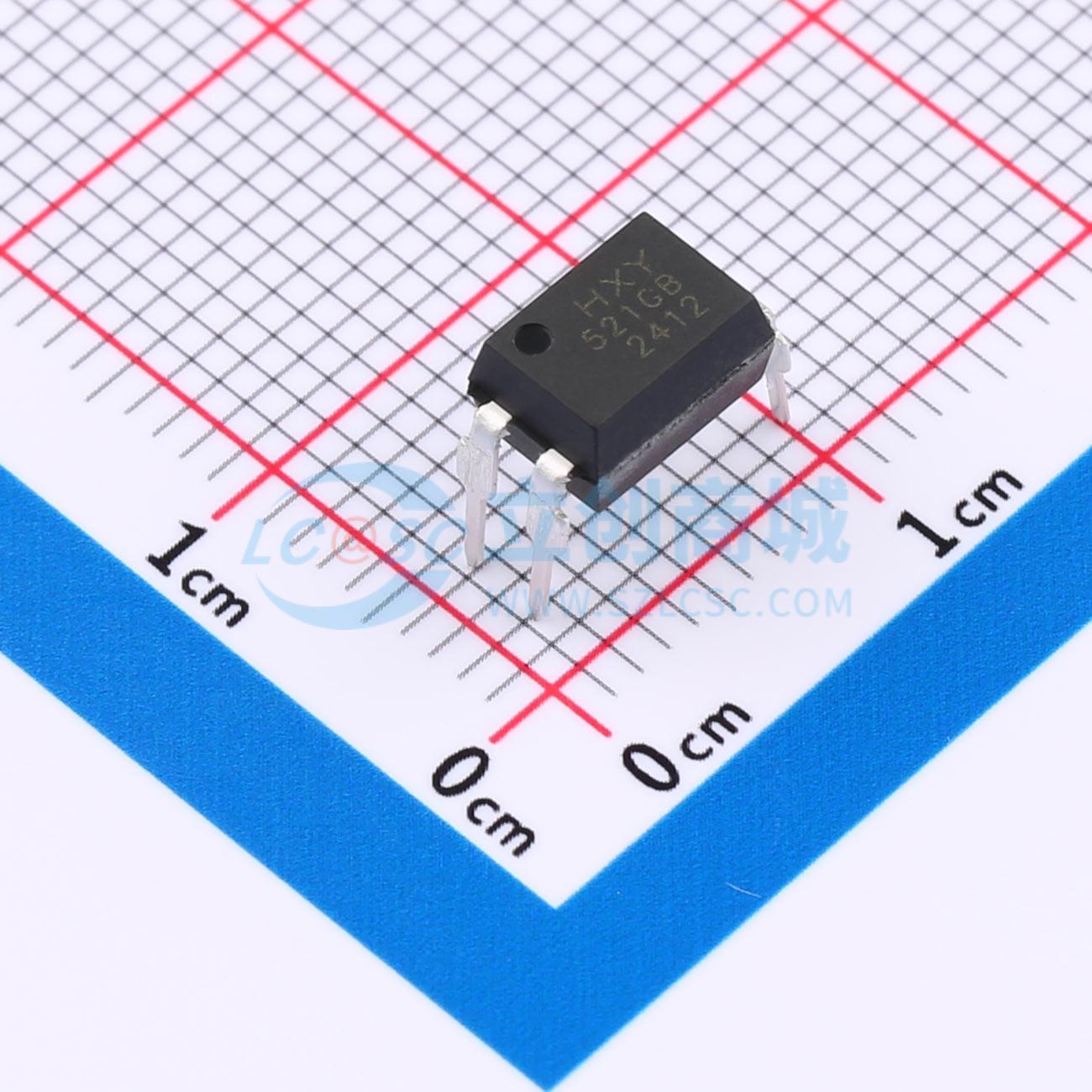

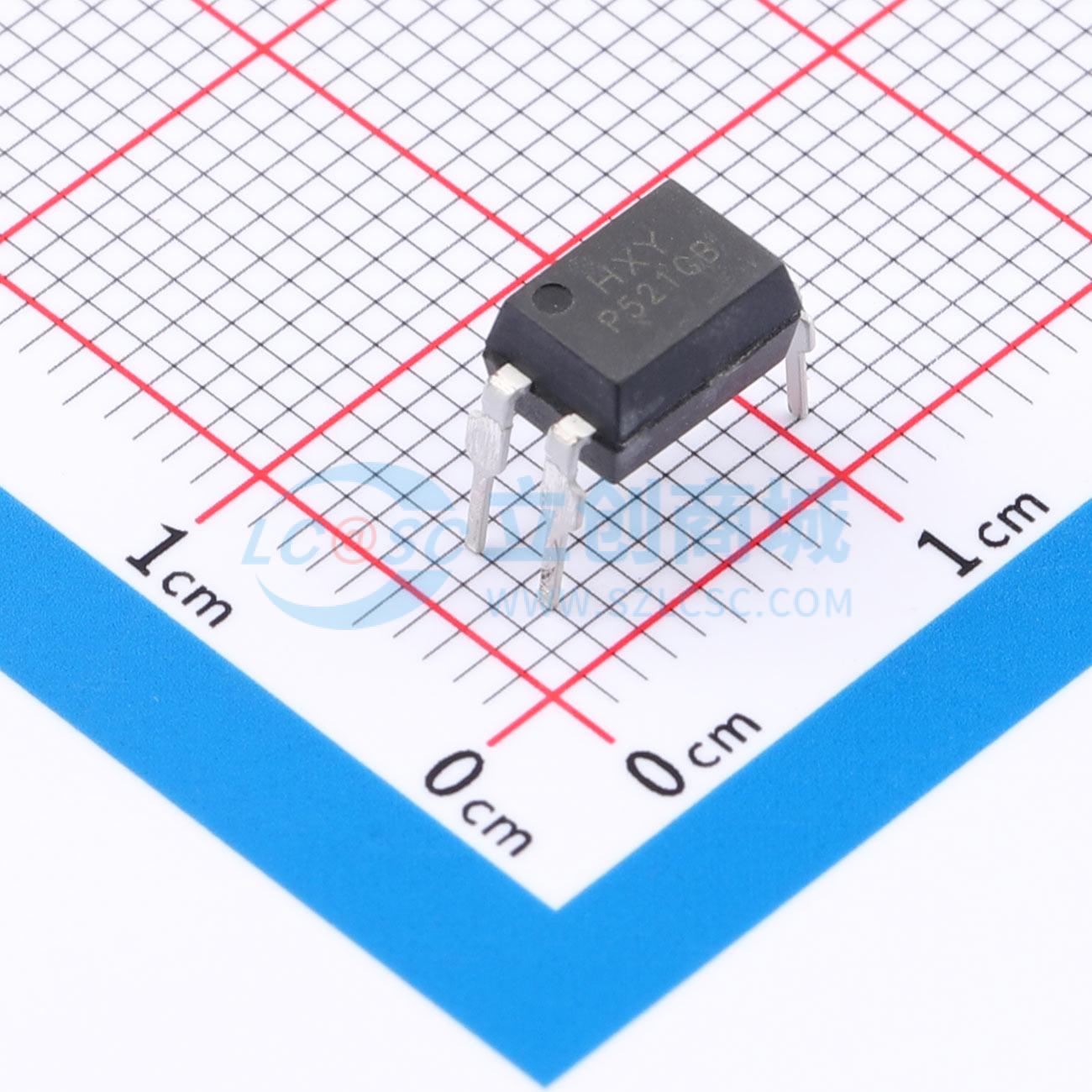

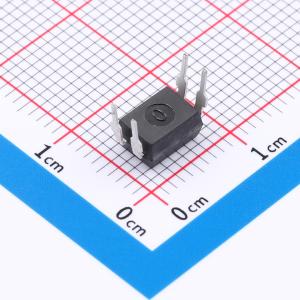

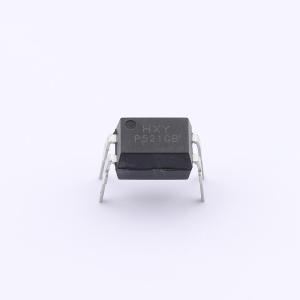

HTLP521GB
输入电压类型:DC 正向电压:1.15V 输出电流:50mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款直流输入光耦合器，采用光电三极管输出，凭借1.15V的低正向电压设计，实现了高效低耗能运行。提供50mA的充足输出电流，确保信号传递的高灵敏度与稳定性。广泛适用于电路隔离、电平转换等应用场合，如家电控制系统、仪表仪器及计算机外设，为您的电子产品提供稳定可靠的信息传输桥接。
- 商品型号
- HTLP521GB
- 商品编号
- C22396462
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@2mA,5mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | 0℃~+70℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
HTLP521是一款可控光电耦合器件，用于实现电路间的信号传输，使前端与负载完全隔离，旨在提升安全性、减少电路干扰并简化电路设计。
商品特性
- 电流转换比范围：50 ~ 600%（IF = 5mA, VCE = 5V）
- 输入-输出隔离电压：Viso=5000Vrms
- 集电极-发射极击穿电压：BVCEO ≥ 80 V
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 办公设备
