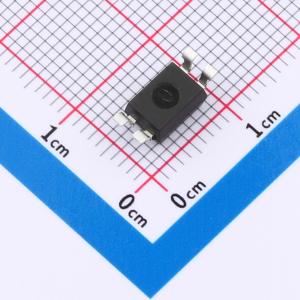

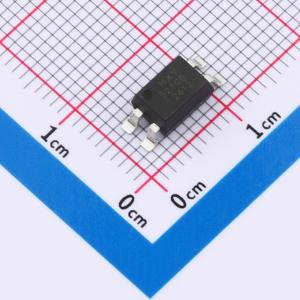

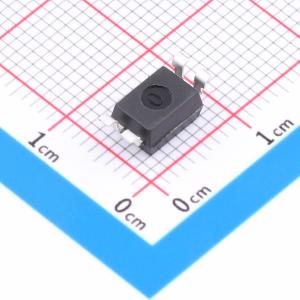

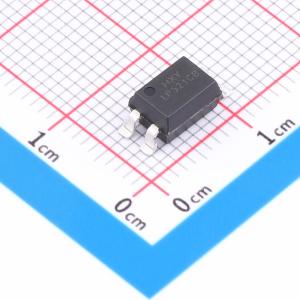

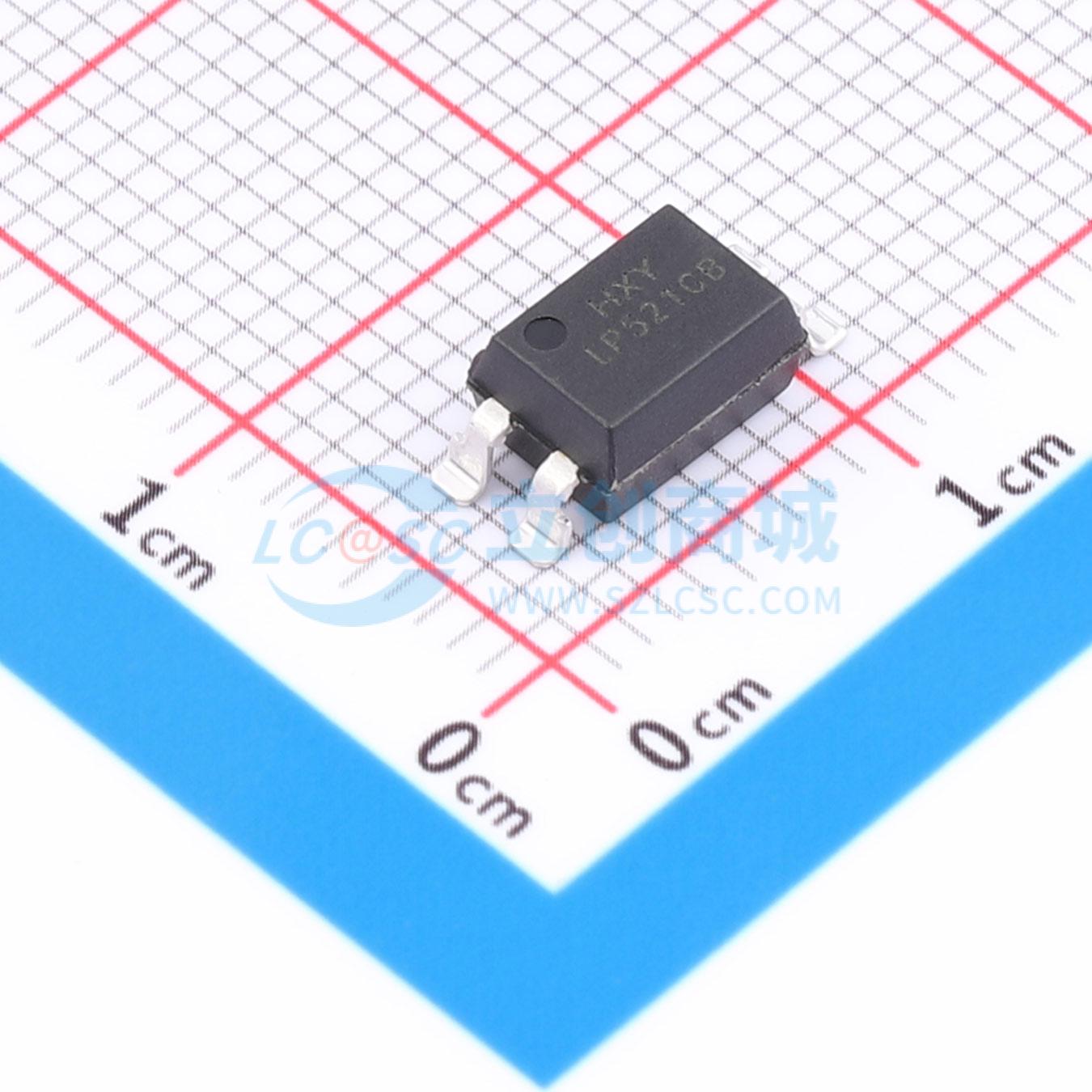

HTLP521GB-S
输入电压类型:DC 正向电压:1.15V 输出电流:50mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款直流输入光耦合器搭载光电三极管输出，以1.15V低正向电压实现高效能运作，输出电流达50mA，确保信号传递的高灵敏度与稳定性。适用于各种需要电气隔离的电路设计，如家电控制板、仪表设备及计算机外设的信号传输，为您的电子项目提供安全可靠的连接解决方案。
- 商品型号
- HTLP521GB-S
- 商品编号
- C22396459
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.305克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@2mA,5mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | 0℃~+70℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
