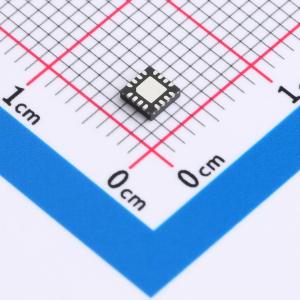

温馨提醒：图片仅供参考，商品以实物为准
GXTR304Q
数字温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GXTR304是一款兼容SMBus及I²C接口的高精度、低功耗数字温度传感器。除芯片所在的本地温度外，最多可同时监测四个远程二极管所在区域的远程温度。GXTR304的典型应用场景是对MCU、GPU和FPGA等复杂系统进行实时远程温度监测。GXTR304具有串联电阻消除、可编程因子校正、可编程温度失调校正和可编程温度门限等功能，提供了一种高精度、低功耗的可靠温度监测解决方案。
- 品牌名称
- GXCAS(中科银河芯)
- 商品型号
- GXTR304Q
- 商品编号
- C22386525
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -50℃~+150℃ | |
| 精度 | ±0.5℃ | |
| 工作电压 | 2.7V~5.5V | |
| 待机电流 | 20uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SMBus；I2C | |
| 温度转换时间 | 16ms | |
| 温度分辨率 | 16bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；多通道温度感测；硬件比较器/独立温控输出；低功耗待机；自诊断功能 |
商品概述
GXTR304是一款兼容SMBus及I²C接口的高精度、低功耗数字温度传感器。除监测芯片本地的温度外，它最多可同时监测四个远程二极管连接点的温度。该器件典型应用于对MCU、GPU和FPGA等复杂系统进行实时远程温度监测。它具备串联电阻消除、可编程因子校正、可编程温度失调校正和可编程温度门限等功能，提供了一种高精度、低功耗的可靠温度监测解决方案。GXTR304的本地通道和4个远程通道均可独立编程控制。当被测位置的温度超过相应温度门限时会触发报警，且每个通道均具有可编程温度门限迟滞设置，可避免因温度在门限附近波动而导致的反复报警。其本地通道和远程通道的测温精度典型值分别为±0.5℃和±1℃，均提供0.0078125℃的测温分辨率和-55℃~+150℃的测温范围。该器件的电源电压范围为2.7V~5.5V，采用3.00mm×3.00mm的16引脚QFN封装。
应用领域
- 服务器
- 电脑交换机
- 安全数据中心
- 高集成度医疗系统
- 精密仪器和测试设备
- LED照明热管理
- MCU/GPU/FPGA/DSP/CPU温度监测
