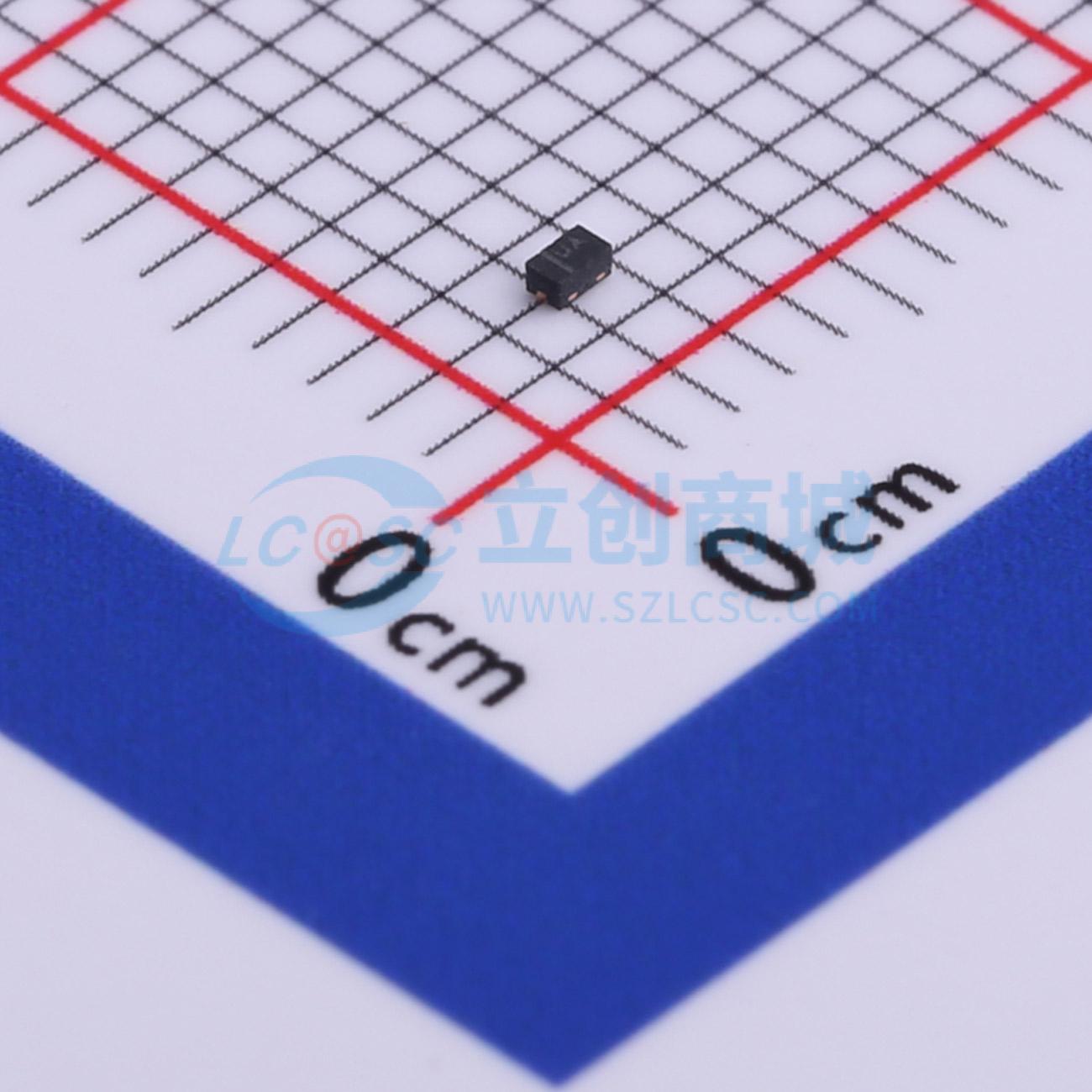

温馨提醒：图片仅供参考，商品以实物为准

ESD9N12BA-2/TR

双向TVS 12V截止峰值浪涌电流：5.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD9N12BA是一款瞬态电压抑制器（TVS），旨在保护连接到数据和传输线路的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。根据IEC61000 - 4 - 2标准，ESD9N12BA可提供高达±30 kV（接触放电）的静电放电保护；根据IEC61000 - 4 - 5标准，可承受高达5.5A（8/20 μs）的峰值脉冲电流。ESD9N12BA采用DFN1006 - 2L封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD9N12BA-2/TR
商品编号: C239664
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

ESD9N12BA是一款瞬态电压抑制器（TVS），旨在保护连接到数据和传输线路的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。根据IEC61000 - 4 - 2标准，ESD9N12BA可提供高达±30 kV（接触放电）的静电放电保护；根据IEC61000 - 4 - 5标准，可承受高达5.5A（8/20 μs）的峰值脉冲电流。 ESD9N12BA采用DFN1006 - 2L封装。标准产品无铅且无卤。

商品特性

关断电压：最大±12V
依据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30 kV（接触放电）
依据IEC61000 - 4 - 5（浪涌）标准：5.5A（8/20 μs）
电容：典型值C_J = 27 pF
超低漏电流：典型值I_R = 0.1nA
低钳位电压：典型值V_CL = 20V
固态硅技术

应用领域

计算机及外设
手机
便携式电子笔记本

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	20V
	峰值脉冲电流(Ipp)	5.5A@8/20us
	峰值脉冲功率(Ppp)	99W@8/20us
	击穿电压	16.5V

	属性	参数值
	反向电流(Ir)	100pA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	27pF
