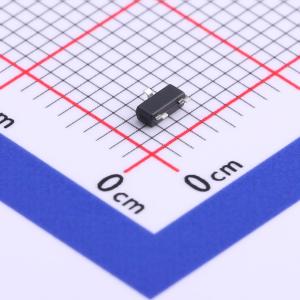

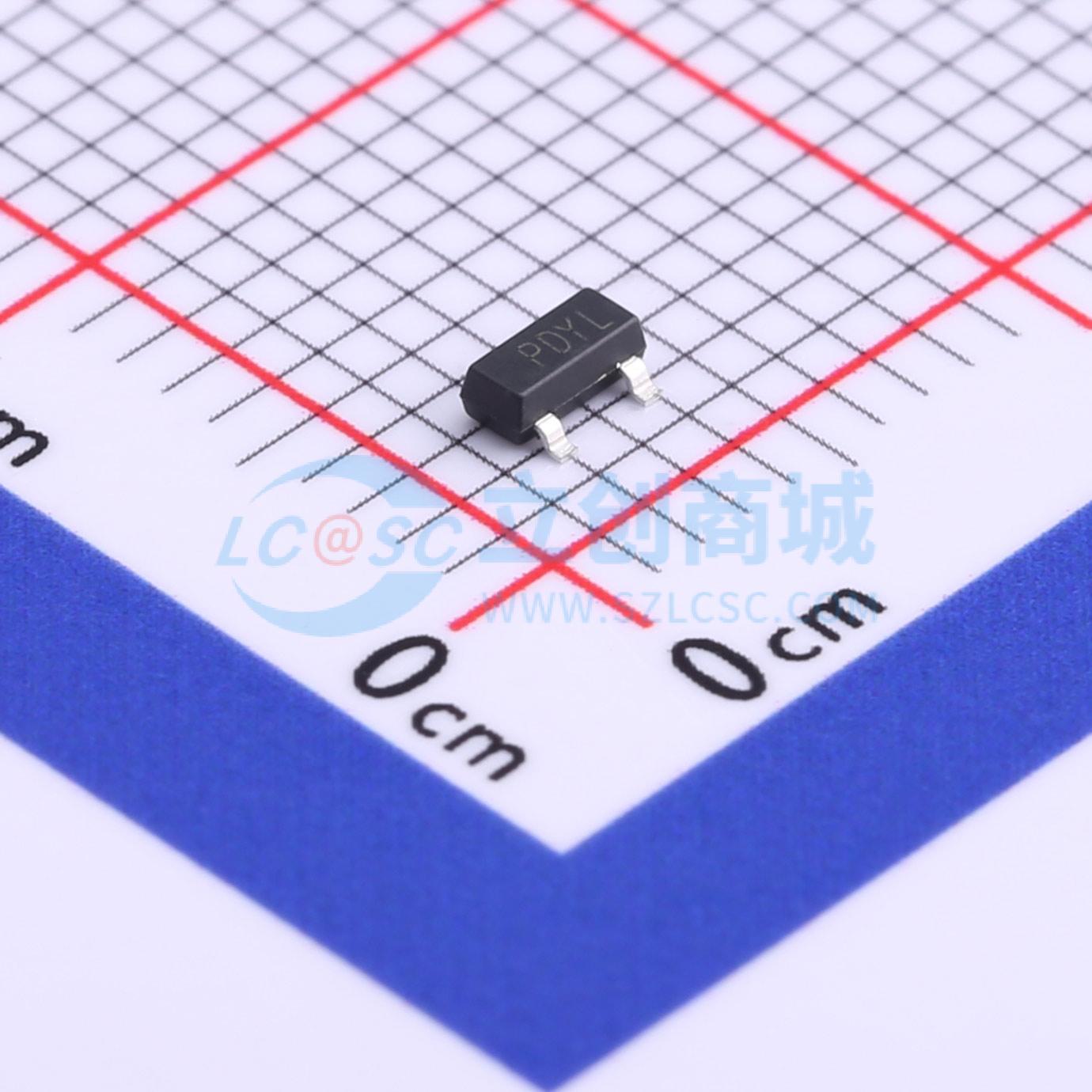

WPM3022-3/TR
单P沟道,电流:-3.1A,耐压:-30V
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WPM3022-3/TR
- 商品编号
- C239625
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3.1A | |
| 导通电阻(RDS(on)) | 68mΩ@10V | |
| 耗散功率(Pd) | 960mW | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.7nC@10V | |
| 输入电容(Ciss) | 599pF | |
| 反向传输电容(Crss) | 41pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 69pF |
商品概述
WPM3022 是 P 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的 RDS(ON)。该器件适用于 DC-DC 转换、电源开关和充电电路。标准产品 WPM3022 无铅且无卤。
商品特性
~~- 沟槽技术-超高密度单元设计-出色的导通电阻-极低的阈值电压-小封装 SOT-23
应用领域
- DC/DC 转换器-电源转换器电路-便携式设备的负载/电源开关
