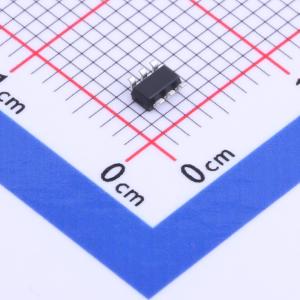

WD3168E-6/TR

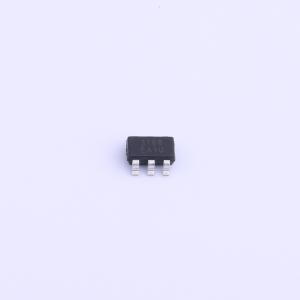

WD3168E-6/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WD3168是一款开关电容电压转换器，可从不稳压的输入电压产生稳压、低噪声且低纹波的输出电压（5V）。即使输入电压（VIN）大于5V，它也能维持5V稳压输出。该器件采用小封装，其5V输出可提供最大300mA的电流
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WD3168E-6/TR
- 商品编号
- C239652
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 2.7V~5.5V | |
| 静态电流(Iq) | 2mA | |
| 输出电阻 | 6Ω | |
| 能量效率 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1.7MHz | |
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 升压 | |
| 输出电压(Vout) | 4.8V~5.2V | |
| 输出电流(Iout) | 300mA |
商品概述
WD3168是一款开关电容电压转换器，可将未稳压的输入电压转换为稳压、低噪声、低纹波的输出电压（5V）。即使输入电压（VIN）大于5V，它也能维持5V稳压输出。该器件采用小封装，其5V输出可提供最大300mA的电流。 在典型条件下，当负载电流降至4mA以下时，WD3168进入跳周期模式。在跳周期模式下，静态电流可降至170μA。仅需3个外部电容即可产生输出电压，从而节省了PCB空间。在电源开启和电源瞬态期间，软启动功能可限制浪涌电流。 WD3168内置限流保护功能，非常适合HDMI、USB OTG和其他电池供电应用。WD3168采用环保型SOT - 23 - 6L封装，工作环境温度范围为-40°C至+85°C。
商品特性
- 输出电流高达300mA
- 宽输入电压范围：2.7V至5.5V
- 固定输出电压5.0V
- 2倍电荷泵
- 最少的外部元件：无需电感
- 高频工作：1.7MHz
- 自动软启动限制浪涌电流
- 低纹波和电磁干扰
- 热保护和过流保护
- 无负载条件下（跳周期模式）典型静态电流为170μA
应用领域
- 3V至5V升压转换
- USB OTG或HDMI 5V电源
- 从较低电压轨提供本地5V电源
- 备用电池系统
- 手持便携式设备
