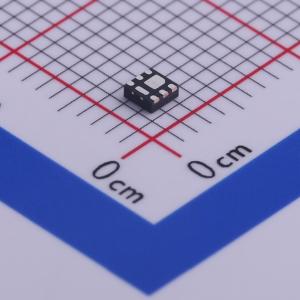

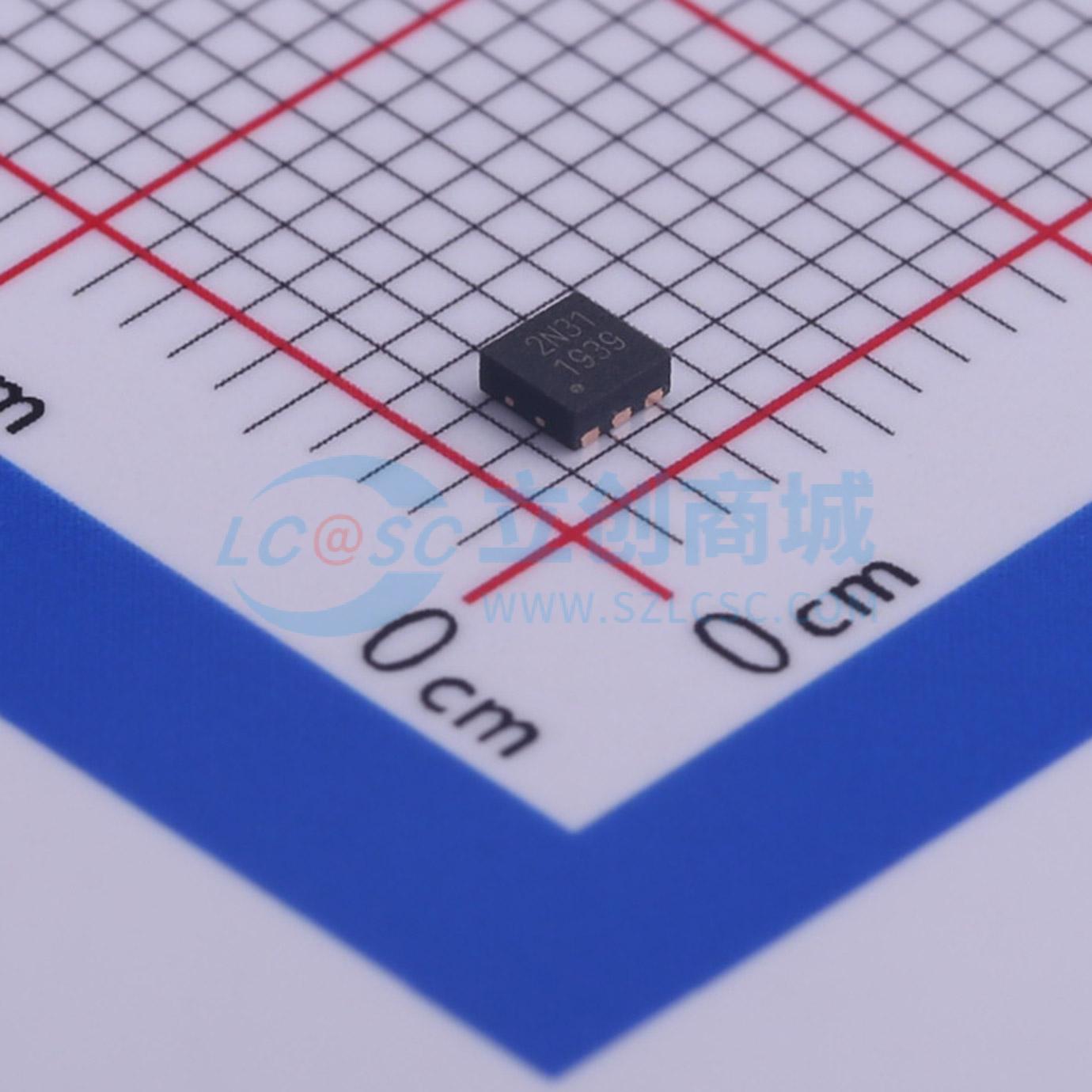

温馨提醒：图片仅供参考，商品以实物为准
WPT2N31-6/TR
PNP三极管,电流:-3A,耐压:-30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WPT2N31-6/TR
- 商品编号
- C239623
- 商品封装
- DFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 1.7A | |
| 导通电阻(RDS(on)) | 1.1Ω@1.5V | |
| 耗散功率(Pd) | 1.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V@250uA | |
| 栅极电荷量(Qg) | 1.15nC@4.5V | |
| 输入电容(Ciss) | 50pF@10V | |
| 反向传输电容(Crss) | 8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 |
商品概述
WPT2N31是一款带有20V N沟道MOSFET的PNP双极型功率晶体管。该器件适用于充电电路和其他电源管理应用。标准产品WPT2N31为无铅产品。
商品特性
- 超低集电极 - 发射极饱和电压
- 高直流电流增益 >100
- 3A连续集电极电流
- 小型DFN2x2-6L封装
- 湿度敏感度等级（MSL）：3级
- 静电放电（ESD）人体模型（HBM）等级：1C，机器模型（MM）等级：1
应用领域
- 充电电路-便携式设备中的其他电源管理
