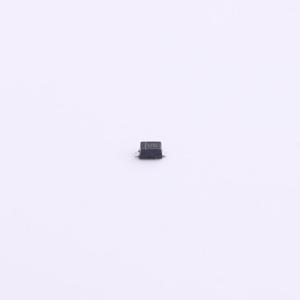

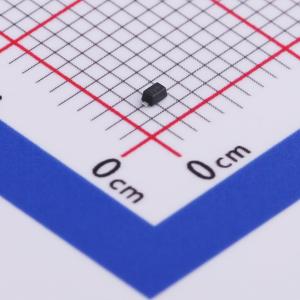

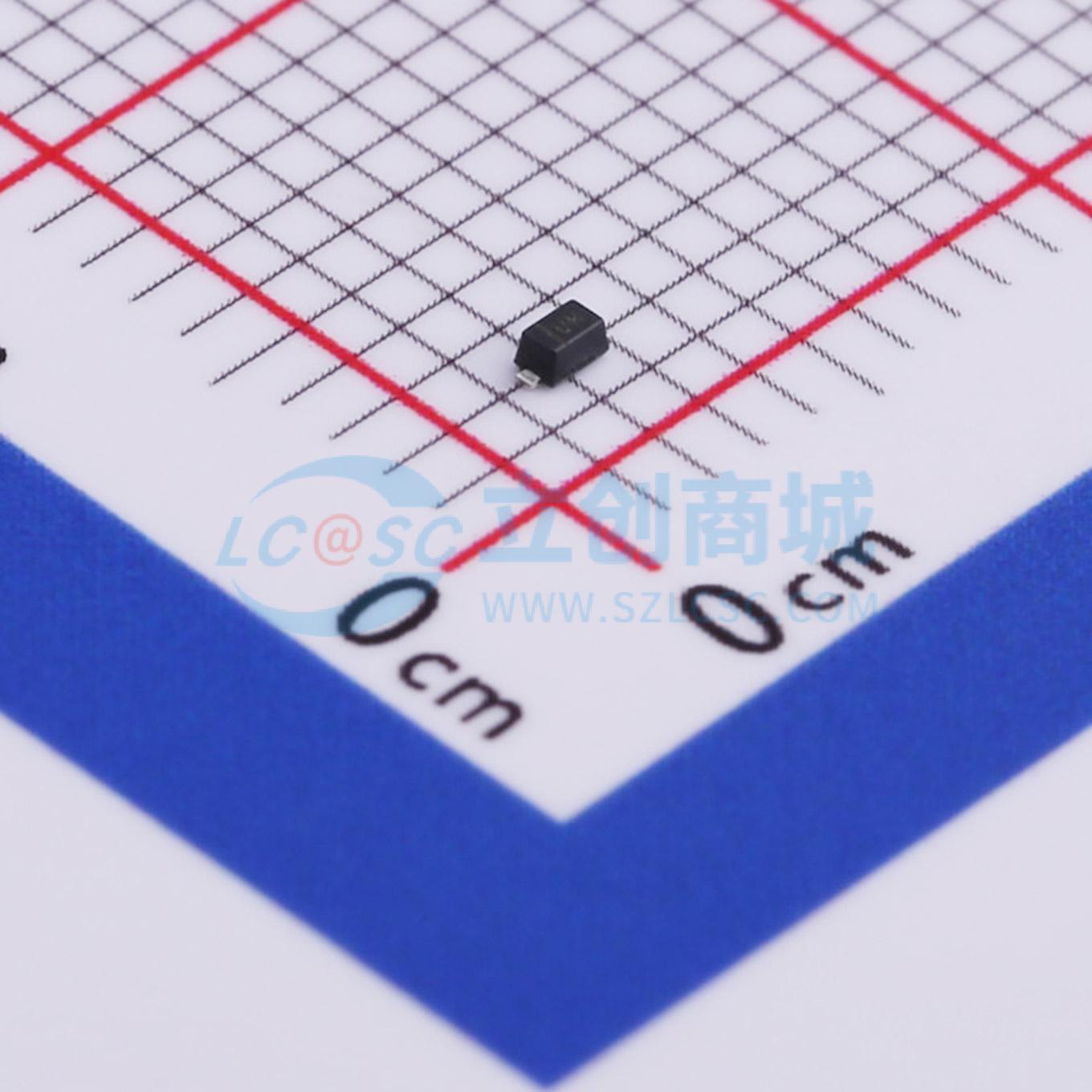

ESD5Z5V-2/TR
单向TVS 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5Z5V是一款单向TVS（瞬态电压抑制器）。它专为保护可能遭受ESD（静电放电）、EFT（电快速瞬变）和雷击的敏感电子元件而设计。由于其封装小、重量轻，特别适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。ESD5Z5V可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达8 A（8/20μs）的峰值脉冲电流。ESD5Z5V采用SOD - 523封装。标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD5Z5V-2/TR
- 商品编号
- C239590
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 60pF |
商品概述
ESD5Z5V是一款单向TVS（瞬态电压抑制器）。它专为保护可能遭受ESD（静电放电）、EFT（电快速瞬变）和雷击的敏感电子元件而设计。由于其封装小、重量轻，特别适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。 ESD5Z5V可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达8 A（8/20μs）的峰值脉冲电流。 ESD5Z5V采用SOD - 523封装。标准产品无铅且无卤。
商品特性
- 关断电压：最大5V。
- 根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30 kV（接触放电）；IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：8A（8/20μs）
- 电容：C_J典型值为60 pF。
- 固态硅技术
应用领域
- 手机及其配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 数码相机
