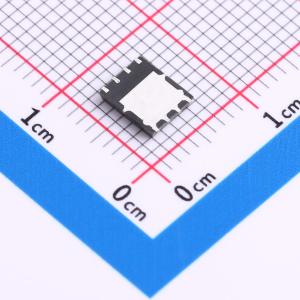

温馨提醒：图片仅供参考，商品以实物为准
BSC070N10NS5-HXY
1个N沟道 耐压:100V 电流:75A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- BSC070N10NS5 是一款N沟道MOSFET，采用小型DFN5X6-8L封装，适合空间有限的应用环境。器件特点明显，具有100V的最大漏源电压(VDSS)，能承载高达75A的连续漏极电流(ID)，并且拥有出色的导通性能，导通电阻仅为7.3mR(RD(on))，确保在高电流传输中仍保持较低的功率损耗。适用于电源转换、电池管理系统、马达驱动等高功率、高效率的电路设计中。
- 商品型号
- BSC070N10NS5-HXY
- 商品编号
- C22366974
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.137克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 9.2mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 97W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 39.4nC@10V | |
| 工作温度 | -55℃~+150℃ |
商品概述
STD35NF06采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压VDS = 100 V,漏极电流ID = 75 A
- 当栅源电压VGS = 10 V时,导通电阻RDS(ON) < 9.2 mΩ
应用领域
- 消费电子电源
- 电机控制
- 同步整流
- 隔离直流
- 同步整流应用
